DSX 18..27

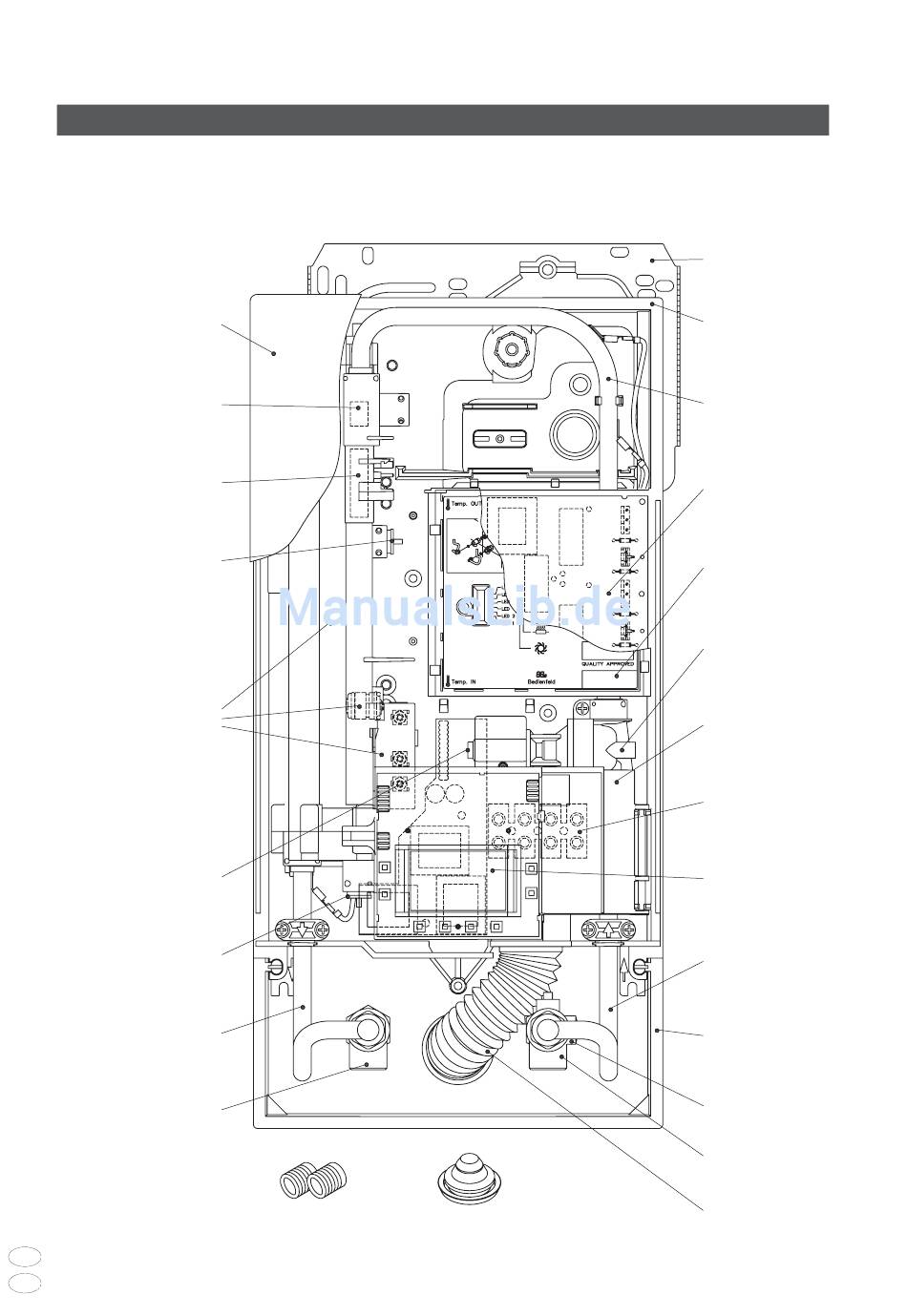

1 Übersichtsdarstellung
Bei Bestellungen stets Gerätetyp
und Seriennummer angeben!
DSX Gerätehaube
DSX hood
82503
Rückflussverhinderer
non-return valve
82246
Durchflussgeber
flow sensor
82526
Temperaturfühler Set
thermal sensor set
82512
Heizelement mit
Druckschalter und STDB
heating element with
pressure limiter and STDB
82537
Servomotor mit Elektronik
servomotor with electronic
82585
Temperaturfühler Set
thermal sensor set
82512
Auslaufrohr
outlet pipe
82529
Warmwasseranschlussstück
hot water connection
82085
D
GB
8
7
6
3
5
4
3
2
1
23 G 1/2" Einschraubnippel
screw-in nipples 1/2"
82110
When ordering, please always specify
the appliance model and serial number.
22 Durchführungstülle
grommet
82180

Overview

9 Geräteunterteil
bottom part
82505
10 Wandhalter
wall bracket
82520
11 DSX Verbindungsrohr
DSX connecting pipe
82590
12 DSX Elektronik
DSX PCB
82582
13 Elektronikabdeckung
PCB cover
82580
4 Servomotor mit Elektronik
servomotor with electronic
82585
14 Klapphalter
control panel support
82573
15 Anschlussklemme
connecting terminal
82572
16 DSX Bedienfeld
control panel
82551
17 Einlaufrohr
inlet pipe
82531
18 Rahmen
frame
82571
19 Feinfilter
fine filter
82162
20 Kaltwasseranschlussstück
cold water connection
82074
21 Spritzwasserschutztülle
water splash protection sleeve
82060
