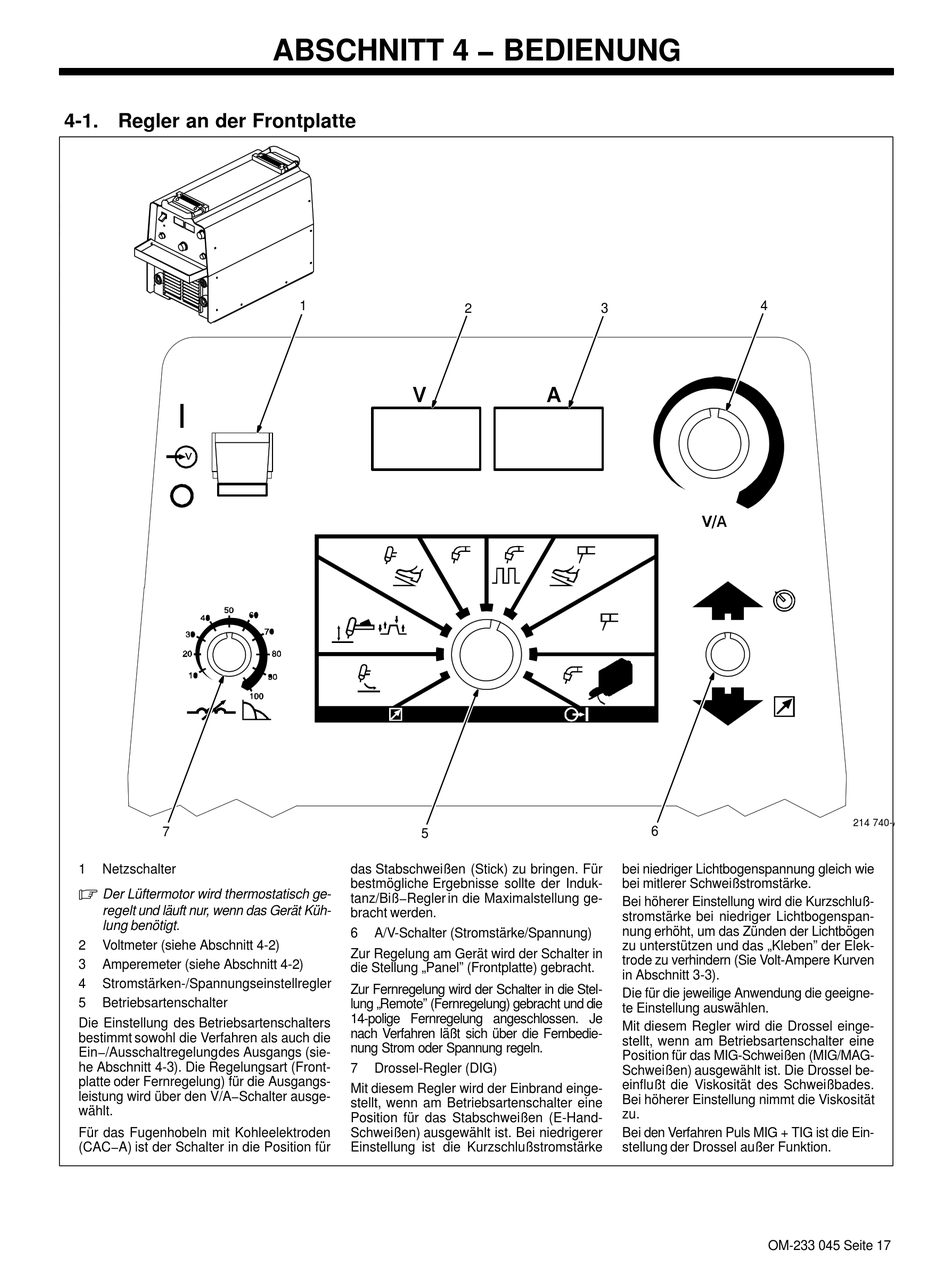

4-1. Regler an der Frontplatte
7
1
Netzschalter
.
Der Lüftermotor wird thermostatisch ge-
regelt und läuft nur, wenn das Gerät Küh-
lung benötigt.
2
Voltmeter (siehe Abschnitt 4-2)
3
Amperemeter (siehe Abschnitt 4-2)
4
Stromstärken-/Spannungseinstellregler
5
Betriebsartenschalter
Die Einstellung des Betriebsartenschalters
bestimmt sowohl die Verfahren als auch die
Ein−/Ausschaltregelung des Ausgangs (sie-
he Abschnitt 4-3). Die Regelungsart (Front-
platte oder Fernregelung) für die Ausgangs-
leistung wird über den V/A−Schalter ausge-
wählt.
Für das Fugenhobeln mit Kohleelektroden
(CAC−A) ist der Schalter in die Position für
ABSCHNITT 4 − BEDIENUNG
1
5
das Stabschweißen (Stick) zu bringen. Für
bestmögliche Ergebnisse sollte der Induk-
tanz/Biß−Regler in die Maximalstellung ge-
bracht werden.
6
A/V-Schalter (Stromstärke/Spannung)
Zur Regelung am Gerät wird der Schalter in
die Stellung „Panel" (Frontplatte) gebracht.
Zur Fernregelung wird der Schalter in die Stel-
lung „Remote" (Fernregelung) gebracht und die
14-polige Fernregelung angeschlossen. Je
nach Verfahren läßt sich über die Fernbedie-
nung Strom oder Spannung regeln.
7
Drossel-Regler (DIG)
Mit diesem Regler wird der Einbrand einge-
stellt, wenn am Betriebsartenschalter eine
Position für das Stabschweißen (E-Hand-
Schweißen) ausgewählt ist. Bei niedrigerer
Einstellung ist die Kurzschlußstromstärke
2
3
bei niedriger Lichtbogenspannung gleich wie
bei mitlerer Schweißstromstärke.
Bei höherer Einstellung wird die Kurzschluß-
stromstärke bei niedriger Lichtbogenspan-
nung erhöht, um das Zünden der Lichtbögen
zu unterstützen und das „Kleben" der Elek-
trode zu verhindern (Sie Volt-Ampere Kurven
in Abschnitt 3-3).
Die für die jeweilige Anwendung die geeigne-
te Einstellung auswählen.
Mit diesem Regler wird die Drossel einge-
stellt, wenn am Betriebsartenschalter eine
Position für das MIG-Schweißen (MIG/MAG-
Schweißen) ausgewählt ist. Die Drossel be-
einflußt die Viskosität des Schweißbades.
Bei höherer Einstellung nimmt die Viskosität
zu.
Bei den Verfahren Puls MIG + TIG ist die Ein-
stellung der Drossel außer Funktion.
4
6
OM-233 045 Seite 17
214 740-A
