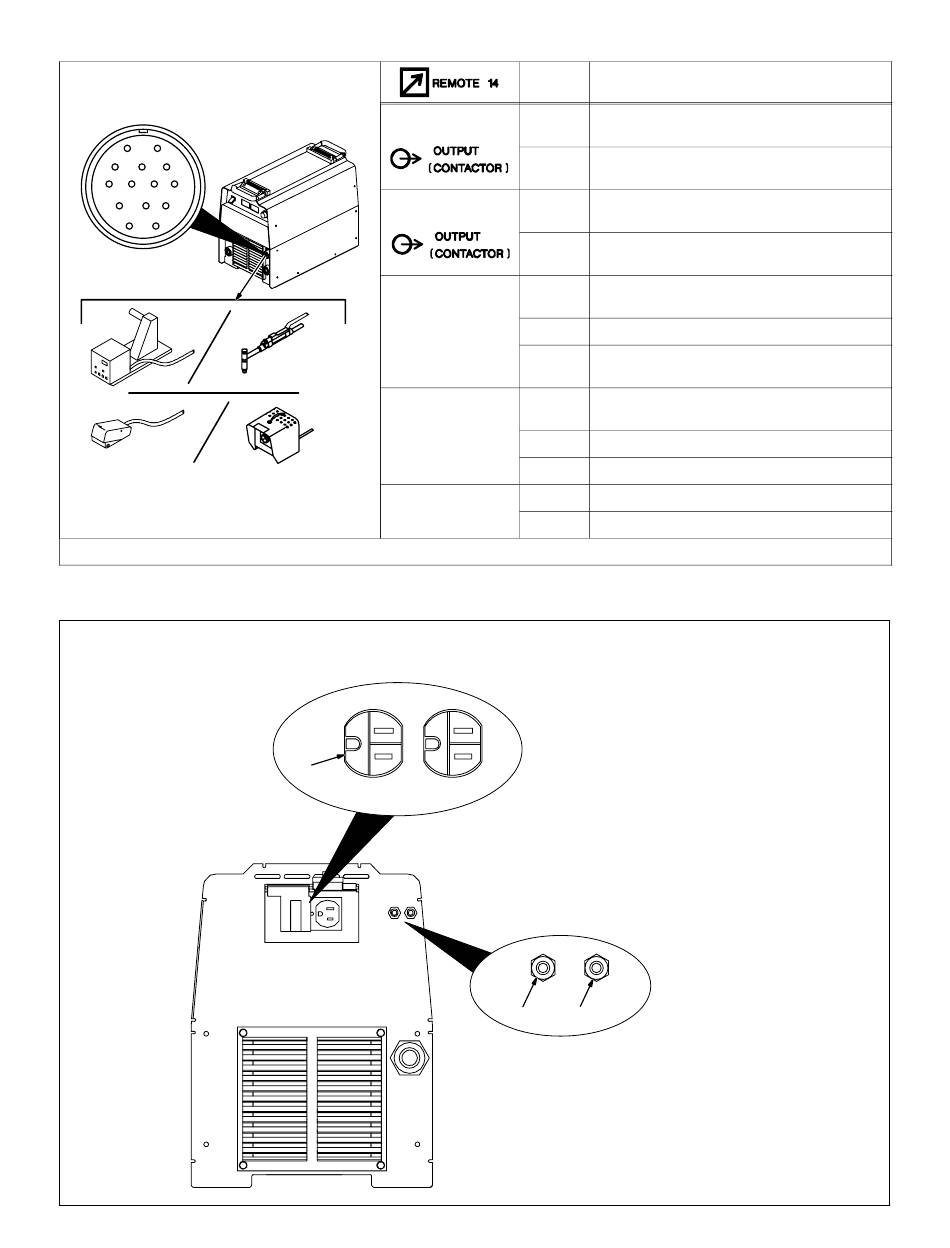

3-7. 14-poliger Stecker für Fernregelung
A
J
K
I
B
C L N
H
M
D
G
F
E
*Die restlichen Stecker werden nicht verwendet.
3-8. 110 Volt Ws-Duplexstecker
OM-233 045 Seite 14
24 VOLT Ws
115 VOLT Ws
AUSGANGS-
STEUERUNG
FERNREGLER
A/V
STROMSTÄRKE
SPANNUNG
ST-801 192
ERDE
1
Stecker*
Steckerbelegungen
A
24 VOLT Ws. Gesichert durch Sicherungsautomat
CB2.
B
Kontaktschluß mit A schließt 24 Volt Ws Schütz-
Steuerstromkreis.
I
115 Volt Ws. Gesichert durch Sicherungsautomat
CB1.
J
Kontaktschluß mit I schließt 115 Volt Ws Schütz-
Steuerstromkreis.
C
Befehlsbezug; Befehlsbezug 0 bis +10 Volt Gs-
Ausgang an Fernregelung
D
Gemeinsamer von Fernregelungsschaltkreis.
E
0 bis +10 Volt Gs Eingangsbefehlssignal von
Fernregelung.
H
Spannungsfeedback; +1 Volt Gs pro 10 Volt am
Stecker.
F
Stromfeedback; +1 Volt Gs pro 100 Ampere.
M
CC/CV Kennlinienauswahl.
G
Gemeinsamer für 24 und 115 Volt Ws Schaltung.
K
Gemeinsamer der Gestellerde.
1
Die Spannung steht für den Duplex-
stecker und die 14-polige Fern-
steuerung zur Verfügung (siehe
Abschnitt 3-7).
2
3
CB1 schützt den 110 Volt Ws-Teil
des Duplexsteckers und der 14-po-
ligen Fernsteuerung vor Überlast.
CB2 schützt den 24 Volt Ws-Teil der
14-poligen
Überlast.
Knopf drücken, um Sicherungs-
automat zurückzusetzen.
2
3
110 V 7 A Ws-Stecker
Sicherungsautomat CB1
Sicherungsautomat CB2
Fernsteuerung
vor
Ref. ST-801 245-A
