4.2 Klemmenkastenstellungen
Achtung
4.3 Ändern der Klemmenkastenstellung
ALPHA2 L
A
2
!
4

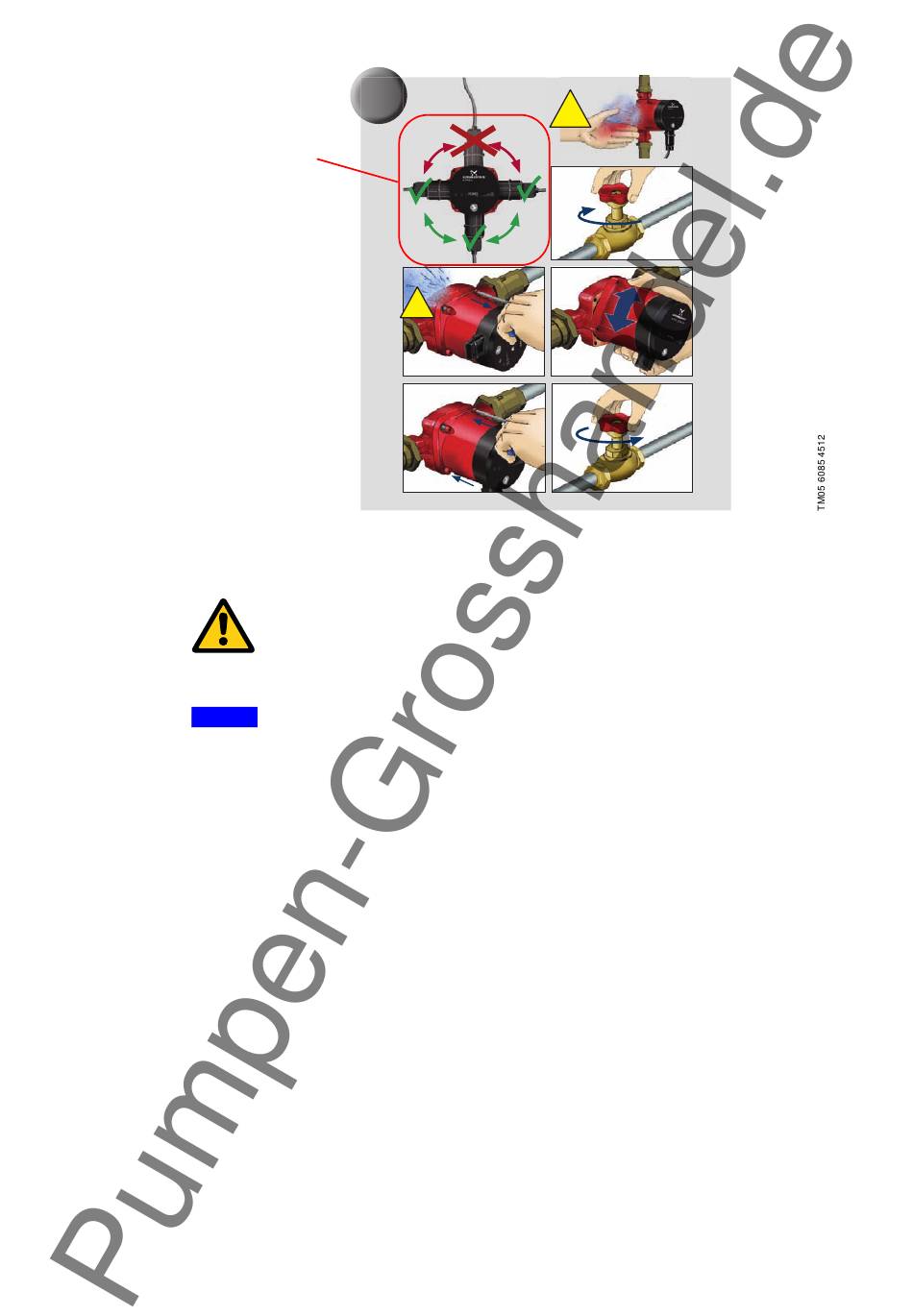

Abb. 4 Klemmenkastenstellungen
Warnung
Verbrühungsgefahr!
Das Fördermedium kann unter hohem Druck stehen und heiß sein!
Deshalb vor dem Lösen der Schrauben die Anlage entleeren oder die
Absperrventile auf der Saug- und Druckseite der Pumpe schließen.
Nach dem Ändern der Klemmenkastenstellung die Anlage wieder mit
dem Fördermedium befüllen bzw. die Absperrventile öffnen.
Der Klemmenkasten kann in 90°-Schritten gedreht werden.
Die möglichen/zulässigen Klemmenkastenstellungen und wie die
Klemmenkastenstellung geändert wird, ist in Abb. 4, Pos. A, dargestellt.
Vorgehensweise:
1. Die Innensechskantschrauben des Pumpenkopfs mit einem
Inbusschlüssel (M4) lösen und herausschrauben.
2. Pumpenkopf in die gewünschte Position drehen.
3. Schrauben einsetzen und über Kreuz festziehen.
!
