Identifikation der engen Windung die Haltefeder flach zusammen: die enge Windung liegt innen. Drücken
Sie das Ende der Haltefeder unter die Lippe des Gobohalters.
4 Schieben Sie den Flansch des Gobohalters unter die beiden Haltefedern am Goborad. Verwenden Sie
wenn nötig einen kleinen Schraubendreher, um die Federn anzuheben.
5 Montieren Sie die Abdeckung und entriegeln Sie vor Inbetriebnahme die Pan- und/oder Tilt-
Transportsicherung.

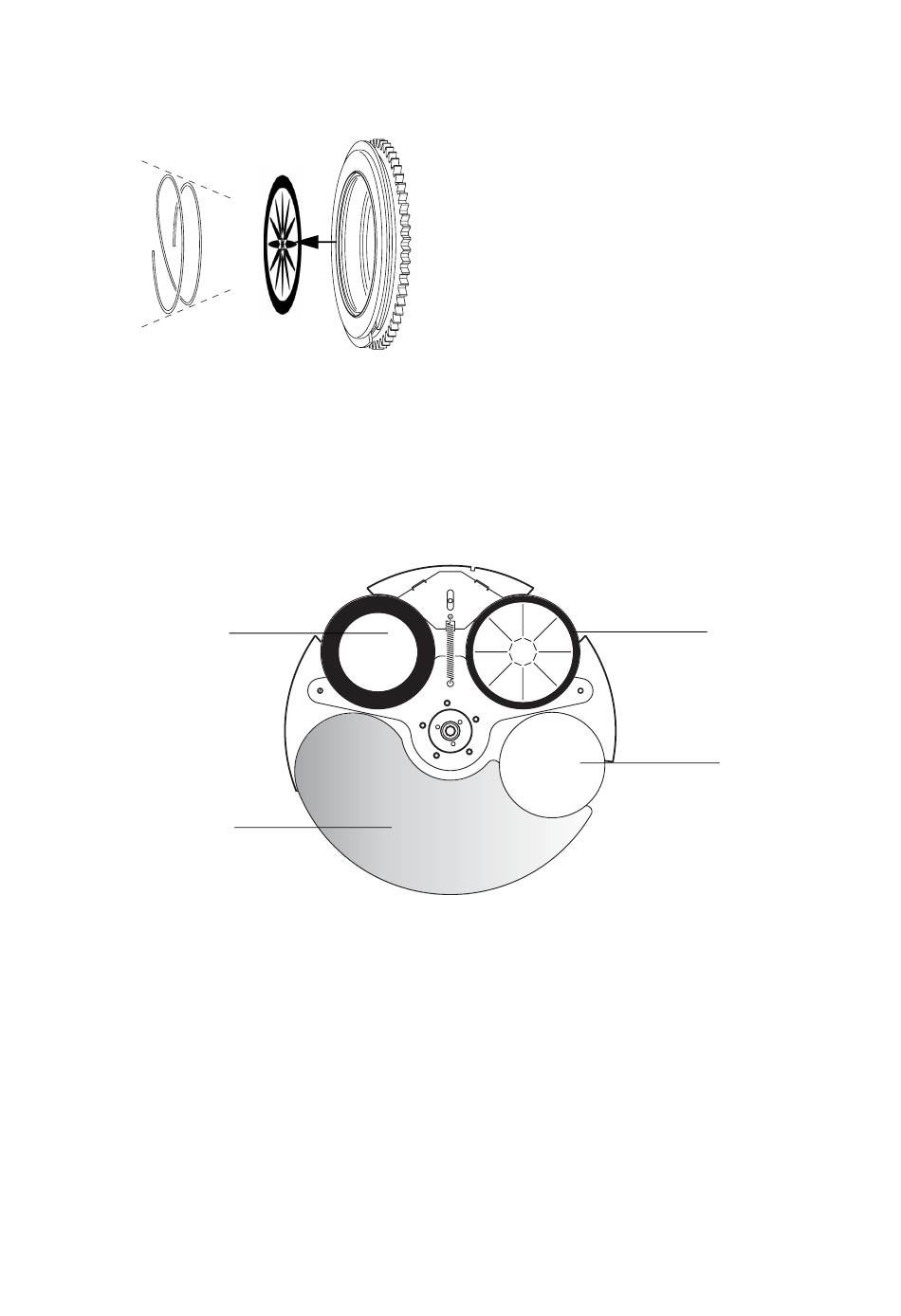

Effektrad
Das Effektrad besteht aus einem variablen Frostfilter und zwei Effektaufnahmen. Der MAC 2000 Performance II wird
mit einer Weitwinkellinse und einem statischen Neunfachprisma geliefert.
Weitwinkellinse
(beam expander)
Variabler Frostfilter
Austauschen eines Effekts
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2 Blockieren Sie den Kopf mit der Unterseite nach oben und entfernen Sie die untere Abdeckung. Drehen Sie
das Effektrad, bis die Halteplatte der Effekte unter der Sensorhalterung steht.
3 Zum Entfernen eines Effektes halten Sie die Fassung des Effekts und ziehen die Halteplatte zurück.
Nehmen Sie den Effekt heraus.
4 Um einen Effekt zu montieren, ziehen Sie die Halteplatte zurück. Wenn beide Effekte ausgebaut waren,
ziehen Sie die Platte an beiden Seiten zurück. Positionieren Sie die Vertiefung im Effekthalter in der
statischen Halteplatte. Lassen Sie die bewegliche Halteplatte los und vergewissern Sie sich, dass sie in der
Vertiefung des Effekthalters sitzt.
Beschichtete Seite
Optische Konfiguration
9-fach-Prisma
Offene Position
33
