AZORRA Ace 250

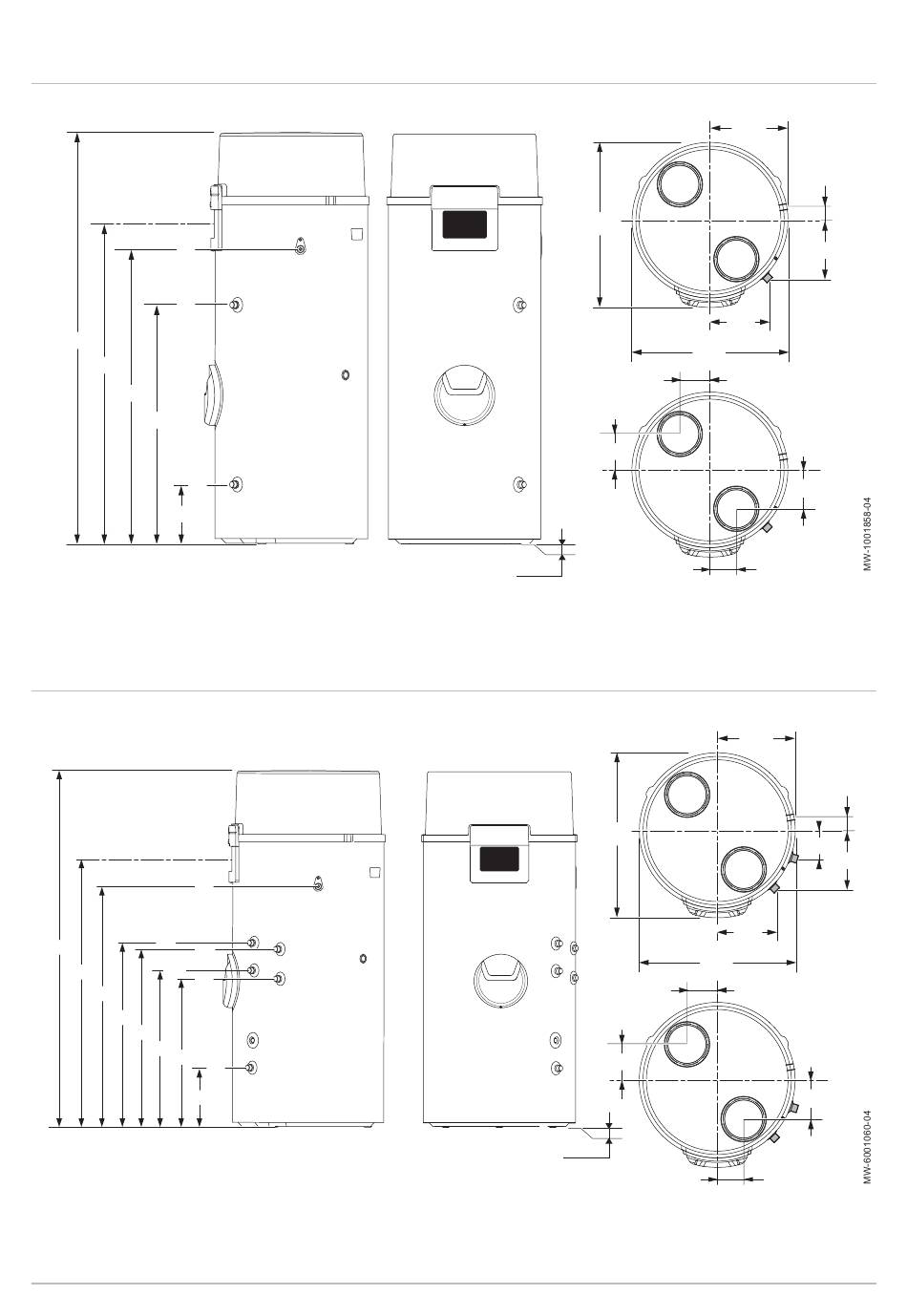

Abb.6
3
2
1760
1363
1257
1018
1
253
1 Kaltwasseranschluss, G 3/4"
2 Trinkwarmwasser-Auslass, G 3/4"
3 Kondensatablauf
3.3.3

AZORRA Ace 200 H

Abb.7
7
6
1528
5
4
1134
3
1028
789
769
670
639
254
1 Kaltwasseranschluss, G 3/4"
2 Fühlerrohr für den Fühler des hydraulischen
Zusatzerzeugers
3 Rücklauf hydraulischer Zusatzerzeuger, G 3/4"
7774350 - v04 - 21012022
2
1
705
152
4-21(a)
4 Lufteinlass, Durchmesser 160 mm
5 Luftauslass, Durchmesser 160 mm
(a) Einstellbare Füße
705
152
4-21(a)
4 Einlass Trinkwarmwasserzirkulation, G 3/4"
5 Einlass Hydraulischer Zusatzerzeuger, G 3/4"
6 Trinkwarmwasser-Auslass, G 3/4"
7 Kondensatablauf
3 Technische Angaben
340
3
40
255
260
666
129
5
165
4
113
340
7
40
122
255
260
666
129
9
165
8
113
