3 Technische Angaben
8 Lufteinlass, Durchmesser 160 mm
9 Luftauslass, Durchmesser 160 mm

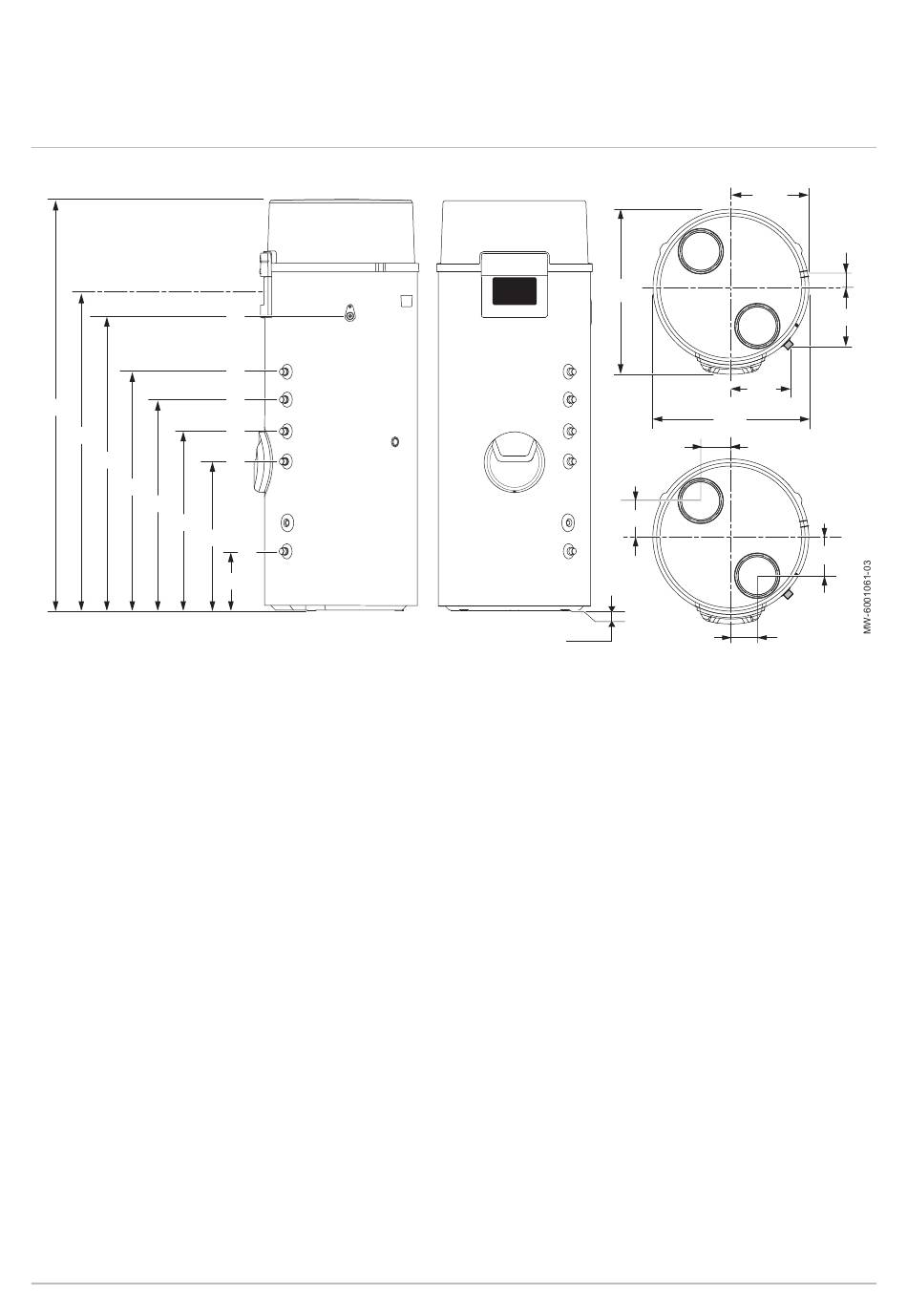

3.3.4
AZORRA Ace 250 H
Abb.8
1760
1363
1257
1018
902
763
636
1 Kaltwasseranschluss, G 3/4"
2 Fühlerrohr für den Fühler des hydraulischen
Zusatzerzeugers
3 Rücklauf hydraulischer Zusatzerzeuger, G 3/4"
4 Zulauf Hydraulischer Zusatzerzeuger, G 3/4"
5 Einlass Trinkwarmwasserzirkulation, G 3/4"
18
AZORRA Ace
7
6
5
4
3
2
1
253
(a) Einstellbare Füße
705
152
4-21(a)
6 Trinkwarmwasser-Auslass, G 3/4"
7 Kondensatablauf
8 Lufteinlass, Durchmesser 160 mm
9 Luftauslass, Durchmesser 160 mm
(a) Einstellbare Füße
340
7
40
255
260
666
129
9
165
8
113
