Verdrahtung Einer Version Mit 2 Transistor; Transistorausgängen Und Einem Festen 5-Poligen M12-Stecker - bürkert 8032 Bedienungsanleitung

Last Abschirmung des
(z. B. Stromkabels
Magnetventil)
- +
- +
Spannungsver-
12...36 V DC
sorgung

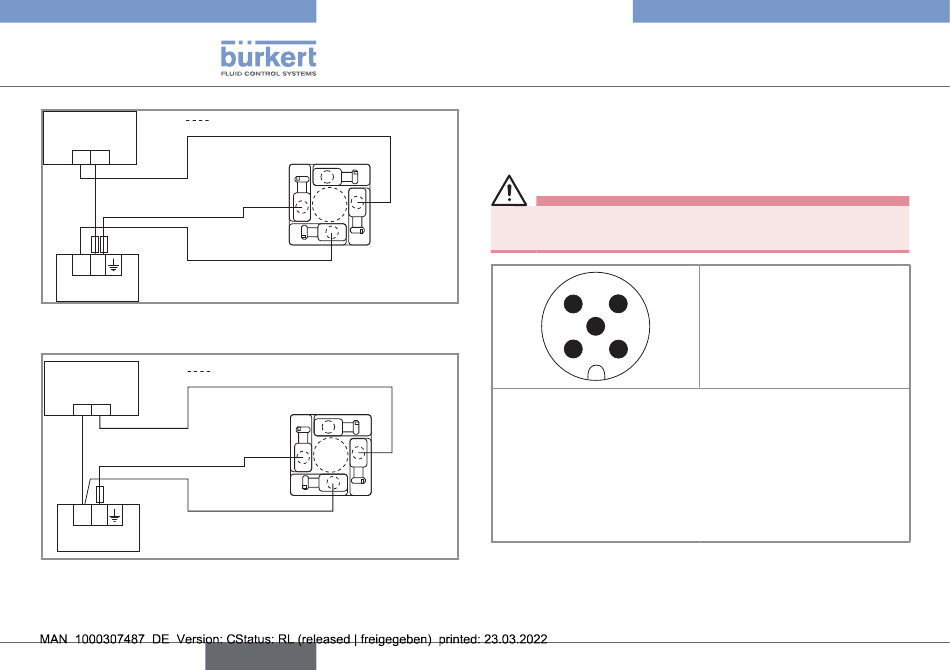

Abb. 9: NPN-Verdrahtung des Transistorausgangs bei einer
Version mit festem Steckverbinder EN 175301-803
Abschirmung des
Last
Stromkabels
(z. B.
Magnetventil)
- +
- +
Spannungsver-
12...36 V DC
sorgung
Abb. 10: PNP-Verdrahtung des Transistorausgangs bei einer
Version mit festem Steckverbinder EN 175301-803
24
1
V+
NPN-Transistor-
3
ausgang
2
0 V DC
1
V+
PNP-Transistor-
ausgang
3
2
0 V DC
Deutsch
Typ 8032/SE32
Installation und Verkabelung
7.4.4. Verdrahtung einer Version mit
2 Transistorausgängen und einem
festen 5-poligen M12-Stecker
GEFAHR
Verletzungsgefahr durch Stromschlag
▶ Die Stecker immer richtig einstecken und festziehen.
4 3
5
1 2
→ Die Position des festen 5-poligen M12-Steckers ist einstellbar:
→ Die Gegenmutter abschrauben.
→ Den festen Stecker in die gewünschte Position drehen,
maximal um 360°, um ein Verdrehen der Kabel im Gehäuse
zu verhindern.
→ Die Kontermutter mit einem Schraubenschlüssel festziehen,
während der feste Anschluss in der gewünschten Position
gehalten wird.
Abb. 11: Belegung der Stifte des 5-poligen M12-Steckers
1. V+ (12...36 V DC)
2. NPN-Transistorausgang
3. 0 V DC
4. PNP-Transistorausgang
5. Funktionserde
