Endress+Hauser Liquiline Control CDC90 Technische Information Seite 6

6
1 2
11
10
W21
9
W20
W22

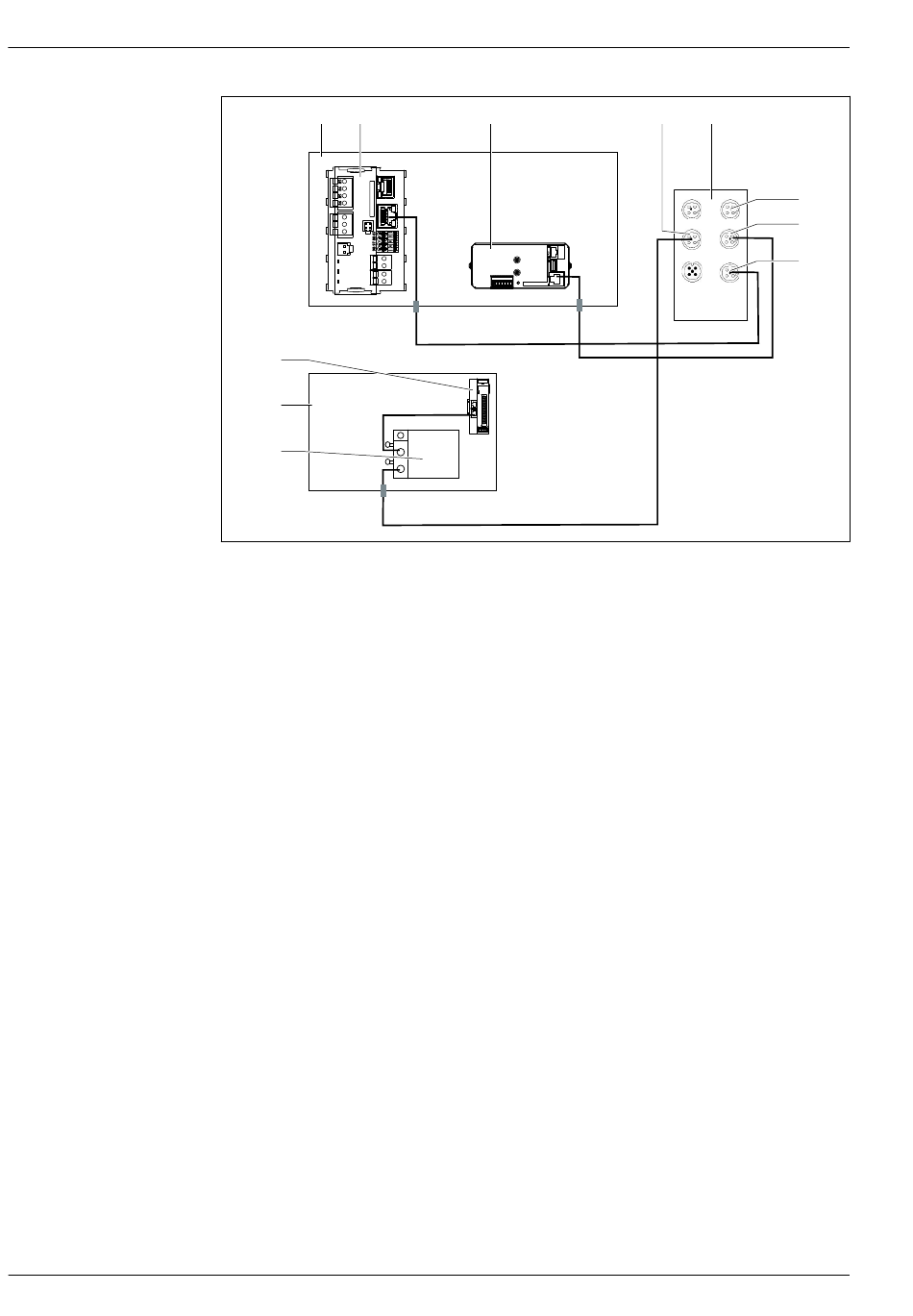

 3 Übersicht Analoge und Digitale Kommunikation
1 Gehäuse der CDC90 Steuereinheit
2 BASE2-E Modul
3 IPC
4 Verbindung EtherCAT zwischen Ethernet Switch und pneumatischer Steuerereinheit (W20-W21-W22)
5 Ethernet Switch
6 Verbindung zu PLS
7 Verbindung Modbus TCP zwischen Ethernet Switch und BASE2-E (W19-W24)
8 Verbindung Modbus TCP zwischen Ethernet Switch und IPC (W18-W23)
9 Pilotventile
10 Pneumatische Steuereinheit
11 Externes Remote IO, DIO
CDC90 Steuereinheit
Liquiline Messumformer
Module:
• Slot 1: Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge)
• Slot 2-3: Leer
• Slot 4: Modul 2AI (2 Stromeingänge)
• Slot 5-6: 2x Modul DIO
• Slot 7: Nachrüstbar: Modul 4AO (4 Stromausgänge)
Beispiel der Klemmenbezeichnung:
3
W18
W19
W23
W24
Liquiline Control CDC90
4 5
6
7
8
A0048433
