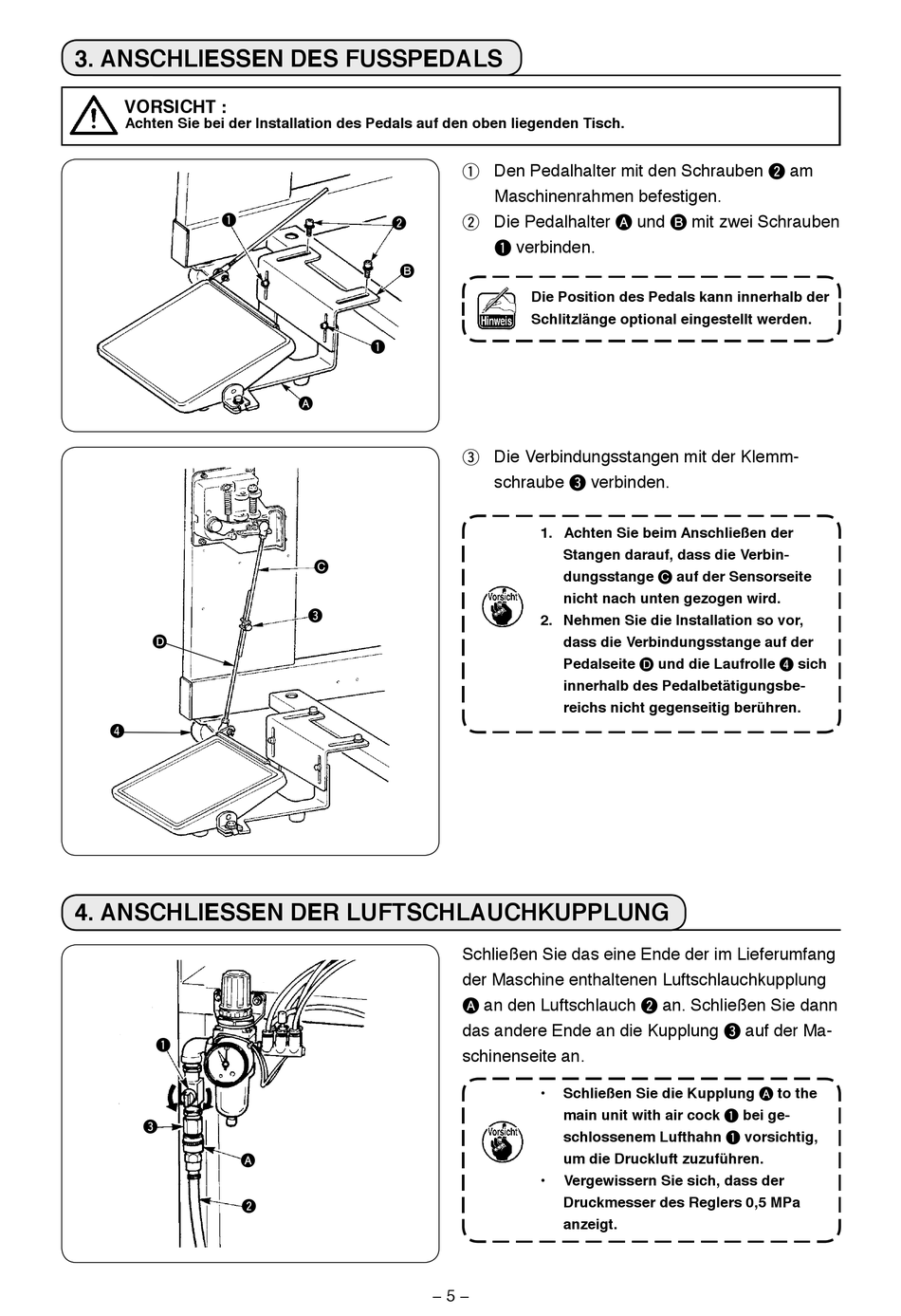

3. ANSCHLIESSEN DES FUSSPEDALS
VORSICHT :
Achten Sie bei der Installation des Pedals auf den oben liegenden Tisch.
1
D
4
4. ANSCHLIESSEN DER LUFTSCHLAUCHKUPPLUNG
1
3
A
2
1 Den Pedalhalter mit den Schrauben 2 am
2 Die Pedalhalter A und B mit zwei Schrauben
2
B
1
A
3 Die Verbindungsstangen mit der Klemm-
C
3
Schließen Sie das eine Ende der im Lieferumfang
der Maschine enthaltenen Luftschlauchkupplung
A an den Luftschlauch 2 an. Schließen Sie dann
das andere Ende an die Kupplung 3 auf der Ma-
schinenseite an.
− −
Maschinenrahmen befestigen.
1 verbinden.
Die Position des Pedals kann innerhalb der
Schlitzlänge optional eingestellt werden.
schraube 3 verbinden.
1. Achten Sie beim Anschließen der
Stangen darauf, dass die Verbin-
dungsstange C auf der Sensorseite
nicht nach unten gezogen wird.
2. Nehmen Sie die Installation so vor,
dass die Verbindungsstange auf der
Pedalseite D und die Laufrolle 4 sich
innerhalb des Pedalbetätigungsbe-
reichs nicht gegenseitig berühren.
•
Schließen Sie die Kupplung A to the
main unit with air cock 1 bei ge-
schlossenem Lufthahn 1 vorsichtig,
um die Druckluft zuzuführen.
•
Vergewissern Sie sich, dass der
Druckmesser des Reglers 0,5 MPa
anzeigt.
