Ein- Und Auslaufstrecken - Endress+Hauser Proline Prosonic Flow B 200 HART Betriebsanleitung

Proline Prosonic Flow B 200 HART
Endress+Hauser
C
Horizontale Einbaulage Messumformer-
kopf unten *
D Horizontale Einbaulage Messumformer-
kopf seitlich
* Die horizontale Ausrichtung der Wandler darf nur um max. ±3 ° abweichen.

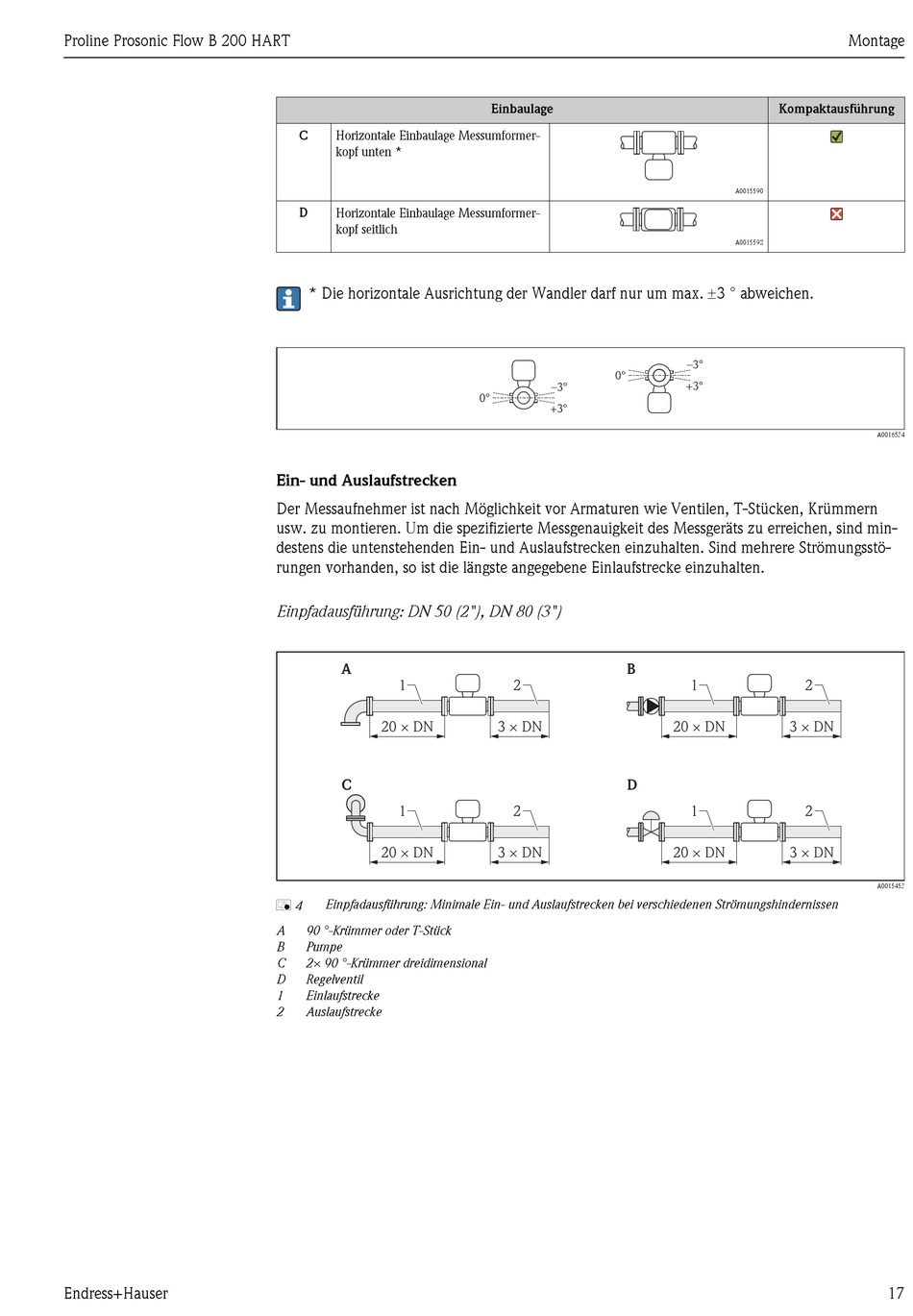

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern
usw. zu montieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu erreichen, sind min-
destens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstö-
rungen vorhanden, so ist die längste angegebene Einlaufstrecke einzuhalten.
Einpfadausführung: DN 50 (2"), DN 80 (3")
A
1
20 × DN
C
1
20 × DN
Einpfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
å 4
A 90 °-Krümmer oder T-Stück
B Pumpe
C 2× 90 °-Krümmer dreidimensional
D Regelventil
1 Einlaufstrecke
2 Auslaufstrecke
Einbaulage
0°
–3°
0°
+3°
B
2
3 × DN
D
2
3 × DN
Kompaktausführung
A0015590
A0015592
–3°
+3°
1 2
20 × DN 3 × DN
1 2
20 × DN 3 × DN
Montage
A0016534
A0015453
