Elektrischer Anschluss
26
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher
►
auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig das Kabe-
lende aus der Klemme ziehen.
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

1
+
–
–
+

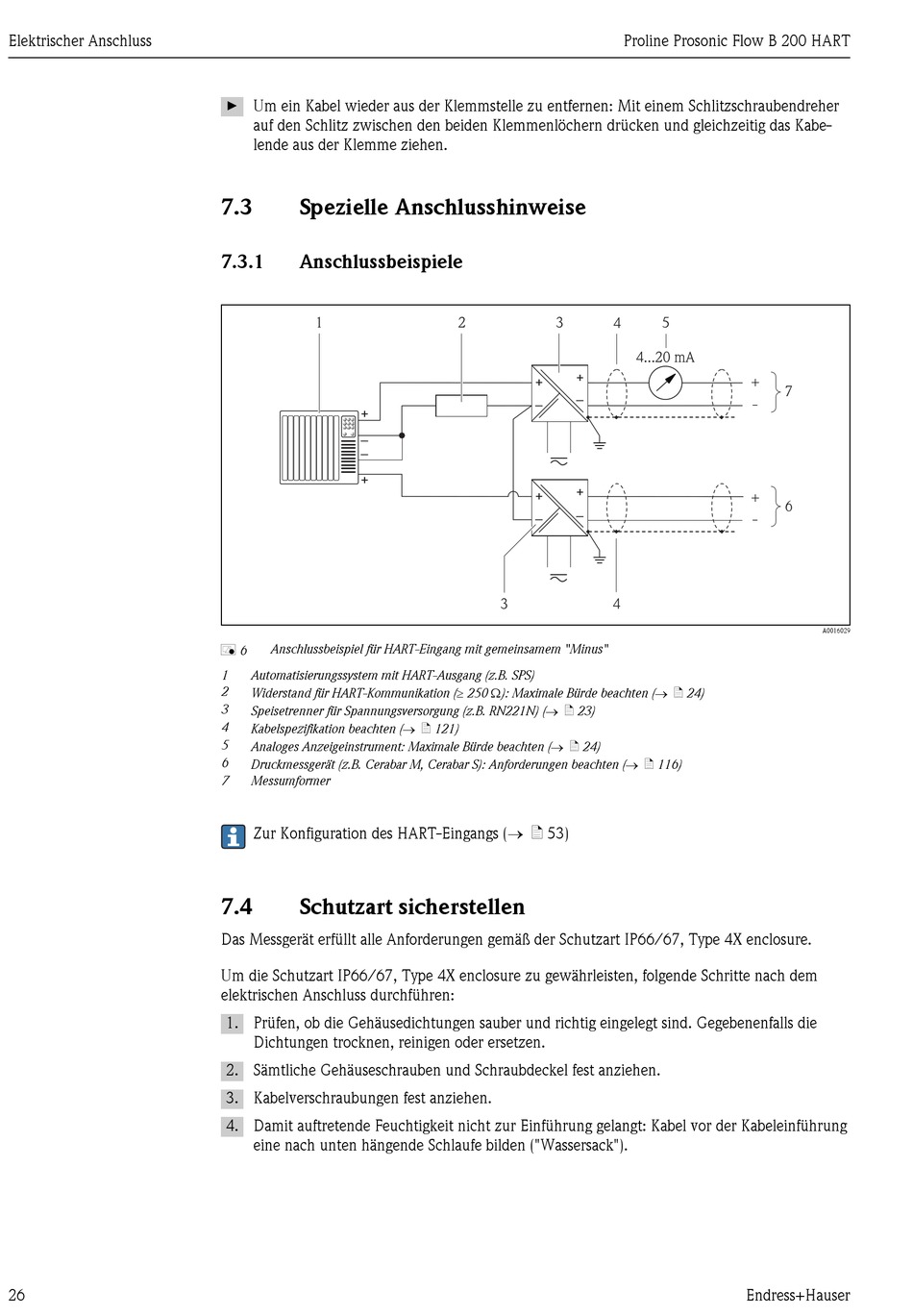

Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus"
å 6
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 24)
3
Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 23)
4
Kabelspezifikation beachten (® ä 121)
5
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 24)
6
Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten (® ä 116)
7 Messumformer
Zur Konfiguration des HART-Eingangs (® ä 53)
7.4

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung
eine nach unten hängende Schlaufe bilden ("Wassersack").
Proline Prosonic Flow B 200 HART
2 3 4
+
+
–
–
+
+
–
–
3 4
5
4...20 mA
+
7
-
+
6
-
Endress+Hauser
A0016029
