Proline Prosonic Flow B 200 HART
Endress+Hauser
Ã

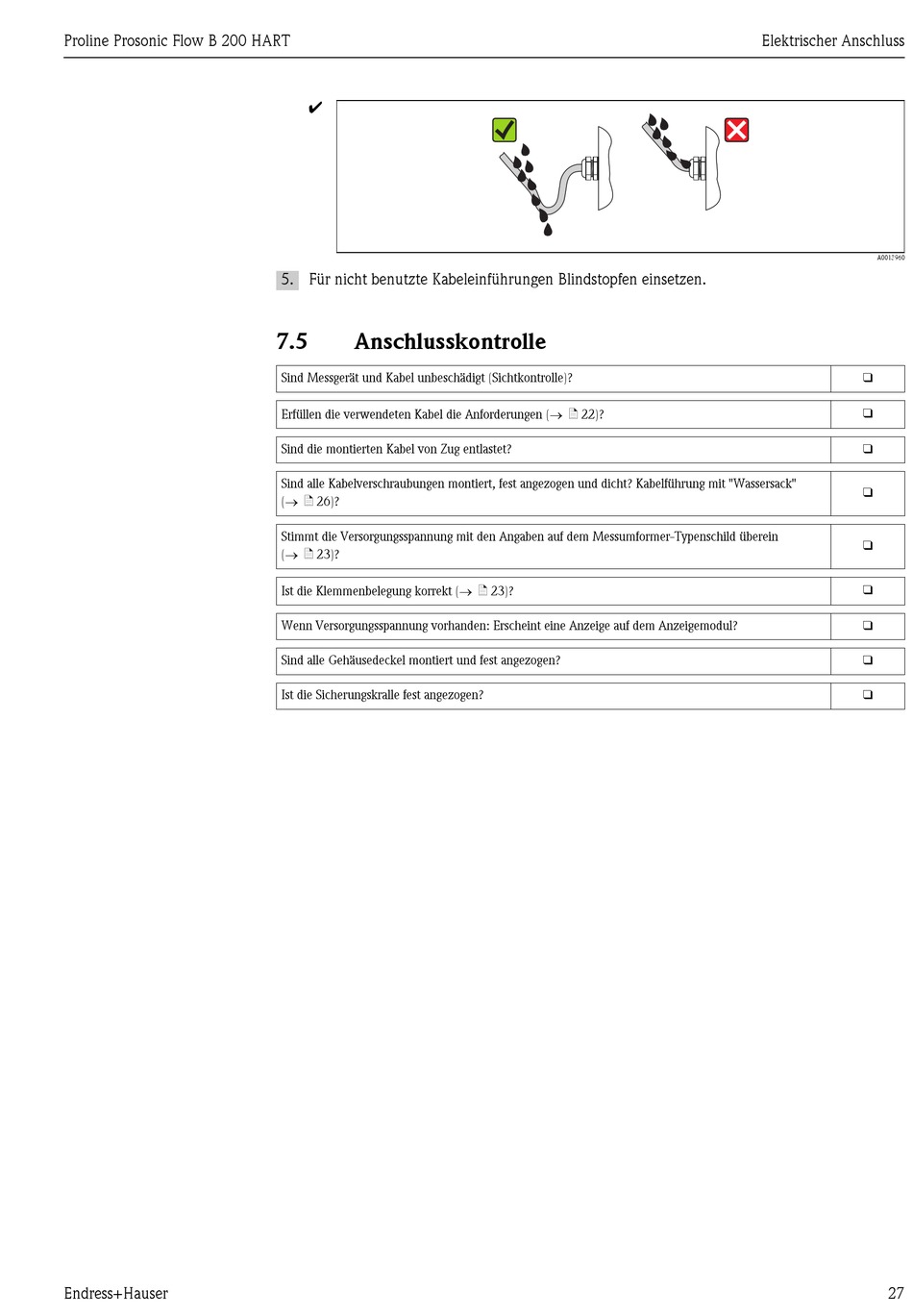

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.5
Anschlusskontrolle
Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen (® ä 22)?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack"
(® ä 26)?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein
(® ä 23)?
Ist die Klemmenbelegung korrekt (® ä 23)?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Sind alle Gehäusedeckel montiert und fest angezogen?
Ist die Sicherungskralle fest angezogen?
Elektrischer Anschluss
A0013960
27
