Bedienungsmöglichkeiten
44
8.4 Zugriff auf Bedienmenü via Bedientool
Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-
Anzeige.
8.4.1 Bedientool anschließen
Via HART-Protokoll
3
2
1

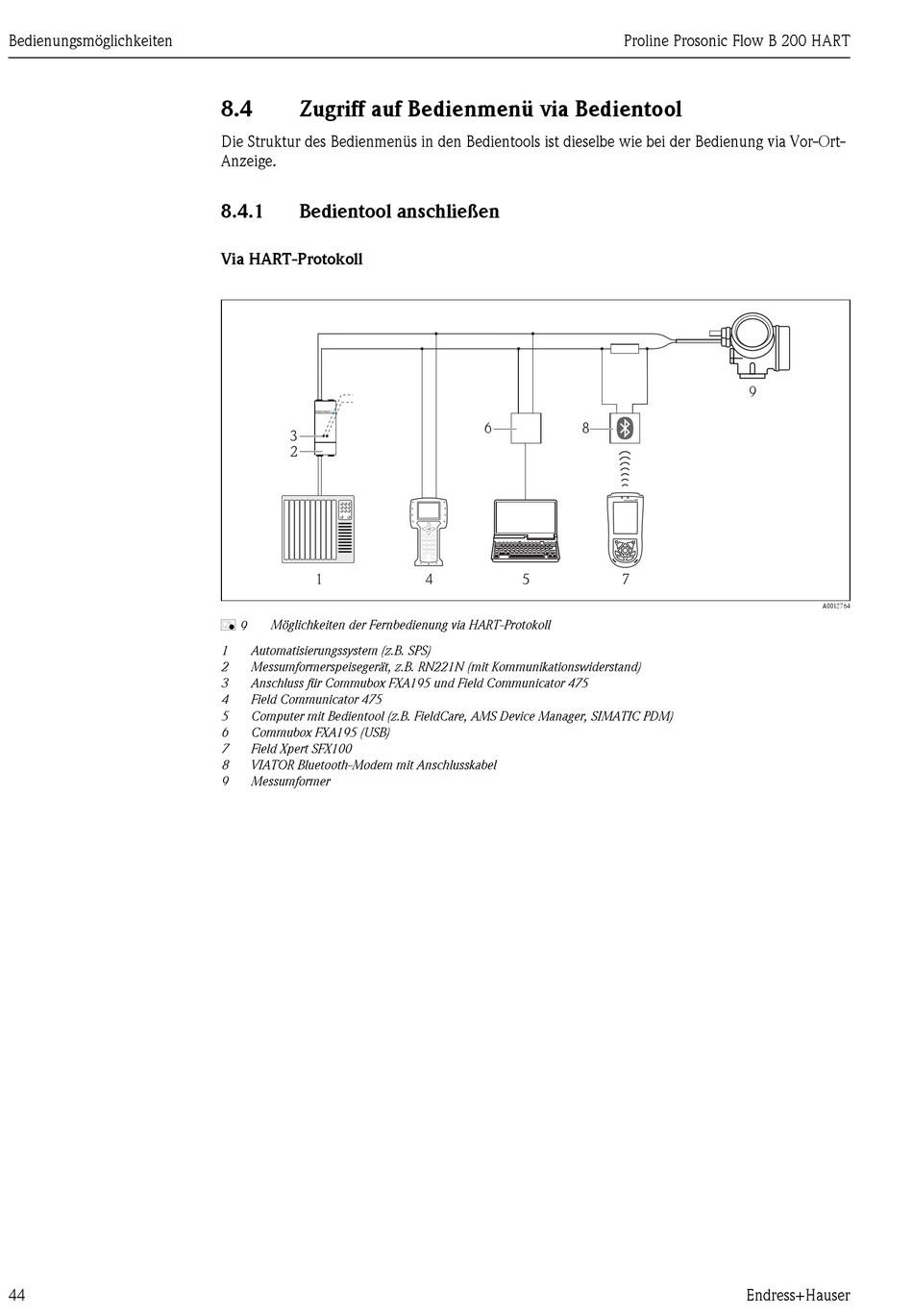

Möglichkeiten der Fernbedienung via HART-Protokoll
å 9
1 Automatisierungssystem (z.B. SPS)
2 Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand)
3 Anschluss für Commubox FXA195 und Field Communicator 475
4 Field Communicator 475
5 Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM)
6 Commubox FXA195 (USB)
7 Field Xpert SFX100
8 VIATOR Bluetooth-Modem mit Anschlusskabel
9 Messumformer
6 8
4 5
Proline Prosonic Flow B 200 HART
9
7
Endress+Hauser
A0013764
