Inbetriebnahme
86

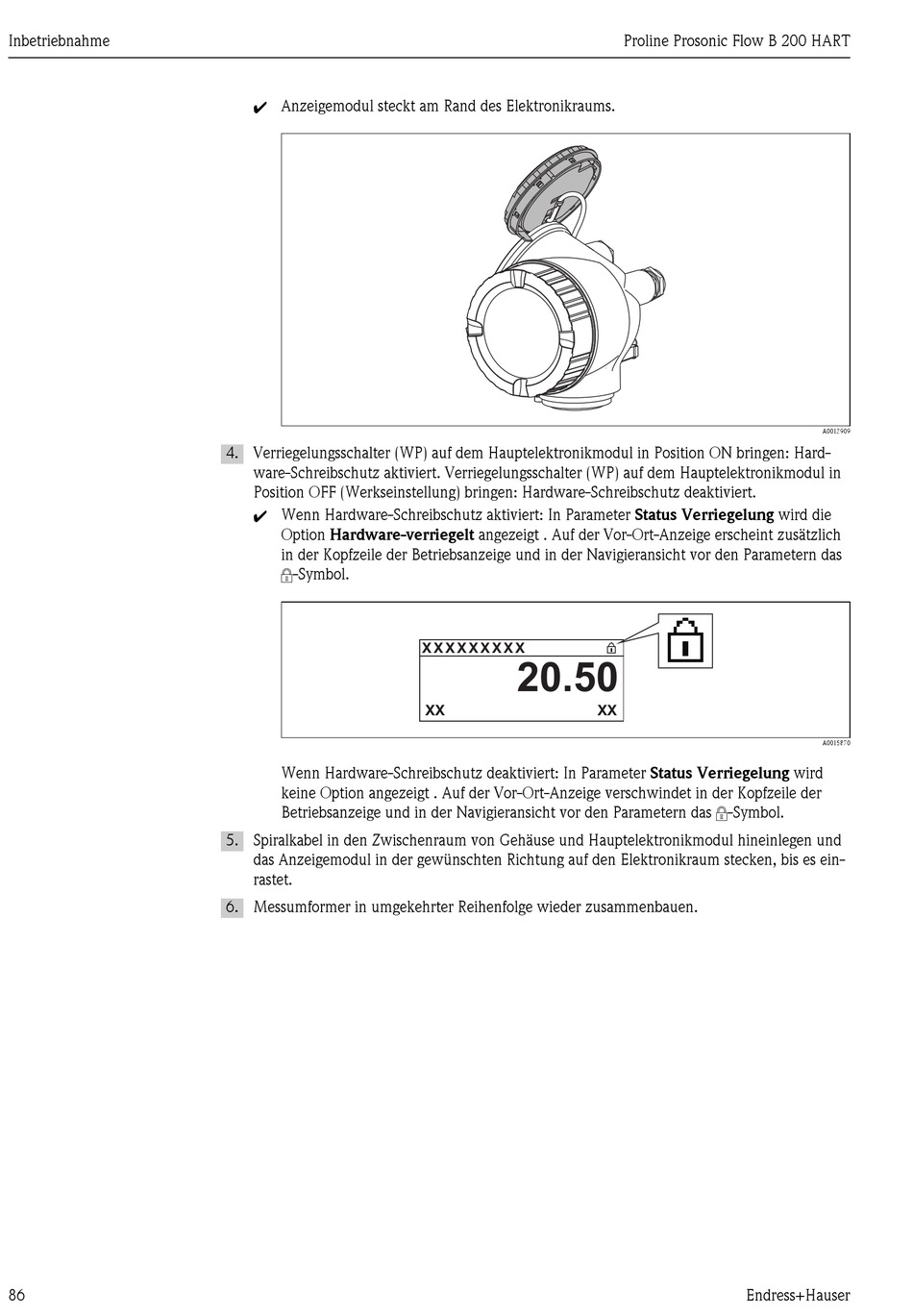

à Anzeigemodul steckt am Rand des Elektronikraums.
4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hard-
ware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in
Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.
à Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die
Option Hardware-verriegelt angezeigt . Auf der Vor-Ort-Anzeige erscheint zusätzlich
in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das
-Symbol.
Wenn Hardware-Schreibschutz deaktiviert: In Parameter Status Verriegelung wird
keine Option angezeigt . Auf der Vor-Ort-Anzeige verschwindet in der Kopfzeile der
Betriebsanzeige und in der Navigieransicht vor den Parametern das -Symbol.
5. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und
das Anzeigemodul in der gewünschten Richtung auf den Elektronikraum stecken, bis es ein-
rastet.
6. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
