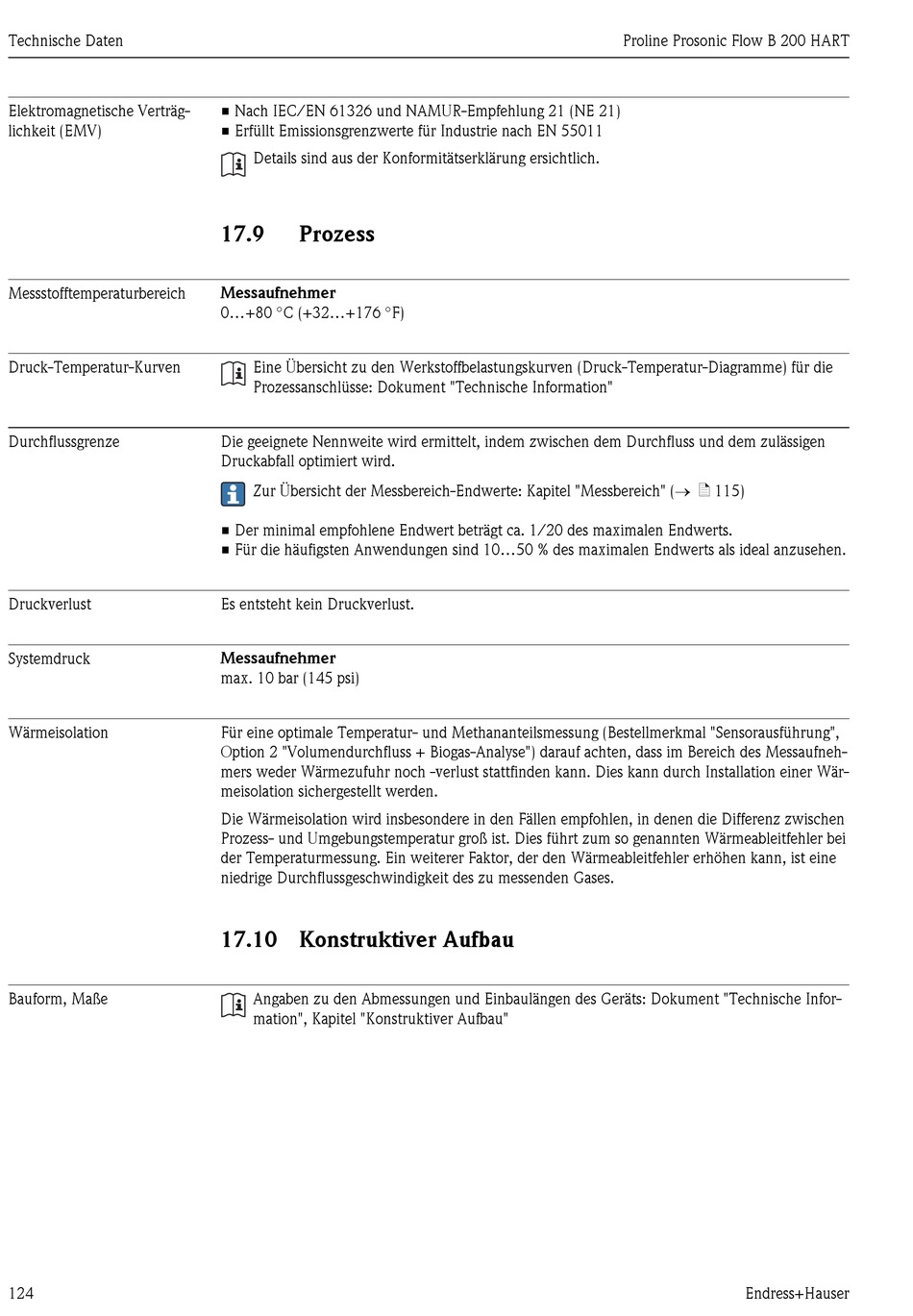

Prozess; Messaufnehmer; 17.10 Konstruktiver Aufbau - Endress+Hauser Proline Prosonic Flow B 200 HART Betriebsanleitung

Technische Daten
Elektromagnetische Verträg-
lichkeit (EMV)
Messstofftemperaturbereich
Druck-Temperatur-Kurven
Durchflussgrenze
Druckverlust
Systemdruck
Wärmeisolation
Bauform, Maße
124
• Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21)
• Erfüllt Emissionsgrenzwerte für Industrie nach EN 55011
Details sind aus der Konformitätserklärung ersichtlich.
17.9

Prozess

Messaufnehmer

0...+80 °C (+32...+176 °F)
Eine Übersicht zu den Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die
Prozessanschlüsse: Dokument "Technische Information"
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen
Druckabfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 115)
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts.
• Für die häufigsten Anwendungen sind 10...50 % des maximalen Endwerts als ideal anzusehen.
Es entsteht kein Druckverlust.
Messaufnehmer
max. 10 bar (145 psi)
Für eine optimale Temperatur- und Methananteilsmessung (Bestellmerkmal "Sensorausführung",
Option 2 "Volumendurchfluss + Biogas-Analyse") darauf achten, dass im Bereich des Messaufneh-
mers weder Wärmezufuhr noch -verlust stattfinden kann. Dies kann durch Installation einer Wär-
meisolation sichergestellt werden.
Die Wärmeisolation wird insbesondere in den Fällen empfohlen, in denen die Differenz zwischen
Prozess- und Umgebungstemperatur groß ist. Dies führt zum so genannten Wärmeableitfehler bei
der Temperaturmessung. Ein weiterer Faktor, der den Wärmeableitfehler erhöhen kann, ist eine
niedrige Durchflussgeschwindigkeit des zu messenden Gases.

17.10 Konstruktiver Aufbau

Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
Proline Prosonic Flow B 200 HART
