Einführung

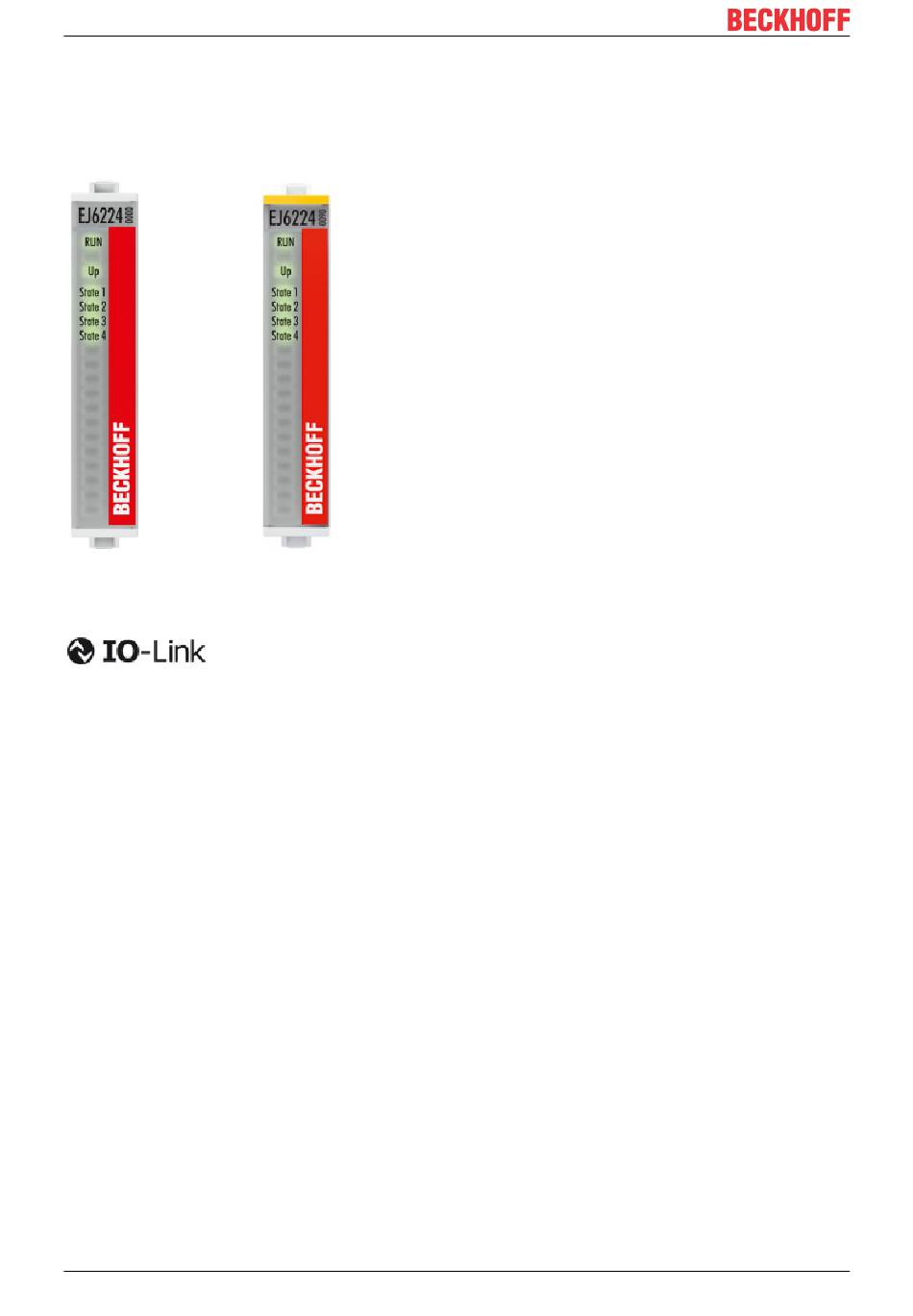

Abb. 7: EJ6224-0000, EJ6224-0090
IO-Link Master
Die IO-Link-Master EJ6224-0000 und EJ6224-0090 ermöglichen den Anschluss von bis zu vier IO-Link-
Teilnehmern (IO-Link-Devices). IO-Link-Devices sind Aktoren, Sensoren oder eine Kombinationen aus
beiden. Die Verbindung zwischen dem EtherCAT-Steckmodul und dem Teilnehmer erfolgt als Punkt-zu-
Punkt-Verbindung. Die EtherCAT-Steckmodule EJ6224-xxxx werden über den EtherCAT-Master
parametriert. IO-Link ist als intelligentes Bindeglied zwischen der Feldbusebene und dem Sensor angelegt,
wobei Parametrierungsinformationen über die IO-Link-Verbindung bidirektional ausgetauscht werden
können.
Die Parametrierung der IO-Link-Devices mit Servicedaten erfolgt aus TwinCAT heraus über ADS oder sehr
komfortabel über das integrierte IO-Link-Inbetriebnahme-Tool. Das Tool ermöglicht u. a. automatisches
Scannen der IO-Link Devices, komfortable Sensorparameter-Bearbeitung und eine integrierte Onlinesuche
nach Sensorbeschreibungsdateien.
Das EtherCAT-Steckmodul EJ6224-0090 unterstützt neben dem vollen Funktionsumfang der EJ6224-0000
zusätzlich die TwinSAFE SC Technologie (TwinSAFE Single Channel).
Mithilfe der TwinSAFE-SC-Technologie (TwinSAFE Single Channel) ist es möglich, in beliebigen Netzwerken
bzw. Feldbussen Standardsignale für sicherheitstechnische Aufgaben nutzbar zu machen. Die Standard-
Funktionalitäten und Features der I/Os bleiben dabei erhalten. Die Daten der TwinSAFE-SC-I/Os werden zu
der TwinSAFE-Logic geleitet und dort sicherheitstechnisch mehrkanalig verarbeitet. In der Safety-Logic
werden die aus verschiedenen Quellen stammenden Daten analysiert, plausibilisiert und einem „Voting"
unterzogen. Dieses erfolgt durch zertifizierte Funktionsbausteine wie z. B. Scale, Compare/Voting (1oo2,
2oo3, 3oo5), Limit usw. Dabei muss aus Sicherheitsgründen mindestens eine der Datenquellen eine
TwinSAFE-SC-Komponente sein. Die weiteren Daten können aus anderen Standard-I/Os, Antriebsreglern
oder Messumformern stammen.
Mithilfe der TwinSAFE-SC-Technologie ist ein Sicherheitsniveau entsprechend PL d/Kat. 3 gem.
EN ISO 13849-1 bzw. SIL 2 gem. EN 62061 typischerweise erreichbar.
