7.2 Elektrische Installation weiterer Batterietürme
7.2.1 DC-Kabel zwischen zwei Batterietürmen und dem Wechselrichter
Montage- und Serviceanleitung FENECON Home
VerzeichnisseVerzeichnisse

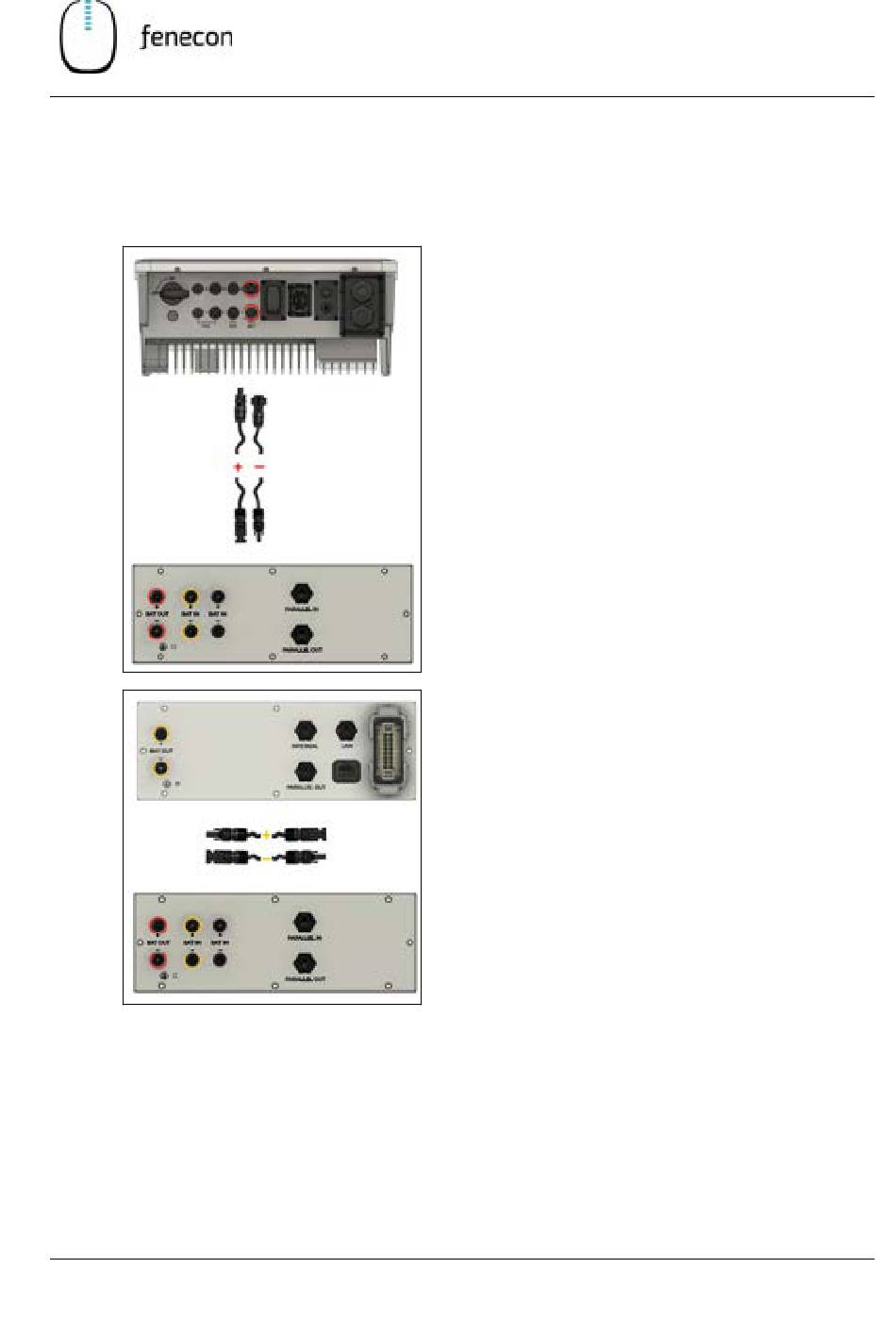

1. Das beiliegende 1,5m DC-Kabel für die Verbindung
vom zweiten Batterieturm zum Wechselrichter
verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht,
kann ein handelsübliches PV-Kabel mit mindestens
6mm² verwendet werden. Für die Stecker werden ein
Satz MC4-Stecker auf der Batterieseite und ein Satz
Phoenix Contact
Wechselrichterseite benötigt.
3. Die Kabel am zweiten Batterieturm (BAT OUT) mit der
Home Parallel-Box und dem Wechselrichter (BAT)
verbinden. (rot)
4. Jeweils Plus (+) auf Plus (+) und Minus (–) auf Minus
(–) stecken.
5. Die beiden Batterietürme werden untereinander mit
dem in der Parallel-Box beiliegenden Kabelsatz
verbunden.
6. Hierfür die beiden Kabel an der ersten Batterie (BAT
OUT) und an der zweiten Batterie (BAT IN) (gelb)
anstecken.
