Ergebnisblock

Das Ergebnisfeld für laterale und für AP-IVA-Aufnahmen muss unterschiedlich
interpretiert werden, da die Wirbelsäule bei der jeweiligen Messung eine andere Position
einnimmt.
18.2.1 Ergebnisblock für laterale IVA-Aufnahmen
Der Wirbelbeurteilungsbereich wird unten rechts im Fenster angezeigt, wenn der Viewer
sich im Modus „Single View" (Einzel-Ansicht) befindet. In diesem Bereich werden für
alle analysierten Wirbel des im Bildbereich angezeigten Bildes die Ergebnisse tabellarisch
angezeigt.
Für jede mögliche Wirbelanalyse stehen zwei Zeilen zur Verfügung.
•
•
•
MAN-08072-802 Revision 002
oder wählen Sie die Markerdaten im Ergebnisblock aus.

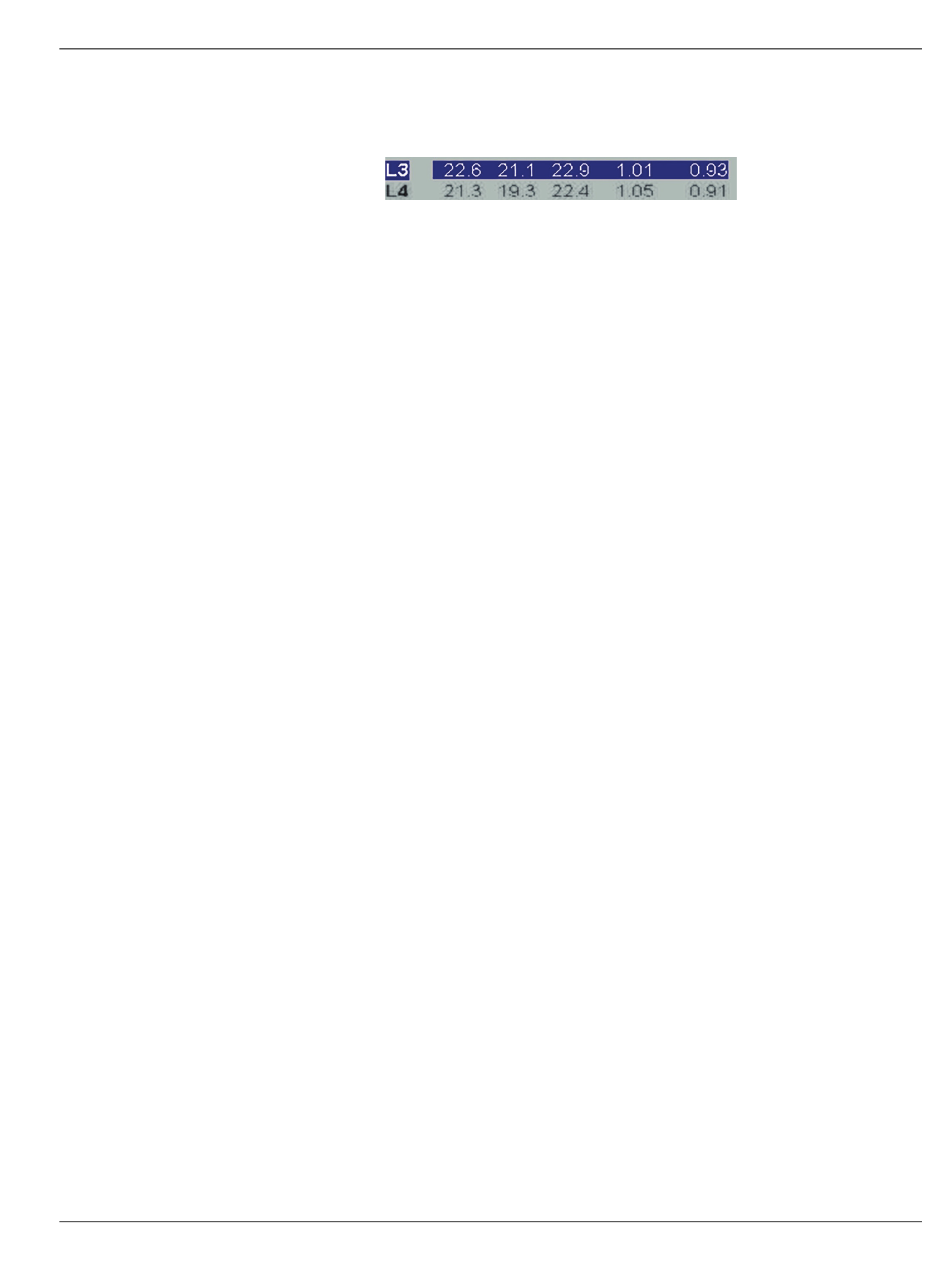

Abbildung 62: Markerdaten im Ergebnisblock

Die ausgewählten Marker werden gelb dargestellt (bzw. rot, wenn das Bild invertiert
ist). Nicht ausgewählte Marker werden rot dargestellt (bzw. zyan, wenn das Bild
invertiert ist).
Die erste Zeile enthält die Wirbelbezeichnung, die hintere, mittlere und vordere
Wirbelhöhe in mm und die prozentuale Deformität für Keilwirbel, Bikonkav und
Kompression.
Die zweite Zeile enthält den Deformitätstyp sowie den jeweiligen Schweregrad. Je
nachdem, welches Verfahren zur Wirbelanalyse angewendet wurde, sind einige
dieser Daten möglicherweise nicht vorhanden. Bei nicht analysierten Wirbeln
werden zwei leere Zeilen angezeigt.
In der letzten Datenzeile der Tabelle werden für jeden der angezeigten Datentypen
die jeweiligen Standardabweichungswerte angezeigt. Beispielsweise beträgt die
Standardabweichung für Post Höhe (mm) ± 1 mm und für Keilwirbel ± 5 %.
