Verwandte Anleitungen für Busch COBRA BC 0600 F
Inhaltszusammenfassung für Busch COBRA BC 0600 F

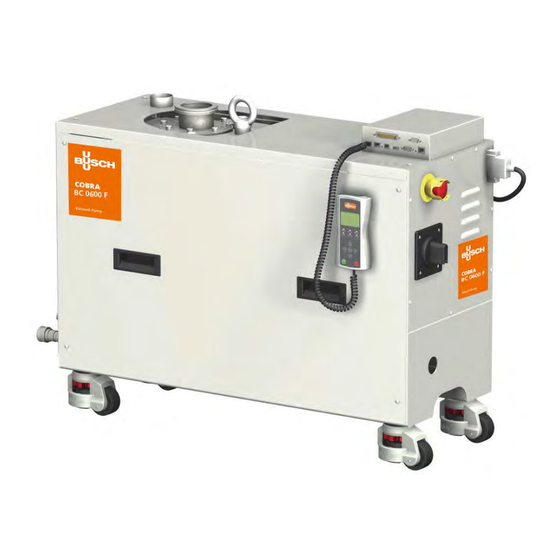

- Seite 1 Betriebsanleitung COBRA Trockene Schrauben-Vakuumpumpen BC 0600 F 20/10/2021 0870767449/-0003_de / Originalbetriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Jährlich:......19 COBRA BC 0600 F ......4 Alle 16 000 Betriebstunden, spätestens nach 4 Jahren: . -
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch zu der Vakuumpumpe von Busch. Mit aufmerksamer Beobachtung der Bedürfnisse der Anwender, mit Innovation und beständiger Weiterenwicklung liefert Busch moderne Vakuum- und Drucklösungen weltweit. Diese Betriebsanleitung enthält Information zu – Produktbeschreibung, – Sicherheit, – Transport, – Lagerung, –... -
Seite 4: Cobra Bc 0600 F
OSG1 COBRA BC 0600 F IN Saugflansch OUT Abgasanschluss OFP Öleinfüllschrauben OSG Ölschauglas ODP Ölablassschraube CWC Kühlwasseranscluss NC Stickstoffanschluss EB Kranaufhängung CP PLC-Kasten CPC PLC-Anschluss OSG3 Sicherheitsventil EC Notausschaltung (EMO) MB Hauptschalter CAO Luftabsauger RF Lüfter EC Elektrische Motoranschluss RC LCD TSA Temperaturfühler PT100... - Seite 5 OSG4 MOT2 DGR2 OSG1 DGR1 PSA CWM CWR MOT1 COBRA BC 0600 F BC 0600 F Seite 5 0870767449 (De)
- Seite 6 Ein- Ausschalter/ Hauptschalter PWS DC Stromversorgung Bremsstromwandler Stromausschalter COBRA BC 0600 F BC 0600 F Seite 6 0870567449 (De)
-
Seite 7: Produktbeschreibung
Bei der Anwendung giftiger, entflammbarer und/oder explosiver dauern. Für andere Anwendungen, wenden Sie sich an Ihre Gase sicherstellen, dass das System in seiner Auslegung den Busch-Vertretung. jeweils gültigen örtlichen und nationalen Sicherheitsvorschriften – Maximaler Eingangsdruck: 1 bar (abs). entspricht und dass sämtliche gültigen Sicherheitsmassnahmen –... -
Seite 8: Funktionsweise
Füllen durch (vertagen Sie sich bitte auf die verschiedenen Füllkapitel). umgeben sind. Nicht zu vergessen, die Ernährung in Kühlwasser vor der ersten Bei den COBRA BC 0600 F Vakuumpumpen, handelt es sich um Inbetriebnahme zu verbinden. Ein Funktionieren ohne das ein oder COBRA NW Schraubenvakuumpumpen mit Kühlwasser- und andere von diesen Schmiermitteln kann das Vakuumsystem Stickstoffkreislauf. -
Seite 9: Ein-/ Ausschalter
Die Wartungsanweisungen müssen befolgt und eingehalten werden. Vor dem Bedienen der Vakuumpumpe, muss diese Installations- und Wartungsanleitung gelesen und verstanden worden sein. Liegen Zweifel vor, wenden Sie sich an den Busch-Vertreter. Sicherheitshinweise Die Vakuumpumpe ist gemäss den neuesten technischen Standards und Sicherheitsvorschriften konzipiert und hergestellt. -
Seite 10: Bc 0600 F
BC 0600 F HINWEIS : Bei Arbeiten gemäss Typ 2 können die angeschlossenen Schaltkreise mittels geeigneter Messköpfe durch Öffnungen im Gehäuse oder dem Isolator untersucht werden. Type 3 Das System ist elektrisch angeschlossen. Stromführende Teile sind offen und ungewollte Kontakte mit nicht isolierten Teilen sind möglich. Potentielle Kontaktspannungen sind nicht höher als 30 Volt rms, 42.4 Volt maximal, 60 Volt DC oder 240 Volt-Amp in trockener Umgebung. -
Seite 11: Information Über Die Schmierstoffe
Öl Punkt zusätzlich angebracht werden. l Befestigen Sie das Hebezeug an der (den) am Zylinder befindlichen BUSCH YLC 250 B Artikel-N. 0831 000 054 (0.5L von Busch Aufhängöse(n) YLC 250 B) l Verwenden Sie ein Hebezeug, welches mit Haken und Menge: Sicherheitsverschluss ausgerüstet ist... -
Seite 12: Lagerung
l Sicherstellen, dass alle Öffnungen hermetisch verriegelt sind; verwenden Sie Klebeband zum Befestigen nichtbefestigter Teile (Dichtringe, Flachdichtungen ...). HINWEIS: VCI ist die Abkürzung von “volatile corrosion inhibitor”, flüchtiges Korrosionsschutzmittel. Das VCI-Molekül ist ein organischer Korrosionshemmer in der Dampfphase. In verschiedene Träger wie etwa Folie, Karton, Papier, Schaum, Flüssigkeit und Puder integriert, schützt es die Teile gegen Korrosion aufgrund seiner Wirkung in der Dampfphase. -
Seite 13: Sauganschluss
Ansaugflansch sein, um eine Leistungsverminderung der gewählte Aufstellort den Anforderungen bezüglich Montage/ Vakuumpumpe zu vermeiden. Liegen Zweifel vor, wenden Sie sich an Demontage genügt den Busch-Vertreter. l Sicherstellen, dass keine temperaturempfindlichen Teile Gasauslass (beispielsweise aus Kunststoff, Holz, Karton, Papier, elektronische Teile) mit den heissen Oberflächen der Vakuumpumpe in... -
Seite 14: Kühlwasseranschluss
Sicherstellen, dass der Antrieb der Vakuumpumpe von keinerlei Prüfen Sie den Anschluss des Motors im Innern des Klemmkasten elektrischen oder elektromagnetischen Interferenzen gestört wird. gemäss Schaltplan. Liegen Zweifel vor, wenden Sie sich an den Busch-Vertreter Installation und Inbetriebnahme BC 0600 F Seite 14... -
Seite 15: Hauptverdrahtung Anschluss
Anschlusskabel gemäss dem oben gezeigten Schaltplan an PID Interface (9 poles) (Option) Vakuumpumpe anschliessen Die Informationen über den Betrieb des Busch PLCs und des Busch VORSICHT LCDs befinden sich in der Installations- und Betriebsanleitung Sollte die Vakuumpumpe mit einem Motor betrieben werden (Art. -
Seite 16: Öleinfüllung Auf Der Vakuumpumpe Nw 0100 E
Öleinfüllung auf der Vakuumpumpe l Sicherstellen, dass sich der Ölstand immer noch zwischen den Markierungen MIN und MAX der Ölstandsgläser befindet NW 0100 E Sollte sich der Ölstand unter der MIN-Markierung befinden: u Füllen Sie Öl nach Öleinfüllschrauben (OFP) Wenn die Ansaugleitung mit einem Absperrorgan ausgerüstet ist: u Öffnen Sie das Absperrorgan Wenn die Ansaugleitung mit keinem Absperrorgan ausgerüstet ist: Ölschauglass... -
Seite 17: Vakuumpumpe Ein-/ Ausschalten
WARNUNG VORSICHT Bei der Anwendung giftiger, entflammbarer und/oder explosiver Die COBRA BC 0600 F Vakuumpumpen werden immer ohne Öl, Gase, sicherstellen, dass das System in seiner Auslegung den ohne Kühlwasser geliefert. jeweils gültigen örtlichen und nationalen Sicherheitsvorschriften entspricht und dass sämtliche gültigen Sicherheitsmassnahmen Ein Einsatz ohne Kühlmittel führt zur Beschädigung der... -
Seite 18: System Ausschalten
Wenn die Vakuumpumpe in Betrieb ist, kann die Oberflächentemperatur der Vakuumpumpe 50 °C übersteigen. Der "Automatische Last Lock" Modus oder "Externes Signal" auf "Tool Interface" zum Starten/ Stoppen des Boosters (siehe Busch Verbrennungsgefahr! PLC-Handbuch). Bevor Sie mit den Wartungsarbeiten beginnen, sicherstellen, dass die Vakuumpumpe ausgeschaltet ist und das ein versehentliches Gefahr zum Schaden der Primärpumpe. -
Seite 19: Monatlich
Untersuchen Sie die Vakuumpumpe auf Leckagen von Kühlwasser l Pumpe über die Fernbedienung starten (START-Knopf drücken) - ist dies der Fall, reparieren Sie die Vakuumpumpe (Firma Busch) Prüfung des Öls Monatlich: Ölstandsprüfung Bei Betrieb in einer staubigen Umgebung: l Sicherstellen, dass die Vakuumpumpe ausgeschaltet ist und das ein u Sicherstellen, dass der Betriebsraum staubfrei und sauber ist, versehentliches Wiedereinschalten nicht möglich ist... -
Seite 20: Ölwechsel
Bereiten Sie die notwendige Ölmenge vor (siehe “Ölsorte/ -Menge”) WARNUNG Wenn dunkel verfärbtes Öl ähnlich dem abgebildeten Beispiel Die Verwendung von chemisch verunreinigtem oder festgestellt wird, müssen Sie unverzüglich den Busch verschmutztem Öl kann zu einem gefährlichen Pumpenzustand Kundenservice kontaktieren. führen der einen Personenschaden verursachen kann. Ölwechsel HINWEIS: Die im Installationshandbuch angegebene Ölmenge ist ein... -
Seite 21: Prüfen Des Leckschutzrückschlagventils (Zubehör)
(”Declaration of Decontamination”), Formblatt bei Tragen Sie Schutzkleidung bei der Durchführung von www.buschvacuum.com herunterladbar. Demontagearbeiten. Die Vakuumpumpe wird vom Busch Service nur mit einer vollständig u die Vakuumpumpe als Metallabfall entsorgen ausgefüllten und mit einer rechtsverbindlichen Unterschrift versehenen Erklärung über die Kontaminierung (“Declaration of –... -
Seite 22: Ölsorte/ -Menge
Ölsorte/ -menge Ölsorte l Sicherstellen, dass das Öl den angegebenen Daten entspricht: Busch YLC 250 B, Art. Nr. 0831 131 400 (0,5 l @ 1 kg) – WARNUNG Die Verwendung von chemisch verunreinigtem oder verschmutztem Öl kann zu einem gefährlichen Pumpenzustand führen der einen Personenschaden verursachen kann. -
Seite 23: Technische Daten
Technische Daten BC 0600 F Technische Daten 50 Hz /h (cfm) 520 (305) Nennsaugvermögen 60 Hz /h (cfm) 620 (365) 2.25 x 10 Enddruck Torr mbar 3 x 10 (50 Hz) Motornennleistung (60 Hz) (50 Hz) Motornennleistung (60 Hz) 50 Hz Maximaler Nennstrom 60 Hz (50 Hz) -
Seite 24: Eu-Konformitätserklärung
EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. -
Seite 25: Uk-Konformitätserklärung
UK-Konformitätserklärung Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) der übergeordneten Maschine bzw. - Seite 26 Note...
