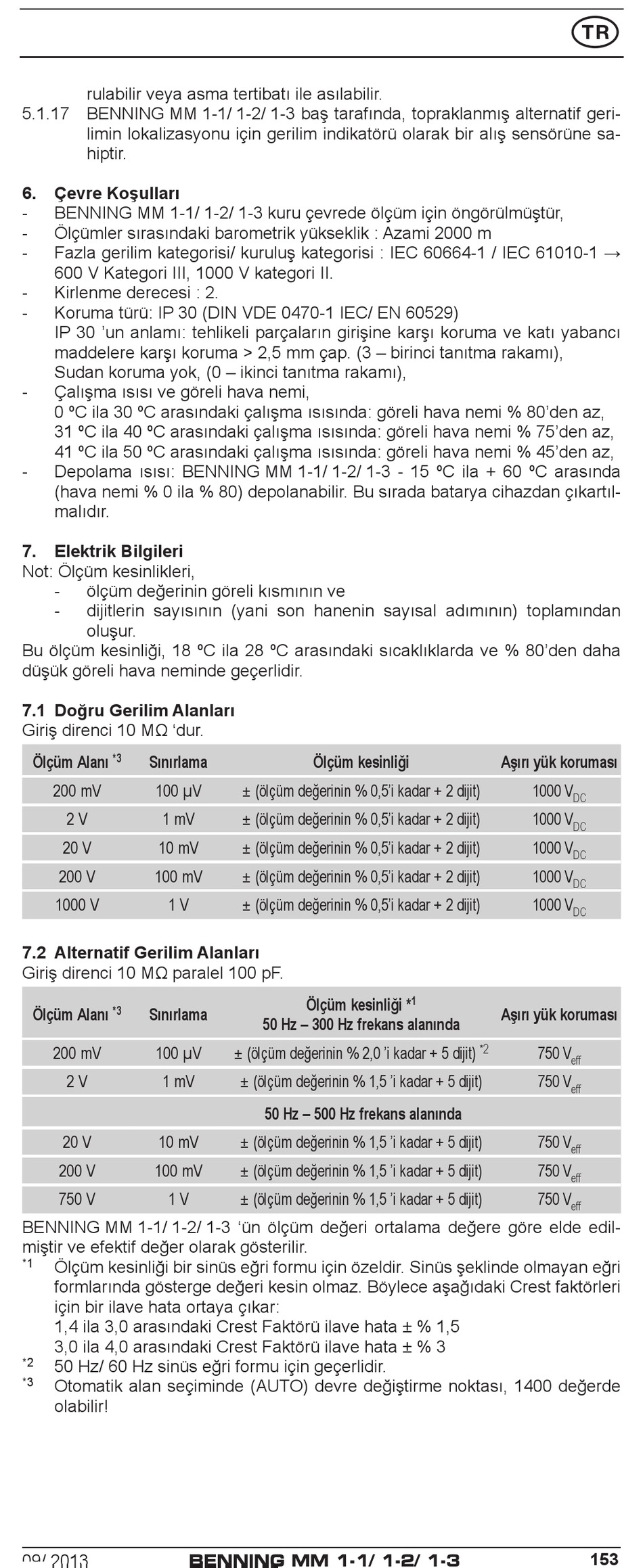

rulabilir veya asma tertibatı ile asılabilir.
5.1.17 BENNING MM 1-1/ 1-2/ 1-3 baş tarafında, topraklanmış alternatif geri-
limin lokalizasyonu için gerilim indikatörü olarak bir alış sensörüne sa-
hiptir.
6. Çevre Koşulları
- BENNING MM 1-1/ 1-2/ 1-3 kuru çevrede ölçüm için öngörülmüştür,
- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m
- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1 / IEC 61010-1 →
600 V Kategori III, 1000 V kategori II.
- Kirlenme derecesi : 2.
- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
IP 30 'un anlamı: tehlikeli parçaların girişine karşı koruma ve katı yabancı
maddelere karşı koruma > 2,5 mm çap. (3 – birinci tanıtma rakamı),
Sudan koruma yok, (0 – ikinci tanıtma rakamı),
- Çalışma ısısı ve göreli hava nemi,
0 ºC ila 30 ºC arasındaki çalışma ısısında: göreli hava nemi % 80'den az,
31 ºC ila 40 ºC arasındaki çalışma ısısında: göreli hava nemi % 75'den az,
41 ºC ila 50 ºC arasındaki çalışma ısısında: göreli hava nemi % 45'den az,
- Depolama ısısı: BENNING MM 1-1/ 1-2/ 1-3 - 15 ºC ila + 60 ºC arasında
(hava nemi % 0 ila % 80) depolanabilir. Bu sırada batarya cihazdan çıkartıl-
malıdır.
7. Elektrik Bilgileri
Not: Ölçüm kesinlikleri,
- ölçüm değerinin göreli kısmının ve
- dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından
oluşur.
Bu ölçüm kesinliği, 18 ºC ila 28 ºC arasındaki sıcaklıklarda ve % 80'den daha
düşük göreli hava neminde geçerlidir.
7.1 Doğru Gerilim Alanları
Giriş direnci 10 MΩ 'dur.
Ölçüm Alanı *3
200 mV
2 V
20 V
200 V
1000 V
7.2 Alternatif Gerilim Alanları
Giriş direnci 10 MΩ paralel 100 pF.
Ölçüm Alanı *3
200 mV
2 V
20 V
200 V
750 V
BENNING MM 1-1/ 1-2/ 1-3 'ün ölçüm değeri ortalama değere göre elde edil-
miştir ve efektif değer olarak gösterilir.
*1
Ölçüm kesinliği bir sinüs eğri formu için özeldir. Sinüs şeklinde olmayan eğri
formlarında gösterge değeri kesin olmaz. Böylece aşağıdaki Crest faktörleri
için bir ilave hata ortaya çıkar:
1,4 ila 3,0 arasındaki Crest Faktörü ilave hata ± % 1,5
3,0 ila 4,0 arasındaki Crest Faktörü ilave hata ± % 3
*2
50 Hz/ 60 Hz sinüs eğri formu için geçerlidir.
*3 Otomatik alan seçiminde (AUTO) devre değiştirme noktası, 1400 değerde
olabilir!
09/ 2013
Sınırlama
100 µV ± (ölçüm değerinin % 0,5'i kadar + 2 dijit)
1 mV ± (ölçüm değerinin % 0,5'i kadar + 2 dijit)
10 mV ± (ölçüm değerinin % 0,5'i kadar + 2 dijit)
100 mV ± (ölçüm değerinin % 0,5'i kadar + 2 dijit)
1 V ± (ölçüm değerinin % 0,5'i kadar + 2 dijit)
Sınırlama
50 Hz – 300 Hz frekans alanında
100 µV ± (ölçüm değerinin % 2,0 'i kadar + 5 dijit)
1 mV ± (ölçüm değerinin % 1,5 'i kadar + 5 dijit)
50 Hz – 500 Hz frekans alanında
10 mV ± (ölçüm değerinin % 1,5 'i kadar + 5 dijit)
100 mV ± (ölçüm değerinin % 1,5 'i kadar + 5 dijit)
1 V ± (ölçüm değerinin % 1,5 'i kadar + 5 dijit)
BENNING MM 1-1/ 1-2/ 1-3
Ölçüm kesinliği
Ölçüm kesinliği * 1

Aşırı yük koruması
1000 V
DC
1000 V
DC
1000 V
DC
1000 V
DC
1000 V
DC
Aşırı yük koruması
*2 750 V
eff
750 V
eff
750 V
eff
750 V
eff
750 V
eff
