10 Elektrischer Anschluss
10.1 Elektrischer Anschluss mit M12

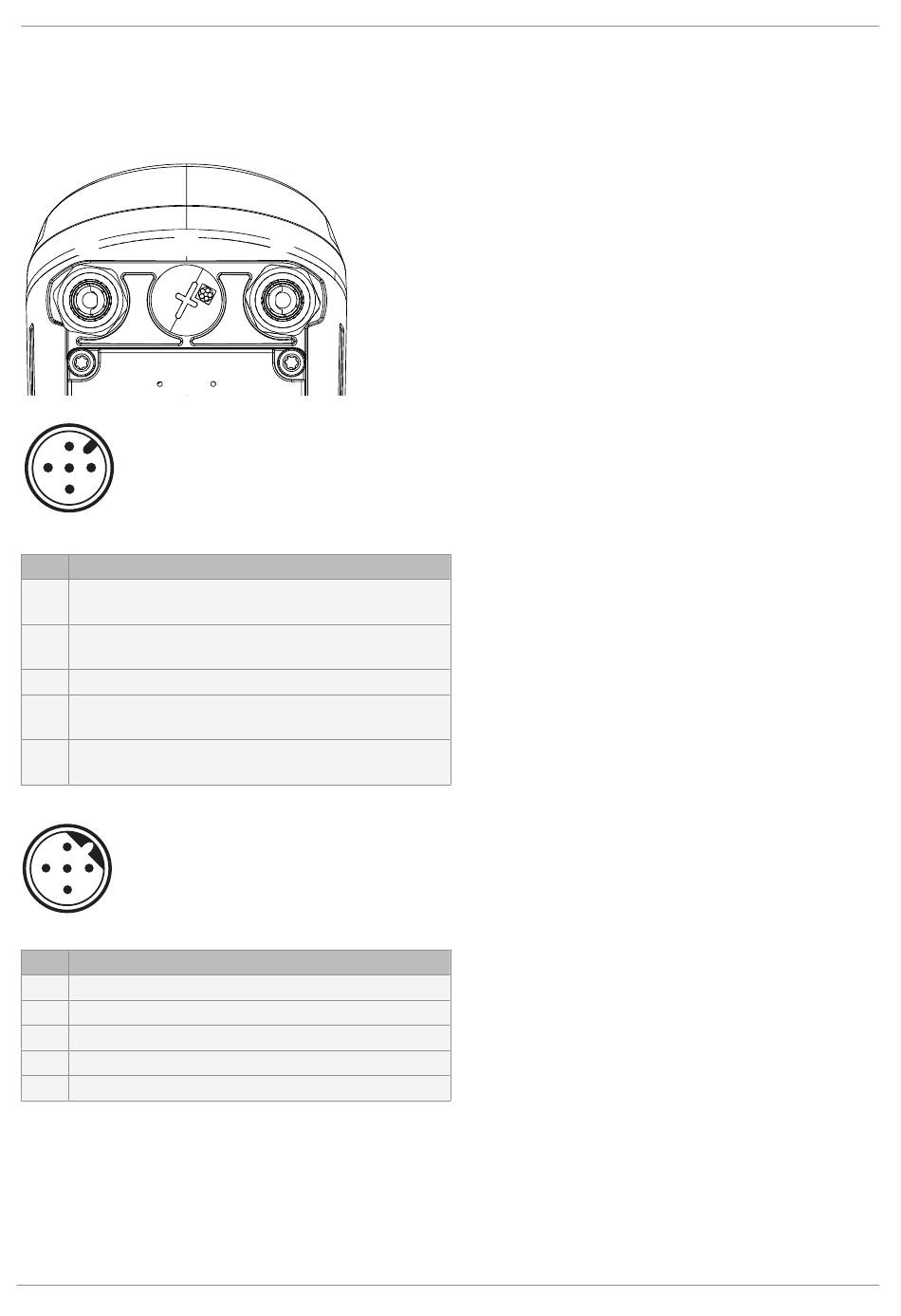

Lage der Gerätestecker
X1
X2
Anschluss X1
2
1
3
5
4
5-poliger M12-Einbaustecker, A-kodiert
Pin
1
Iw+ Sollwerteingang (4...20 mA Stromschleife) / opt.
HART
2
Iw- Sollwerteingang (4...20 mA Stromschleife) / opt.
HART
3
n.c.
4
Iout+, Istwertausgang (4...20 mA / nicht intern versorgt;
passiv)
5
Iout-, Istwertausgang (4...20 mA / nicht intern versorgt;
passiv)
Anschluss X3
2
3
5
1
4
5-poliger M12-Einbaustecker, B-kodiert
Pin
1
DigIn +
2
DigIn -
3
n.c.
4
DigOut+
5
DigOut-
www.gemu-group.com
X3
Signalname
Signalname
19 / 31
10 Elektrischer Anschluss
GEMÜ 1441 cPos-X
