8 Servicearbeiten
Maximaler Druckluftabfall zwischen Saug- und Druckseite
der Heizluftleitung:
2,0 mbar (20 mm WS) Air Top 3500
3,0 mbar (30 mm WS) Air Top 5000
HINWEIS
Bei Überschreitung dieses Wertes ist die Auslösung des
Temperaturbegrenzers zu erwarten. Der Heizluftschlauch
ist an den Verbindungen zu sichern.
Das Heizgerät kann bei Verwendung im Umluftbetrieb
auch ohne jedes Zubehör für die Heizluftführung
eingesetzt werden. Ein Kurzschluss des Heizluftstroms
ist zu vermeiden.
8.6.2 Brennstoffversorgung
Der Brennstoff wird dem Kraftstoffbehälter des
Fahrzeuges oder einem separaten Brennstoffbehälter
entnommen. Die Angaben über zulässigen Druck an der
Brennstoffentnahmestelle sind Abb. 801 zu entnehmen.
zulässige
Brennstoffzulaufhöhe
H (m)
0,00
1,00
2,00
zulässige
Brennstoffsaughöhe
S (m)
0,00
0,50
1,00
802
bei max. zul. Überdruck
(bar) in der
Brennstoffleitung
0,20
0,11
0,03
bei max. zul. Unterdruck
(bar) im
Brennstofftank
-0,10
-0,06
-0,02
8.6.2.1 Brennstoffentnahme
Die Brennstoffentnahme muss aus dem Kraftstoffbehälter
oder separatem Tank erfolgen (Abb. 802, 803 und 804).
Mit dieser separaten Brennstoffentnahme wird eine
Druckbeeinflussung ausgeschlossen.
HG
HG
l
2
i ø 2 mm
HG
HG
i ø 2 mm
l
2
≤ 10 m
l
+ l
1
2
≤ 1,2 m
l
1
≤ 8,8 m
l
2

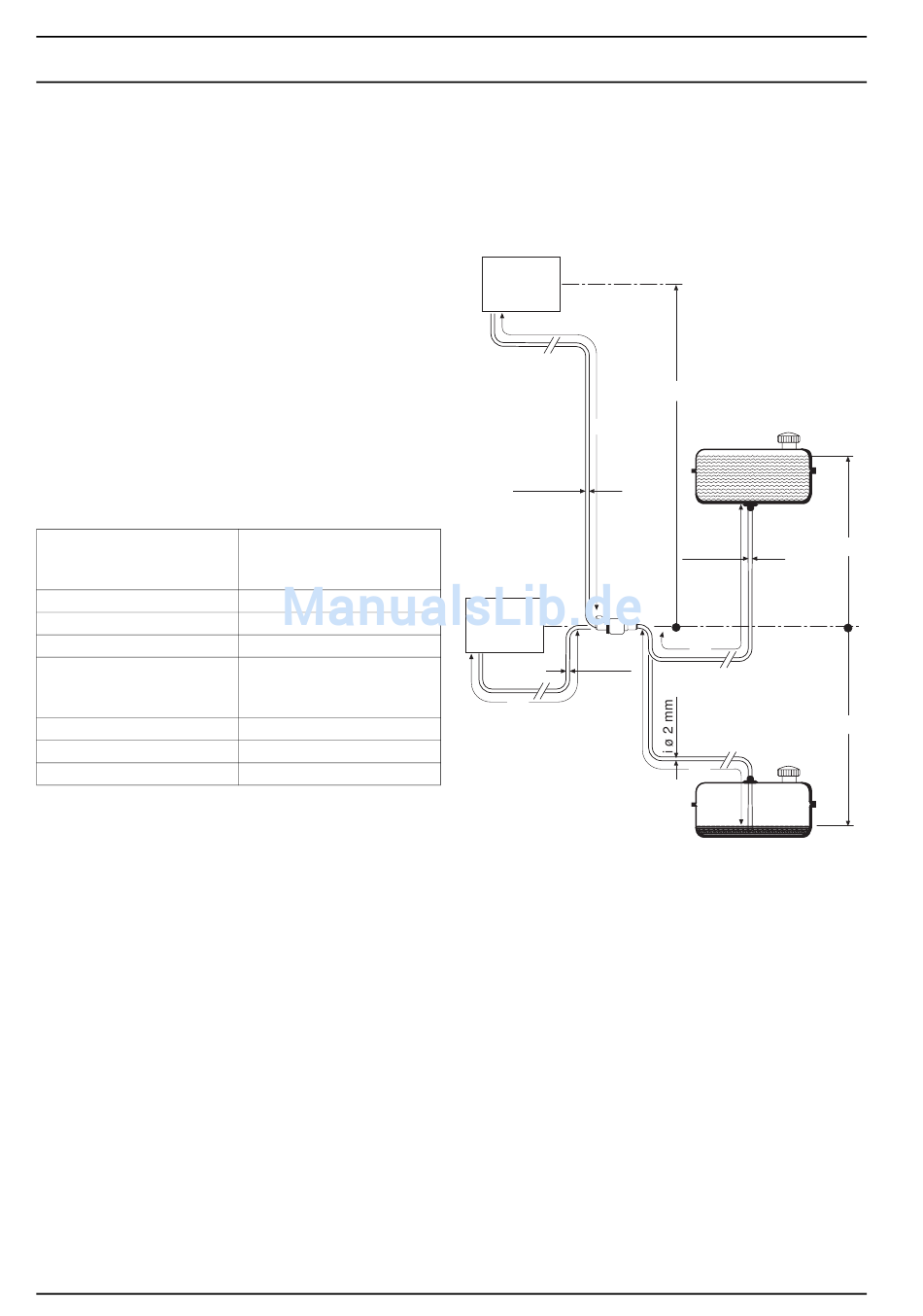

Abb. 801 Brennstoffversorgung
Air Top 3500/5000
max. 3 m
i ø 2 mm
l
1
l
1
H
S
