9 Instandsetzung
9.1.2.2 Einbau eines Brenners mit Blende
Allgemeines
Umrüstkit, 12 V (Ident-Nr. 679 84A)
Umrüstkit, 24 V (Ident-Nr. 679 56A)
Der Umrüstkit beinhaltet:
1 Brenner mit Blende
1 Brennrohr
3 EJOT FDS Schrauben SF
Durchführung
1. Brenner mit Brennrohr ausbauen und aussondern
(siehe 9.2.8.1).
2. Glühstift/Flammwächter (11) in den Brenner mit
Blende (17) einführen (Kabel in Richtung Öffnung für
Kabeltülle in der Blende) und mit Linsenschraube (9)
befestigen.
3. Kabel des Glühstifts/Flammwächters (11) durch die
Öffnung in der Blende führen.
4. Linsenschraube (9) mit 0,8 ± 0,08 Nm anziehen.
902
5. Neue Dichtung (13) am Flansch des
Wärmeübertragers (14) in die Nut einlegen.
6. Brennrohr (12) in Zusammenbaulage bringen und mit
Torx-Schrauben (16) befestigen.
7. Schrauben mit 4,0 ± 0,4 Nm anziehen.
8. Brenner mit Blende (17) nach unten halten, Brennrohr
(12) einfädeln und Brenner mit einer Drehbewegung
mit Brennrohr in Zusammenbaulage bringen.
9. Blende und Brennrohr (12) mit EJOT FDS Schrauben
(10) befestigen.
10. EJOT FDS Schrauben SF (10) mit 2,5 ± 0,25 Nm
anziehen.
11. Tülle der Brennstoffzuführung in das Gehäuse des
Wärmeübertragers (14) eindrücken.
12. Kabel des Glühstift/Flammwächters (11) durch den
Wärmeübertrager fädeln und Tülle eindrücken.
13. Brenn- und Heizluftgebläse anbauen (siehe 9.2.5.2).
14. Steuergerät einbauen (siehe 9.2.4.2).
15. Dämmmatte (15) aufsetzen.
16. Gehäuseteile/Abdeckungen wieder anbringen.

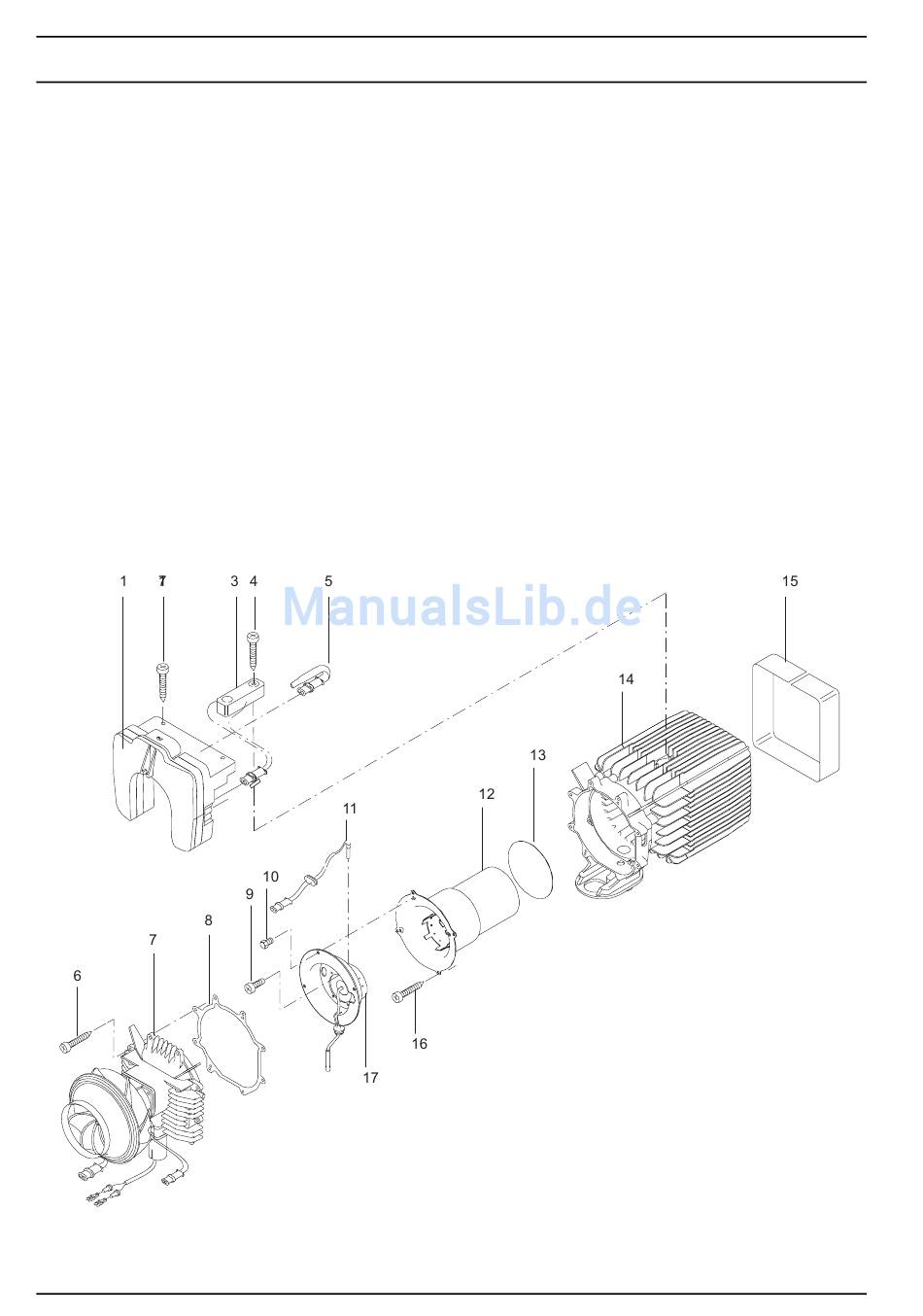

1 Steuergerät
2 Torx-Schraube (2)
3 Temperaturbegrenzer
4 Torx-Schraube
5 Temperaturfühler
6 Torx-Schraube (8)
7 Brenn- und Heizluftgebläse (Antrieb)
8 Flachdichtung
9 Linsenschraube
10 EJOT FDS Schraube SF (3)
11 Glühstift/Flammwächter
12 Brennrohr
13 Dichtung
14 Wärmeübertrager
15 Dämmmatte
16 Torx-Schraube (4)
17 Brenner mit Blende
