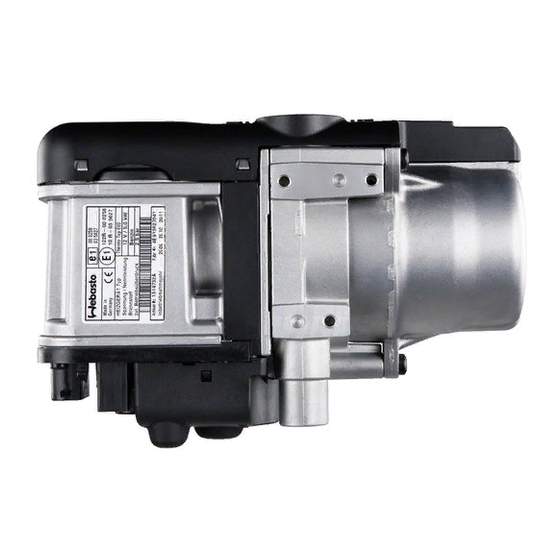

Webasto Thermo Top Einbauanweisung
Typ bw50 (benzin), typ dw50 (diesel)
Vorschau ausblenden
Andere Handbücher für Thermo Top:
- Werkstatt-handbuch (59 Seiten) ,
- Handbuch (59 Seiten) ,
- Einbauanweisung (32 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top
Inhaltszusammenfassung für Webasto Thermo Top
- Seite 1 Wasser-Heizgeräte Einbauanweisung Thermo Top Tele Thermo Top ab Serien-Nr. 300 000 Thermo Top T Tele Thermo Top T ab Serien-Nr. 300 000 Stand-Zuheizung Typ BW50 (Benzin) Typ DW50 (Diesel) Die Betriebsanweisung vor Inbetriebnahme des Heizgerätes unbedingt lesen. 08/2000...
-
Seite 2: Inhaltsverzeichnis
Thermo Top Inhaltsverzeichnis Seite Einbauanweisung Gesetzliche Bestimmungen Einbauort Einbaubeispiel Thermo Top Brennstoffeinbindung Brennluftversorgung Einlegeplatte Abgasleitung Elektrische Anschlüsse Schaltplan Erstinbetriebnahme Fehlersuche Ausführung Technische Daten Abnahmebestätigung Benzin Abnahmebestätigung Diesel Webasto Service-Telefon... -
Seite 3: Einbauanweisung
Thermo Top Einbauanweisung Gesetzliche Bestimmungen für den Einbau werden. Der jeweilige Betriebszustand des Heizgerätes – mindes- tens ein- oder ausgeschaltet – muss leicht erkennbar sein. Für die Prüfung des Heizgerätes nach §§ 19, 20 oder 21 Die Entnahme der Brennluft aus dem Innenraum des StVZO sind in erster Linie folgende Bestimmungen zu be- Fahrzeuges ist nicht gestattet. -
Seite 4: Einbauort
“B” befindet. Damit ist gewährleistet, dass bei einem Un- fall das Heizgerät unter dem Getriebe weggleiten kann. - gemäß fahrzeugspezifischer Webasto Einbauvorschrift, die bei der Überprüfung durch einen amtlich anerkann- ten Sachverständigen mit vorzulegen ist. Bild 3: Einbaulage HINWEIS: Das Heizgerät darf in der Halteplatte nicht hängend mon-... - Seite 5 4 Liter betragen. Die Einbindung des Heizgerätes in den Kühlkreislauf hat im Vorlauf des fahrzeugeigenen Wärmetauschers zu erfol- gen. Grundsätzlich sind die von Webasto mitgelieferten Wasser- Bild 4: Einbindung in Motor-Wasser- schläuche zu verwenden. Ist dies nicht der Fall, müssen Kreislauf “Inline-Einbindung”...
-
Seite 6: Einbaubeispiel Thermo Top
Thermo Top Thermo Top Bild 6: Einbaubeispiel für Heizgerät in PKW Kühler Steuergerät (im Heizgerät) Vorwahluhr Kühlwasserthermostat Relais (für Fahrzeuggebläse) Brennstoffentnahme Wasserpumpe (des Kfz-Motors) Regulierventil der Fahrzeugheizung Brennstoffpumpe (im Heizgerät) Kfz-Motor mit serienmäßiger Ausstattung Wärmetauscher Fahrzeugheizung Abgas-Schalldämpfer bei Bedarf Wasserheizgerät Gebläse der Fahrzeugheizung... -
Seite 7: Brennstoffeinbindung
Brennluftversorgung Motor Rücklaufleitung Als Brennstoffleitungen zwischen Brennstoffanschlüssen Die Entnahmestelle für die Brennluft muss an einer mög- und Heizgerät dürfen nur die von Webasto mitgelieferte lichst kühlen, spritzwassergeschützten Stelle mittels Brenn- Spezialleitungen verwendet werden. Bei Verwendung von luftleitung erfolgen. Vorlaufleitung Schläuchen sind die Verbindungsstellen mit Schlauch- schellen zu sichern. -
Seite 8: Einlegeplatte
Die Abgasleitung ist an der Einlegeplatte vormontiert. Überschreitet die Temperatur im Einbaukasten die zulässi- ge Umgebungstemperatur des Heizgerätes, muss die Be- Die Einlegeplatte wird mit 2 Schrauben M3 an der Halte- lüftungsöffnung nach Rücksprache mit Webasto ver- platte befestigt. größert werden. HINWEIS: Die Brennluftansaugöffnung ist so anzuordnen, dass ein... -
Seite 9: Elektrische Anschlüsse
10° Die Ansteuerung des Fahrzeuggebläses erfolgt durch das Fahrzeuggebläserelais, siehe Schaltplan Bild 15. Bild 12: Abgasrohrmündung Nach Einbau einer Tele Thermo Top Heizung muss der Einbaulage Sender zugeordnet werden. HINWEIS: Der Anschluss im Steuergerät (Heizung) ist für ein Geblä- Der Telestsrtsender wird gemäß Betriebsanweisung ange- serelais ausgelegt (Imax = 0,5 A). - Seite 10 Thermo Top Legende für Schaltpläne: Pos. Benennung Bemerkung Heizgerät Thermo Top Diagnose Steuergerät Fahrzeuggebläsesicherung im Fahrzeug vorhanden Flachsicherungshalter Flammwächter Option Temperaturfühler Überhitzungsschutz Glühstift Sicherung 15A Flachsicherung SAE J 1284 Sicherung 1A Flachsicherung SAE J 1284 Sicherung 25A Flachsicherung SAE J 1284...
- Seite 11 Thermo Top (75) 15 gn/ws I max. = 0,5 A ϑ ϑ ϑ Bild 15: Automatikschaltung für Thermo Top Thermo Top T Tele Thermo Top , 12V Vorwahluhr (Legende siehe Seite 8)
-
Seite 12: Erstinbetriebnahme
Thermo Top Erstinbetriebnahme Störabschaltung bei Unter- oder Überspannung Nach dem Einbau des Heizgerätes ist der Wasserkreislauf Bei einer Unterspannung von 9,8 0,3 Volt (gemessen sowie das Brennstoffversorgungssystem sorgfältig zu ent- am Kabelbaumeingang) über eine Dauer von 20 Sekun- lüften. Dabei müssen die Vorschriften des Fahrzeugher- den erfolgt eine Störabschaltung mit einem Nachlauf von... -
Seite 13: Fehlersuche
Thermo Top Fehlersuche Fehlersymptom Mögliche Ursache Fehlerbehandlung Heizgerät läßt sich nicht einschalten Heizgerät ist in Überhitzungsverriegelung 15A Sicherung ziehen Ursache ermitteln Sommer/Winter-Schalter in Sommer-Posittion umschalten Batterie leer laden Sicherung defekt auswechseln Vorwahluhr defekt Mittels Komponententester am Heizgerät prüfen, ob Uhr durchschaltet: dazu Stecker X14 vom Heizgerät trennen, mit Komponententester... -
Seite 14: Ausführung
Thermo Top Ausführung Thermo Top Benzin Typ BW 50 Wasserheizgerät für Brennstoff “Benzin” mit Brennstoffzwischen- speicher Thermo Top Diesel Typ DW 50 Wasserheizgerät für Brennstoff “Diesel/Heizöl EL” mit Brennstoff- zwischenspeicher Die Wasserheizgeräte Thermo Top sind für 12 Volt ausgelegt. -
Seite 15: Technische Daten
Thermo Top Heizgerät Betrieb Benzin Diesel Technische Daten Typ BW 50 Typ DW 50 Prüfzeichen S238 S239 Die nebenstehenden technischen Daten verstehen sich, Bauart Wasserheizgerät mit Verdampferbrenner soweit keine Grenzwerte angegeben sind, mit den bei Heizgeräten üblichen Toleranzen von 10% bei einer Um- Wärmestrom... -
Seite 16: Abnahmebestätigung Benzin
Thermo Top... -
Seite 17: Abnahmebestätigung Diesel
Thermo Top... - Seite 18 Thermo Top...
-
Seite 19: Webasto Service-Telefon
Thermo Top Webasto “Service-Telefon”... - Seite 20 Änderungen vorbehalten Webasto Thermosysteme GmbH 82131 Stockdorf . Kraillinger Str. 5 . Telefon (089) 8 57 94-0 Telefax (089) 8 57 94-448 . Telex 5 23 647 webas d Ident. Nr 776...
