Webasto Air Top 3500 Einbauanleitung
Luft-heizgeräte für opel movano
Vorschau ausblenden
Andere Handbücher für Air Top 3500:
- Einbauanweisungen (42 Seiten) ,
- Einbauanweisung (112 Seiten) ,
- Bedienungs- und wartungsanweisung (4 Seiten)
Inhaltsverzeichnis
Werbung
Luft-Heizgeräte
Air Top 3500
6
4 5
2
Legende zu Bild 1

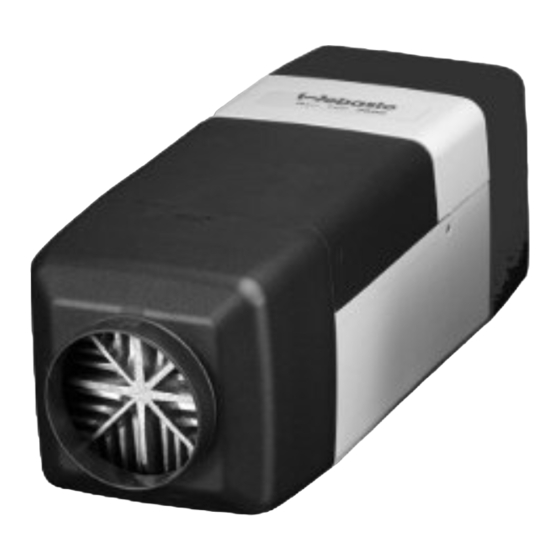

1 Heizgerät Air Top 3500 D
2 Brennluftansaugleitung
3 Abgasleitung
4 Vorwahluhr
5 Dosierpumpe
6 Heizluftansaugung
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren, wenn
Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen technischen
Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Reparatur nötigen
technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 90 073 55B
e1
00 0015
1
3
Schutzgebühr 10.- Euro
Einbauanleitung
OPEL Movano
Diesel
Nur für Kastenwagen und Kombi mit
Schiebetüre rechts
Nur für Linkslenker
Gültigkeit siehe Seite 3
1
© Webasto Thermosysteme International GmbH Germany
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Air Top 3500
Inhaltszusammenfassung für Webasto Air Top 3500
-
Seite 1: Opel Movano
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 2: Inhaltsverzeichnis
Air Top 3500 Movano Inhaltsverzeichnis OPEL Movano Gültigkeit Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Allgemeines Einbauschema Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Einbau Heizgerät Heizluftführung Umluftansaugung Abgasanlage Brennluftansaugleitung Brennstoffeinbindung Elektrische Verbindungen Vorwahl-/Kombi-Uhr Bedienelement (Option) Verkleidungsteile montieren Abschließende Arbeiten Gültigkeit Hersteller Handelsbezeichnung EG-BE-Nr. -
Seite 3: Heizgerät / Einbaukit
Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung" und der „Bedienungs- und Wartungs- anweisung" Air Top 3500 zu befolgen. Die entsprechenden anerkannten Regeln der Technik sowie even- tuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Allgemeines Einbauschema
Air Top 3500 Movano Allgemeines Einbauschema... -
Seite 5: Allgemeine Hinweise
Movano Air Top 3500 Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen Vorarbeiten... -
Seite 6: Einbau Heizgerät
Air Top 3500 Movano Einbau Heizgerät HINWEIS: Beiliegende Bohrschablone möglichst genau anle- gen, gegebenenfalls Unterbodenschutz in den Ecken gemäß Bild (Pfeile) entfernen! Position der 4 Bohrungen Ø 10mm mit Bild 6 und Bild 7 vergleichen! Bohrungen dürfen nicht im Bereich der Sicken liegen! - Beiliegende Bohrschablone (2) gemäß... -
Seite 7: Heizgerät Vormontieren
Movano Air Top 3500 Heizgerät vormontieren - Deckel vom Heizgerät abnehmen - Kabelbaum (1) aufstecken - Deckel (1) um 180° gedreht aufsetzen - Heizgerät-Halter (3) mit 4 Muttern selbstsichernd M6 (1,2,5,6) und Scheiben am Heizgerät befestigen - Spritzschutz-Halter (4) lose auf dem Heizgerät-Hal-... -
Seite 8: Heizluftführung
Air Top 3500 Movano Heizluftführung - Durchführung (2) in vorhandene Öffnung einsetzen - Lochbild (1,3,4,5) der Durchführung auf Bodenblech übertragen - Durchführung entfernen und 4 Bohrungen Ø 4,5mm (1,3,4,5) bohren HINWEIS: Durchführung mit Dichtmasse abdichten! - Durchführung (2) mit 4 Schrauben M4x12, 8 Schei-... -
Seite 9: Heizluftführung Vormontieren
Movano Air Top 3500 Heizluftführung vormontieren - Vom beiliegenden flexiblen Rohr Ø 80mm 125mm ablängen - Abzweigung 80/60/60/80 (1 bzw. 16/3) mit flexi- blem Rohr 125mm lang (16/2) verbinden und mit Schlauchschelle befestigen - Reduzierung 80/60 (1) auf flexibles Rohr 125mm... -
Seite 10: Heizluftverteilung Vormontieren
Air Top 3500 Movano Heizluftverteilung vormontieren - Vom beiliegenden PAK-Rohr Ø 60mm (2) 400mm ablängen und auf Heizluftkrümmer 90° (1) aufstek- - Vom beiliegenden PAK-Rohr Ø 60mm (2) 200mm ablängen und auf Heizluftkrümmer 90° (1) und auf Verteiler 60/60/60 (3) aufstecken Heizluftverteilung montieren - Vormontiertes Rohrstück (1) 400mm lang mit Heiz-... - Seite 11 Movano Air Top 3500 Bei Fahrzeug mit Seitenverkleidung: ACHTUNG: Die Maßangaben 40mm und 60mm sind Vorgaben bei einer Seitenwand, die bis zum Bodenblech reicht. Sollte eine Seitenwand-Variante eingebaut sein, die nicht bis zum Bodenblech reicht, müssen diese Maße entsprechend dem Abstand zum Bodenblech errech- net werden! - Seitenverkleidung gemäß...
-
Seite 12: Umluftansaugung
Air Top 3500 Movano - Je eine drehbare Ausströmlamelle (1) auf die Aus- strömer aufclipsen - Vom beiliegenden flexiblen Rohr Ø 80mm 120mm ablängen - Flexibles Rohr 110mm lang (1) gemäß Bild formen, auf Heizgerät Heizluftaustritt und auf Durchführung stecken und mit Schlauchschellen befestigen Umluftansaugung - Öffnung (1) Ø... - Seite 13 Movano Air Top 3500 - Heizluftkrümmer 90° (1) auf Durchführung (3) auf- stecken und mit 3 Blechschrauben (2) befestigen - Heizluftkrümmer senkrecht nach unten drehen - Lochbild (1,2,3) der Durchführung (4) in Einstiegs- verkleidung mit Bohrer Ø 2,5mm abbohren - Durchführung (4) mit 3 Blechschrauben an Ein- stiegsverkleidung befestigen - Durchführung (4) von hinten mit Dichtmasse ab-...
-
Seite 14: Abgasanlage
- Brennluftansaugleitung gemäß Bild verlegen und mit Rohrschelle und Blechschraube am Längsträger befestigen HINWEIS: Bei gemeinsamer Verwendung einer Webasto-Was- serheizung und einer Webasto-Luftheizung muss die Abgasleitung der Wasserheizung entlang dem linken Seitenschweller verlegt werden! Auf genügend Abstand zwischen Abgasleitung der Wasserheizung und Brennluftansaugleitung der Luft-... -
Seite 15: Brennstoffeinbindung
Movano Air Top 3500 Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist. An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten, siehe Ein- bauanweisung! Nicht bei MJ04: - Bohrung Ø 9,2mm (2) in den Querträger ca. 150 mm vom rechten Längsträger zur Befestigung der Do-... - Seite 16 Air Top 3500 Movano - Mecanyl-Brennstoffleitung und Kabelbaum der Do- sierpumpe im Schutzschlauch (5) im Querträger hinter Kraftstofftank zur linken Fahrzeugseite füh- ren, dabei bei Handbremsführung den Schutz- schlauch durch Öffnungen im Querträger heraus- und wieder zurückführen - In beide Öffnungen (1,4) aufgeschnittene Gummi- tüllen einsetzen...
-
Seite 17: Elektrische Verbindungen
Movano Air Top 3500 Brennstoffentnehmer HINWEIS: Einbaulage des Brennstoffentnehmers beachten, sie- he Einbauanweisung! - Fahrzeugeigene Kraftstoff-Rücklaufleitung (rot) (1) an der im Bild dargestellten Position ca. 50mm vor der Kupplung trennen - Brennstoffentnehmer (2) mit 2 Schlauchschellen in die getrennte Kraftstoff-Rücklaufleitung einsetzen - Mecanyl-Brennstoffleitung (4) mit Schlauchstück (3) - Seite 18 Air Top 3500 Movano Kabelbäume verlegen - Leitungen schwarz, blau, rot, weiss und gelb des vormontierten Kabelbaumes vom Innenraum durch vorhandene Tülle in den Sicherungs/Relaiskasten verlegen HINWEIS: Leitung grau verbleibt im Innenraum! - Kabelbaum der Vorwahl/Kombi-Uhr (1) hinter dem fahrzeugeigenen Sicherungs/Relaiskasten verle- gen und seitlich durch vorhandene Aussparung in den Sicherungs/Relaiskasten führen...
- Seite 19 Movano Air Top 3500 Nicht bei MJ04: - Plusleitung (rot) (1) vom Flachsicherungshalter 15A bzw. 20A zum Batterie-Pluspol führen und mit Ka- belschuh an vorhandener Schraube am Pluspol an- schließen - Masseleitung (braun) (2) vom Kabelbaum Heizgerät zum Batterie-Minuspol führen und mit Kabelschuh an vorhandener Schraube am Minuspol anschlie- ßen...
-
Seite 20: Vorwahl-/Kombi-Uhr
Air Top 3500 Movano Vorwahl-/Kombi-Uhr Einbauort: Dachkonsole! HINWEIS: Der dargestellte Einbauort der Vorwahl/Kombi-Uhr (1) ist eine Empfehlung! Vor der Montage bitte den Ein- bauort der Vorwahluhr mit Ihrem Kunden abstimmen - Beiliegende Schablone an der Innenbeleuchtung (2) der Dachverkleidung anlegen und Lochbild so- wie den Ausschnitt für Vorwahl/Kombi-Uhr übertra-... -
Seite 21: Bedienelement (Option)
Movano Air Top 3500 Bedienelement (Option) - Verkleidung (1) abbauen - Bohrung Ø 12 mm gemäß Bild in die Verkleidung bohren - Kabelbaum vom Heizgerät zum Bedienelement (2) verlegen - Stecker vom Kabelbaum Heizgerät am Bedienele- ment aufstecken und Abdeckung einclipsen - Bedienelement gemäß... - Seite 22 Air Top 3500 Movano - Heizgeräteverkleidung mit 2 Bundmuttern (1,2) an Stehbolzen befestigen...
-
Seite 23: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf ca. 1/3 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus-... - Seite 24 Air Top 3500 Movano Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 10/03 Druck: Steffen...
