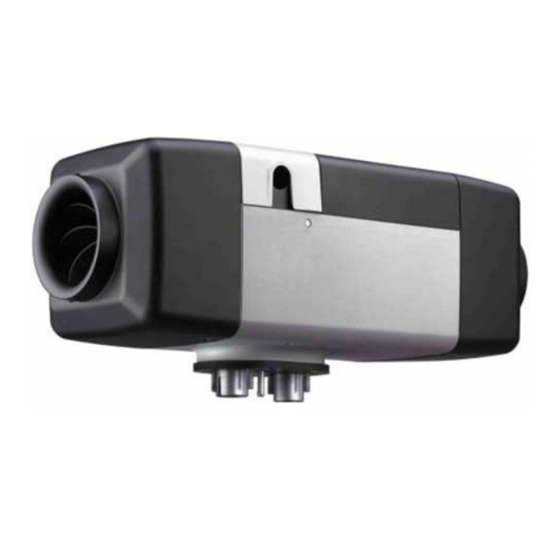

- Seite 1 Luft-Heizgeräte Werkstatt-Handbuch Luft-Heizgeräte Air Top 3500 ST Air Top 5000 ST Type Air Top 3500/5000 ST B (Benzin) Type Air Top 3500/5000 ST D (Diesel) Type Air Top 3500 ST D Volume Plus (Diesel) 04/2004 03/2003...
-
Seite 2: Inhaltsverzeichnis
Air Top 3500/5000 ST Inhaltsverzeichnis Inhaltsverzeichnis Einleitung Inhalt und Zweck............................ 101 1.1.1 Verwendung der Luftheizgeräte ....................101 Bedeutung der Hervorhebungen ......................101 Zusätzlich zu verwendende Dokumentation ..................101 Gesetzliche Bestimmungen und Sicherheitshinweise ................101 1.4.1 Gesetzliche Bestimmungen für den Einbau ................101 1.4.2 Allgemeine Sicherheitshinweise .................... - Seite 3 Inhaltsverzeichnis Air Top 3500/5000 ST Fehlersuche und -beseitigung Allgemeines ............................501 Allgemeine Fehlersymptome ........................ 501 Fehlersymptome während des Funktionsablaufs ................. 502 Störcodeausgabe..........................503 Funktionsprüfungen Allgemeines ............................601 Einstellungen ............................601 6.2.1 Einstellung des CO -Gehaltes....................601 Prüfungen einzelner Bauteile........................ 601 6.3.1 Widerstandsprüfung des Glühstifts/Flammwächters ..............
- Seite 4 Air Top 3500/5000 ST Inhaltsverzeichnis Instandsetzung Allgemeines ............................901 9.1.1 Massnahmen an Bauteilen im zerlegten Zustand ............... 901 9.1.2 Durchführung von Modifikationen....................901 Zerlegung und Zusammenbau....................... 902 9.2.1 Entfernen der Gehäuseteile......................902 9.2.2 Aufsetzen der Gehäuseteile ......................902 9.2.3 Wechsel des Steuergerätes ......................904 9.2.4 Wechsel des Überhitzungssensors .....................
- Seite 5 Systemschaltplan 24V (Diesel) ADR-Betrieb mit Bedienelement ohne Nebenantrieb ......706 Schematischer Anschluss der Kombiuhr ....................707 Brennstoffversorgung..........................802 Webasto-Tankentnehmer .......................... 803 Brennstoffentnahme aus dem Kunststofftank (Entnahme über Tankablassschraube)......803 Brennstoffentnahme aus dem Kunststofftank (Entnahme über Tankarmatur)........... 803 Rohr-/Schlauchverbindungen ........................804 Dosierpumpe, Einbaulage..........................
-
Seite 6: Einleitung
Die das vorliegende Handbuch betreffenden besonderen 1.1.1 Verwendung der Luftheizgeräte Sicherheitsbestimmungen sind in den einzelnen Ab- schnitten bzw. Verfahren in Form von Hervorhebungen Die Luftheizgeräte Webasto Air Top 3500 ST und angegeben. Air Top 5000 ST dienen – zum Beheizen von Kabinen, Booten, Lkw, 1.4.1 Gesetzliche Bestimmungen für den... -
Seite 7: Automatische Steuerung Der Heizanlage
1 Einleitung Air Top 3500/5000 ST 2.2.2. Das Verbrennungsheizgerät darf selbst bei 2.6. Heizlufteinlass Überhitzung keine Brandgefahr darstellen. Diese 2.6.1. Die Heizluftversorgung muss aus Frischluft oder Anforderung gilt als erfüllt, wenn beim Einbau auf Umluft bestehen und aus einem sauberen Bereich einen hinreichenden Abstand zu allen Teilen und angesaugt werden, der nicht durch Abgase der eine geeignete Belüftung geachtet wird und... - Seite 8 Unfällen eine Abdichtung direkt auf dem Kabinenboden oder an einer Entzündung des Kraftstoffes nicht zu erwarten ist. Kabinenwand vorbereitet. Mit dem von Webasto Das gilt nicht für Zugmaschinen mit offenem erhältlichen Zubehör sind lösbare Verbindungen von Führersitz.
-
Seite 9: Verbesserungs- Und Änderungsvorschläge
Heizlufteintritt und Heizluftaustritt von Schmutz und Gegenständen freihalten. Verunreinigte, verdämmte enthaltenen Hinweise führt zum Haftungsausschluss Luftleitungen können zu einer Überhitzungsabschaltung seitens Webasto. Gleiches gilt auch für nicht führen. fachmännisch oder nicht unter Verwendung von Nach einer Überhitzungsabschaltung ist die Luftführung Originalersatzteilen durchgeführte Reparaturen. -
Seite 10: Allgemeine Beschreibung
Air Top 3500/5000 ST 2 Allgemeine Beschreibung Allgemeine Beschreibung Die Brennstoffversorgung wird extern über eine Dosier- pumpe sichergestellt. Nach Auftreten einer Störung erfolgt eine Fehlercodeaus- Das nach dem Verdampferprinzip konzipierte Luftheiz- gabe im Display der Kombi- oder Standarduhr. Bei Aus- gerät Air Top 3500 ST und Air Top 5000 ST setzt sich im stattung mit Bedienelement blinkt die Einschaltkontrolle. -
Seite 11: Antrieb
2 Allgemeine Beschreibung Air Top 3500/5000 ST Antrieb Brennereinsatz mit Brennrohr Der Antrieb besteht aus dem Antriebsmotor, dem Im Brennereinsatz wird der Brennstoff über den Brenner- Brennluftgebläse, dem Heizluftläufer und dem Ansaug- querschnitt im Brennrohr verteilt. Im Brennrohr erfolgt die gehäuse. -
Seite 12: Steuergerät
Air Top 3500/5000 ST 2 Allgemeine Beschreibung Steuergerät Überhitzungssensor Das Steuergerät ist das zentrale Bauteil zum Der Überhitzungssensor misst während des gesamten Sicherstellen des Funktionsablaufes und der Heizgerätebetriebes die Temperaturen im Rippenbereich Überwachung des Heizgerätebetriebes. Ein im des Wärmeübertragers. Steuergerät angeordneter Temperaturfühler dient zur Das Steuergerät wertet das Signal aus und schützt das Raumtemperaturregelung. - Seite 13 2 Allgemeine Beschreibung Air Top 3500/5000 ST Seite frei für Notizen...
-
Seite 14: Funktionsbeschreibung
Air Top 3500/5000 ST 3 Funktionsbeschreibung Funktionsbeschreibung Automatische Startwiederholung Erkennt der Flammwächter keine Flamme, wird der Start- Bedienelement ablauf wiederholt. Der Glühstift wird wieder eingeschaltet (getaktet). Der Motor des Heiz- und Brennluftgebläses wird auf ca. 50% der maximalen Drehzahl geregelt. Das Bedienelement dient zum Ein- und Ausschalten des Heizgerätes, zur Einstellung der gewünschten Nach ca. -
Seite 15: Regelpause
3 Funktionsbeschreibung Air Top 3500/5000 ST Regelpause Wird das Heizgerät mit dem Bedienelement ausgeschaltet, bleibt der Nachlauf unverändert. Nach Erreichen der am Bedienelement eingestellten Ein Kurznachlauf (max. 40 Sekunden) wird automatisch Temperatur wird die Heizleistung abgeregelt. Die Dreh- eingeleitet, wenn: zahl des Heiz- und Brennluftgebläses und die Fördermen- ge der Dosierpumpe werden abgesenkt. -
Seite 16: Fehlerüberwachung
Air Top 3500/5000 ST 3 Funktionsbeschreibung 3.8.1 Fehlerüberwachung Die Fehler Überhitzung, Fehlstart und Flammabbruch werden mitgezählt und führen nach der Überschreitung der maximal zulässigen Anzahl des jeweiligen Fehlers zu einer Verriegelung des Heizgerätes. Der Fehlstartzähler FSZ wird bei jedem Fehlstart um 1 erhöht und bei jedem erfolgreichen Start um 1 erniedrigt, jedoch nicht unter 0. - Seite 17 3 Funktionsbeschreibung Air Top 3500/5000 ST Seite frei für Notizen...
-
Seite 18: Technische Daten
Air Top 3500/5000 ST 4 Technische Daten Technische Daten (Diesel/PME): Als Brennstoff eignet sich der vom Fahrzeughersteller Die in der Tabelle aufgeführten technischen Daten vorgeschriebene Dieselkraftstoff. Auch Heizöl der Klasse verstehen sich, soweit keine Grenzwerte angegeben sind, EL - nicht Heizöl L - ist, soweit es der auf dem deutschen mit den bei Heizgeräten üblichen Toleranzen von ±10% Markt üblichen Qualität nach DIN 51603 entspricht, bei einer Umgebungstemperatur von +20 °C und bei... - Seite 19 4 Technische Daten Air Top 3500/5000 ST Seite frei für Notizen...
-
Seite 20: Fehlersuche Und -Beseitigung
Air Top 3500/5000 ST 5 Fehlersuche und -beseitigung Fehlersuche und -beseitigung ACHTUNG Die Fehlerbehebung beschränkt sich in der Regel auf die Lokalisierung der fehlerhaften Komponenten. Allgemeines Folgende Störungsursachen sind unberücksichtigt und sollten grundsätzlich geprüft bzw. eine Störung aus folgenden Gründen ausgeschlossen werden: Dieser Abschnitt beschreibt die Fehlersuche und -beseitigung am Heizgerät Air Top 3500 ST und •... -
Seite 21: Fehlersymptome Während Des Funktionsablaufs
5 Fehlersuche und -beseitigung Air Top 3500/5000 ST Fehlersymptome während des Fehlersymptom nicht ermittelt, so kann im Notfall die Hilfe unserer Techniker am Servicetelefon in Anspruch genom- Funktionsablaufs men werden (Tel. 0 18 05 / 93 22 78). Die folgende Tabelle (Abb. 502) listet die möglichen HINWEIS Fehlersymptome zeitlich, während des Funktionsablaufs Jeder Störfall wird nach beendetem Nachlauf durch die... - Seite 22 Air Top 3500/5000 ST 5 Fehlersuche und -beseitigung Störcodeausgabe HINWEIS Die Störcodeausgabe erfolgt bei Ausstattung mit Bedien- element nach Auftreten einer Störung durch Blinken der Bei Ausstattung mit Kombiuhr erscheint nach dem Einschaltkontrolle/Störcodeanzeige. Nach 5 schnellen Auftreten einer Störung eine Fehlercodeausgabe im Blinkimpulsen erfolgt die Störcodeausgabe durch eine Display der Vorwahluhr.
- Seite 23 5 Fehlersuche und -beseitigung Air Top 3500/5000 ST Stör- Fehler(gruppe) Zusatzinformation Fehlerbehebung code während der PC-Diagnose F 07 Dosierpumpe Unterbrechung oder 88 Unterbrechung oder Kurzschluss nach Leitungen überprüfen, Dosierpumpe Kurzschluss auswechseln 08 Kurzschluss nach Masse Leitungen überprüfen, Dosierpumpe auswechseln F 08 Antrieb (Brenn- und 89 Unterbrechung oder Kurzschluss nach Antrieb (Brenn- und Heizluftgebläse)
-
Seite 24: Funktionsprüfungen
Air Top 3500/5000 ST 6 Funktionsprüfungen Funktionsprüfungen Prüfungen einzelner Bauteile ACHTUNG Allgemeines Bei Funktionsprüfungen ist grundsätzlich die Verbindung zwischen dem Steuergerät und dem zu prüfenden Bauteil Dieser Abschnitt beschreibt die Prüfungen des Heiz- zu trennen. geräts im eingebauten und ausgebauten Zustand zum Nachweis der Funktionstüchtigkeit. - Seite 25 6 Funktionsprüfungen Air Top 3500/5000 ST Seite frei für Notizen...
-
Seite 26: Schaltpläne
Air Top 3500/5000 ST 7 Schaltpläne Schaltpläne Abb. 701 zeigt die Steckerbelegung am Steuergerät. Abb. 707 zeigt den schematischen Anschluss der Allgemeines Kombiuhr. Die Heizgeräte Air Top 3500 ST und Air Top 5000 ST können mit dem Bedienelement (Sollwertgeber/Schalter) oder einer Kombiuhr betrieben werden. Die Schaltpläne (Abb. - Seite 27 7 Schaltpläne Air Top 3500/5000 ST X1/X2 X3/X4/X5/X6 0,5mm² 0,5mm² sw/rt 0,5mm² 0,5mm² 0,5mm² AT 3500: rt br ge ge ws AT 5000: sw X10/X11 Leitungsquerschnitte Diagnose K-Leitung Leitungsfarben blau < 7,5 m 7,5 – 15 m W-Bus braun 0,75 mm 1,0 mm Eingangspin (Pin 7/Stecker X7), Kabelfarbe am Kabelbaum: ws/rt): 1,0 mm...
- Seite 28 Air Top 3500/5000 ST 7 Schaltpläne X1/X2 X3/X4/X5/X6 0,5mm² ge/rt 0,5mm² ge/rt 0,5mm² 0,5mm² AT 3500: rt br ge ge ws AT 5000: sw X10/X11 Mit Plus von Klemme (15/75) an Anschluss 10: Dauerbetrieb bei Sofortheizen, solange die Zündung eingeschaltet ist Leitungsquerschnitte Leitungsfarben Ohne Plus an Anschluss 10:...
- Seite 29 7 Schaltpläne Air Top 3500/5000 ST X1/X2 X3/X4/X5/X6 0,5mm² 0,5mm² ge/rt 0,5mm² 0,5mm² AT 3500: rt br ge AT 5000: sw X10/X11 Mit Plus von Klemme (15/75) an Anschluss 10: Dauerbetrieb bei Sofortheizen, solange die Zündung eingeschaltet ist Leitungsfarben Leitungsquerschnitte Ohne Plus an Anschluss 10: Heizzeit ist variabel programmierbar (10 min bis 120 min), blau...
- Seite 30 Air Top 3500/5000 ST 7 Schaltpläne X1/X2 X3/X4/X5/X6 0,5mm² 0,5mm² 0,5mm² 0,5mm² 0,5mm² AT 3500: rt br ge AT 5000: sw X10/X11 Diagnose K-Leitung W-Bus Leitungsquerschnitte Leitungsfarben Eingangspin (Pin 7/Stecker X7), Kabelfarbe am Kabelbaum: ws/rt): blau < 7,5 m 7,5 – 15 m "Lüften"...
- Seite 31 7 Schaltpläne Air Top 3500/5000 ST X1/X2 X3/X4/X5/X6 0,5mm² 0,5mm² 0,5mm² 0,5mm² 0,5mm² AT 3500: rt br ge AT 5000: sw X10/X11 Diagnose K-Leitung Leitungsquerschnitte Leitungsfarben W-Bus blau < 7,5 m 7,5 – 15 m Eingangspin (Pin 7/Stecker X7), Kabelfarbe am Kabelbaum: ws/rt): braun "Lüften"...
- Seite 32 Air Top 3500/5000 ST 7 Schaltpläne Klemme 15: schwarz Klemme 30: rot Klemme 58: grau Klemme 31: braun Abb. 707 Schematischer Anschluss der Kombiuhr...
- Seite 33 7 Schaltpläne Air Top 3500/5000 ST Seite frei für Notizen...
-
Seite 34: Servicearbeiten
Heizluftaustrittstemperaturregelung die Heizleistung regelmäßigen Zeitabständen, spätestens zu Beginn der reduziert werden. Heizperiode (Zeitpunkt der wetterbedingten erhöhten Inanspruchnahme des Geräts) von Webasto geschultem Das Heizgerät kann bei Verwendung im Umluftbetrieb Fachpersonal überprüft werden. mit Gittern auf der Heizluftein- und -austrittsseite eingesetzt werden. Ein Kurzschluss des Heizluftstroms ist... -
Seite 35: Brennstoffversorgung
8 Servicearbeiten Air Top 3500/5000 ST Mindestinnendurchmesser des Hauptstranges der 8.6.2.1 Brennstoffentnahme Heizluftleitung: Fahrzeuge mit Dieselmotor 80 mm beim Air Top 3500 ST 90 mm beim Air Top 5000 ST Die Brennstoffentnahme muss aus dem Kraftstoffbehälter oder separatem Tank erfolgen (Abb. 802, 803 oder 804). Der Heizluftschlauch ist an den Verbindungen zu sichern. - Seite 36 (z.B. Ident.-Nr. 470 910) erfolgen, wobei sichergestellt sein muss, dass die Rücklaufleitung fast bis zum Tankboden führt. Ist dies nicht der Fall, so kann der Tankentnehmer Webasto-Tankentnehmer (siehe Abb. 802, 803 oder 804) verwendet werden. Dichtring Bei außerhalb des Tankes montierter Kraftstoffpumpe darf der Brennstoffanschluss zwischen Tank und der Kraftstoffpumpe ebenfalls ausschließlich mit dem...
-
Seite 37: Dosierpumpe
8.6.4 Brennstofffilter falsch Muss mit verschmutztem Brennstoff gerechnet werden, Blase Blase darf nur der Webasto-Filter, Ident-Nr. 487 171, zur An- wendung kommen. Einbau nach Möglichkeit senkrecht, max. jedoch waagerecht (Durchflussrichtung beachten). Abb. 805 Rohr-/Schlauchverbindungen 8.6.3 Dosierpumpe 0 - 90°... -
Seite 38: Brennluftversorgung
Air Top 3500/5000 ST 8 Servicearbeiten 8.6.5 Brennluftversorgung mit Schalldämpfer: max. 2,0 m ohne Schalldämpfer: max. 5,0 m Die Brennluft darf auf keinen Fall Räumen entnommen Beide Leitungen sind vom Heizgerät weg fallend zu werden, in denen sich Personen aufhalten. Die Brenn- verlegen. -
Seite 39: Elektrische Anschlüsse
8 Servicearbeiten Air Top 3500/5000 ST 8.6.8 Elektrische Anschlüsse 8.6.8.3 Anschluss Bedienelement Der Kabelbaum ist zum Anschluss an das Bedienelement 8.6.8.1 Anschluss Heizgerät, Bedienelement (Sollwertgeber) vorbereitet. Zum Abziehen des Steckers nur am Steckerkorb ziehen Der elektrische Anschluss wird gemäß dem (Abb. - Seite 40 Air Top 3500/5000 ST 8 Servicearbeiten 1 Bedienelement 2 Heizgerät 3 Dosierpumpe 4 Brennstofffilter (Zubehör) 5 Tankentnehmer 6 Abgasschalldämpfer 7 Sicherung Abb. 814 Einbaubeispiel für Heizgerät im Umluftbetrieb...
-
Seite 41: Aus- Und Einbau
9. Heizgerät entfernen und Dichtung am Abgasaustritt aussondern. 8.7.1.2 Einbau 1. Heizgerät mit neuer Dichtung am Abgasaustritt in Einbaulage bringen und mit 4 Muttern und Sicherungsscheiben (nur Original Webasto-Muttern verwenden) befestigen. 2. Muttern mit 6 +1 Nm anziehen. 3. Anschluss für Brennstoffeintritt am Heizgerät befestigen. -
Seite 42: Air Top 3500/5000 St
Air Top 3500/5000 ST 9 Instandsetzung Instandsetzung 9.1.2.1 Einbau eines externen Temperaturfühlers Allgemeines Allgemeines Das Heizgerät Air Top 3500 ST bzw. Air Top 5000 ST re- guliert die gewünschte Temperatur optimal, wenn sein Temperaturfühler mit der Lufttemperatur des wesentli- Dieser Abschnitt beschreibt die zulässigen Instand- chen Aufenthaltsbereichs beaufschlagt wird. -
Seite 43: Zerlegung Und Zusammenbau
9 Instandsetzung Air Top 3500/5000 ST Zerlegung und Zusammenbau • Bereits stark gepresste oder alte Dämmmatten sind auszutauschen 9.2.1 Entfernen der Gehäuseteile 1. Sicherstellen, dass die Dämmmatte (7) 9.2.1.1 Abdeckung für elektrischen Anschluss ordnungsgemäß am Wärmeübertrager platziert ist. Die Abdeckung (1, Abb. 901) kann mit einer stumpfen ACHTUNG Klinge in den Bereichen X abgehebelt werden. - Seite 44 Air Top 3500/5000 ST 9 Instandsetzung 1 Abdeckung, elektrischer Anschluss 2 Obere Schale 3 Abdeckung, Heizluftaustritt 4 Untere Schale 5 Abdeckung, Heizlufteintritt 6 Gitter 7 Dämmmatte Abb. 901 Entfernen / Aufsetzen der Gehäuseteile...
-
Seite 45: Wechsel Des Steuergerätes
9 Instandsetzung Air Top 3500/5000 ST 9.2.3 Wechsel des Steuergeräts 9.2.4.2 Einbau 1. Widerstandsmessung des Überhitzungs- 9.2.3.1 Ausbau sensors (9, Abb. 902) durchführen (siehe 6.3.2). 1. Heizgerät ausbauen (siehe 8.7.1.1). 2. Überhitzungssensor (9) in Einbaulage bringen und 2. Gehäuseteile entfernen (siehe 9.2.1). von Hand eindrücken. - Seite 46 Air Top 3500/5000 ST 9 Instandsetzung 1 Brenn- und Heizluftgebläse (Antrieb) 2 Torx-Schraube (8) 3 Steuergerät 4 Torx-Schraube (2) 5 Abschlusswiderstand 6 Flachdichtung 7 Wärmeübertrager 8 Dämmmatte 9 Überhitzungssensor Detail A Abb. 902 Wechsel des Steuergerätes, des Überhitzungssensors und des Brenn- und Heizluftgebläses (Antrieb)
-
Seite 47: Wechsel Des Brenners Und Des Glühstifts/Flammwächters
9 Instandsetzung Air Top 3500/5000 ST 9.2.6 Wechsel des Brenners und des 9.2.7 Wechsel des Brennrohrs und des Glühstifts/Flammwächters Wärmeübertragers 9.2.6.1 Ausbau 9.2.7.1 Ausbau 1. Heizgerät ausbauen (siehe 8.7.1.1). 1. Heizgerät ausbauen (siehe 8.7.1.1). 2. Gehäuseteile entfernen (siehe 9.2.1). 2. Gehäuseteile entfernen (siehe 9.2.1). 3. - Seite 48 Air Top 3500/5000 ST 9 Instandsetzung 1 Torx-Schraube (4) 2 Haltebügel 3 Dieselbrenner 4 Brennrohr 5 Runddichtring 6 Wärmeübertrager 7 Benzinbrenner 8 Glühstift/Flammwächter 9 Halteklammer Abb. 903 Wechsel des Brenners, des Glühstifts/Flammwächters, des Brennrohrs und des Wärmeübertragers...
- Seite 49 9 Instandsetzung Air Top 3500/5000 ST Seite frei für Notizen...
-
Seite 50: Verpackung, Lagerung Und Versand
Verpackung, Lagerung und Versand 10.1 Allgemeines Das Heizgerät oder dessen Bauteile, die zur Prüfung oder Instandsetzung an die Webasto Thermosysteme GmbH gesandt werden, sind zu reinigen und so zu verpacken, dass diese bei Handhabung, Transport und Lagerung gegen Beschädigung geschützt sind. - Seite 51 10 Verpackung / Lagerung / Versand Air Top 3500/5000 ST Seite frei für Notizen 1002...
