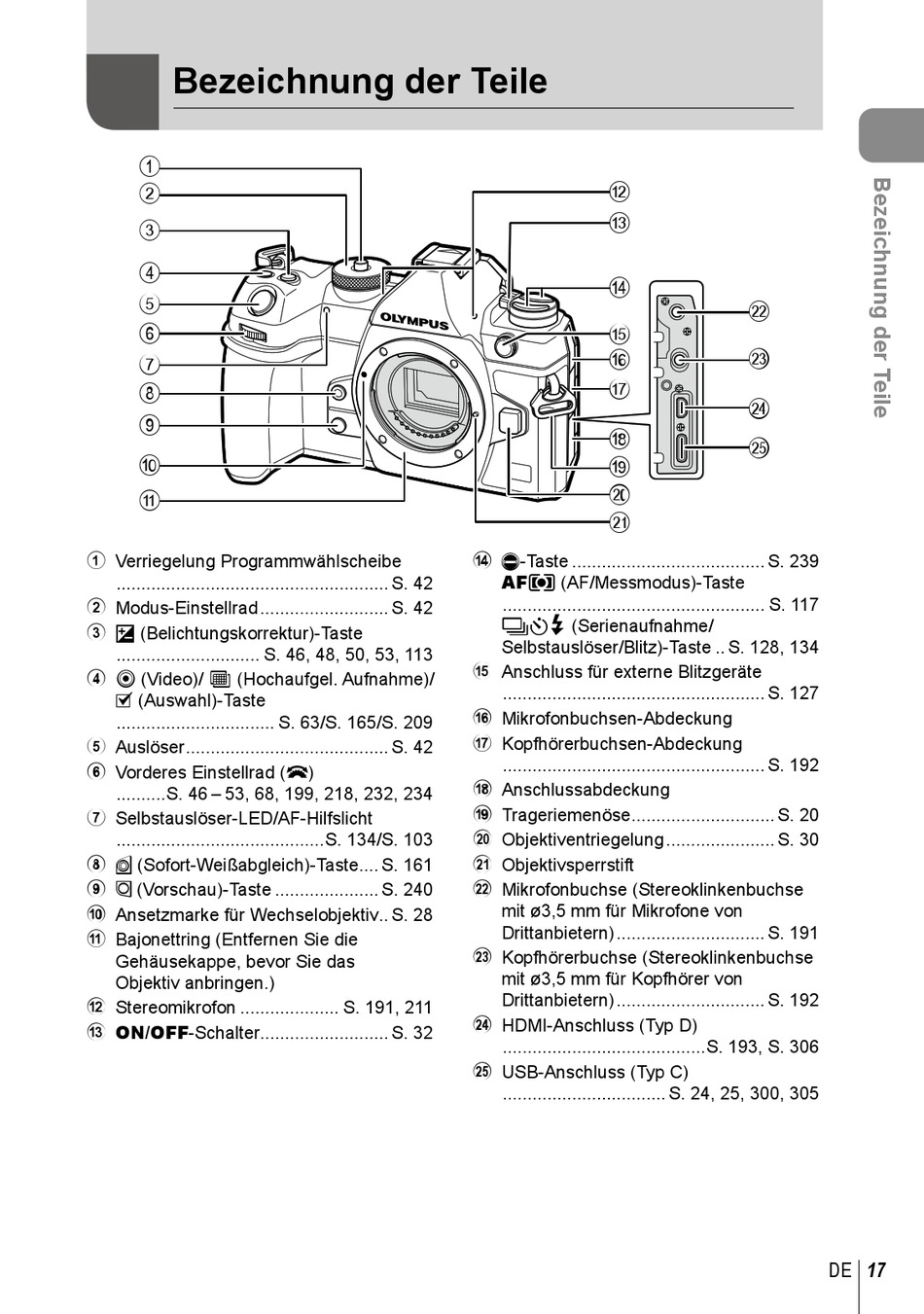

Bezeichnung der Teile
1
2
3
4
5
6
7
8
9
0
a
1 Verriegelung Programmwählscheibe
....................................................... S. 42
2 Modus-Einstellrad .......................... S. 42
3 F (Belichtungskorrektur)-Taste
............................. S. 46, 48, 50, 53, 113
4 R (Video)/ h (Hochaufgel. Aufnahme)/
H (Auswahl)-Taste
................................ S. 63/S. 165/S. 209
5 Auslöser ......................................... S. 42
6 Vorderes Einstellrad (k)
..........S. 46 – 53, 68, 199, 218, 232, 234
7 Selbstauslöser-LED/AF-Hilfslicht
..........................................S. 134/S. 103
8 Y (Sofort-Weißabgleich)-Taste .... S. 161
9 Z (Vorschau)-Taste ..................... S. 240
0 Ansetzmarke für Wechselobjektiv .. S. 28
a Bajonettring (Entfernen Sie die
Gehäusekappe, bevor Sie das
Objektiv anbringen.)
b Stereomikrofon .................... S. 191, 211
c ON/OFF-Schalter.......................... S. 32
b
c
d
e
f
g
h
i
j
k
d v-Taste ....................................... S. 239
AFm (AF/Messmodus)-Taste
..................................................... S. 117
jY# (Serienaufnahme/
Selbstauslöser/Blitz)-Taste .. S. 128, 134
e Anschluss für externe Blitzgeräte
..................................................... S. 127
f Mikrofonbuchsen-Abdeckung
g Kopfhörerbuchsen-Abdeckung
..................................................... S. 192
h Anschlussabdeckung
i Trageriemenöse ............................. S. 20
j Objektiventriegelung ...................... S. 30
k Objektivsperrstift
l Mikrofonbuchse (Stereoklinkenbuchse
mit ø3,5 mm für Mikrofone von
Drittanbietern) .............................. S. 191
m Kopfhörerbuchse (Stereoklinkenbuchse
mit ø3,5 mm für Kopfhörer von
Drittanbietern) .............................. S. 192
n HDMI-Anschluss (Typ D)
.........................................S. 193, S. 306
o USB-Anschluss (Typ C)
................................. S. 24, 25, 300, 305
l
m
n
o
