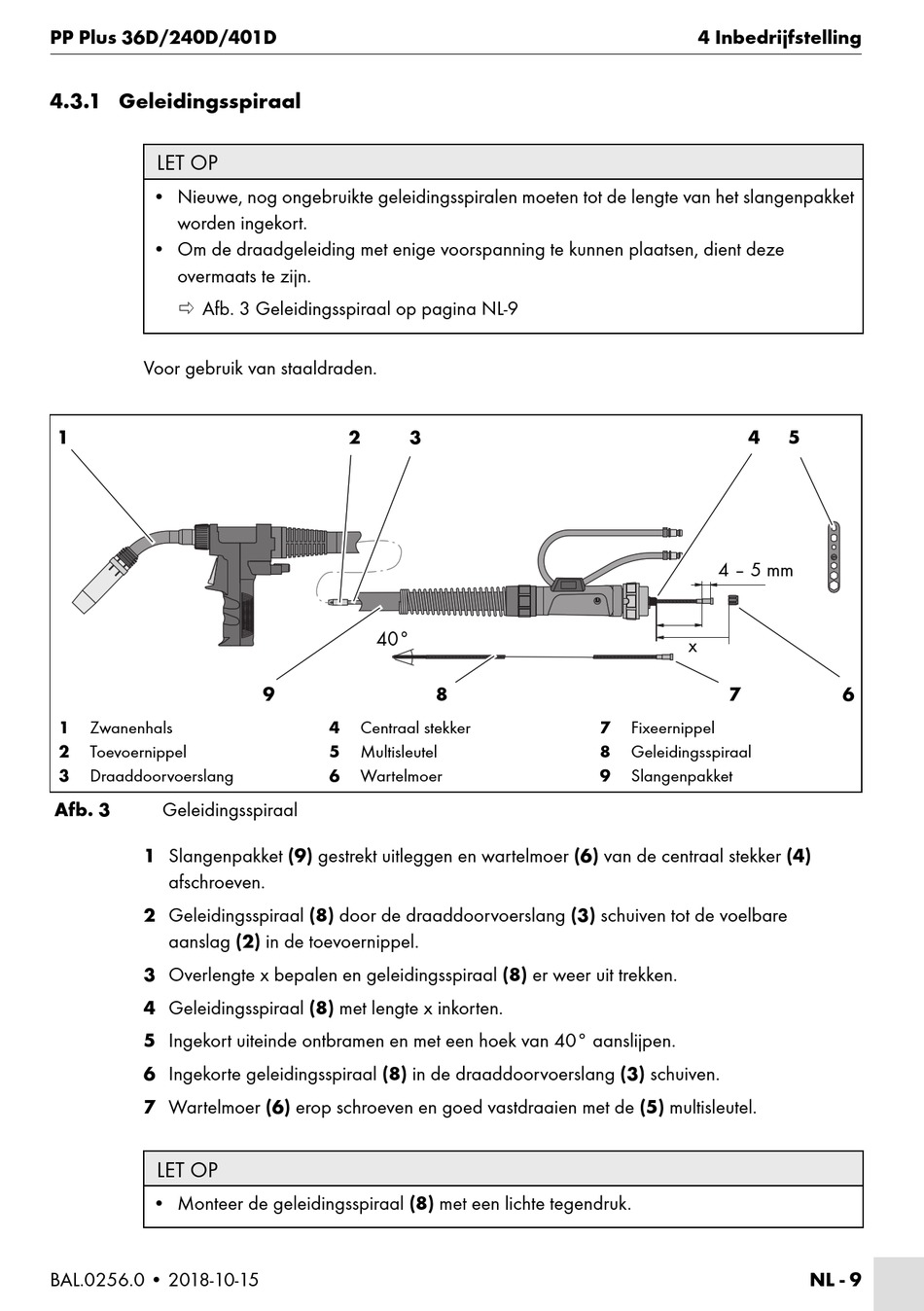

PP Plus 36D/240D/401D
4.3.1 Geleidingsspiraal
LET OP
• Nieuwe, nog ongebruikte geleidingsspiralen moeten tot de lengte van het slangenpakket
worden ingekort.
• Om de draadgeleiding met enige voorspanning te kunnen plaatsen, dient deze
overmaats te zijn.
 Afb. 3 Geleidingsspiraal op pagina NL-9
Voor gebruik van staaldraden.
1
Zwanenhals
1
Toevoernippel
2
Draaddoorvoerslang
3
Geleidingsspiraal
Afb. 3
1 Slangenpakket (9) gestrekt uitleggen en wartelmoer (6) van de centraal stekker (4)
afschroeven.
2 Geleidingsspiraal (8) door de draaddoorvoerslang (3) schuiven tot de voelbare
aanslag (2) in de toevoernippel.
3 Overlengte x bepalen en geleidingsspiraal (8) er weer uit trekken.
4 Geleidingsspiraal (8) met lengte x inkorten.
5 Ingekort uiteinde ontbramen en met een hoek van 40° aanslijpen.
6 Ingekorte geleidingsspiraal (8) in de draaddoorvoerslang (3) schuiven.
7 Wartelmoer (6) erop schroeven en goed vastdraaien met de (5) multisleutel.
LET OP
• Monteer de geleidingsspiraal (8) met een lichte tegendruk.
BAL.0256.0 • 2018-10-15
2 3
40°
9 8
Centraal stekker
4
Multisleutel
5
Wartelmoer
6
4 Inbedrijfstelling
4
4 – 5 mm
x
7
Fixeernippel
7
Geleidingsspiraal
8
Slangenpakket
9
5
6
NL - 9
