4 Inbedrijfstelling
4.3.2 Kunststof liner
LET OP
• Nieuwe, nog ongebruikte kunststofgeleiders moeten worden ingekort tot de
daadwerkelijke lengte van het slangenpakket.
• Bij kunststofgeleiders met buitendiameter 4,00 mm moet de capillaire buis in de
tussenaansluiting worden vervangen door een geleidingsbuis met grotere diameter.
• We raden u aan de kunststofgeleider vóór de montage met de ABICOR BINZEL-slijper
in een hoek van 40° af te schuinen.
Voor gebruik van aluminium, koper, nikkel en hooggelegeerde lasdraden.
1
11
10
Draaddoorvoerslang
1
Centraal stekker
2
Wartelmoer
3
Draadtoevoerapparaat
4
Kunststof liner inkorten

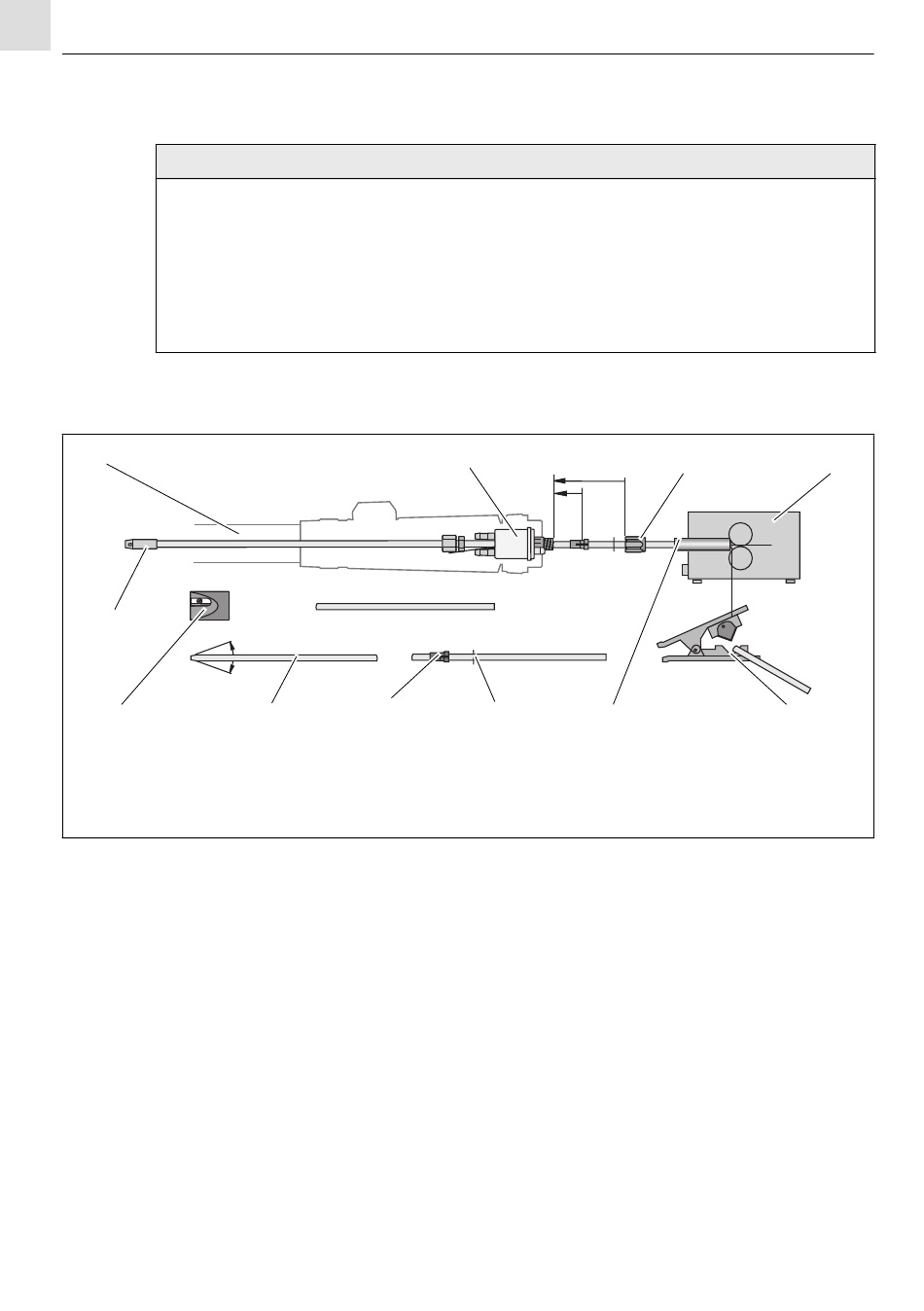

Afb. 4
1 Begin van de kunststof liner (9) met de ABICOR BINZEL-slijper ca. 40° aanslijpen.
2 Kunststof liner (9) door de draaddoorvoerslang (1) schuiven tot de voelbare aanslag in de
toevoernippel (11).
3 Klemnippel (8), O-ring (7) en wartelmoer (3) op
kunststof liner (9) steken en onder spanning de wartelmoer (3) vastschroeven.
4 Overlengte van de kunststof liner (9) voor de draadaanvoerrollen markeren
5 Kunststof liner (9) met ABICOR BINZEL-cutter (5) aan de markering direct voor de
draadaanvoerrollen afsnijden.
6 Ingekort uiteinde aanslijpen.
