4 Inbetriebnahme
Zur Verwendung von Aluminium-, Kupfer-, Nickel- und Edelstahldräten.
1
11
10
Drahtförderschlauch
1
Zentralstecker
2
Überwurfmutter
3
Drahtvorschubgerät
4

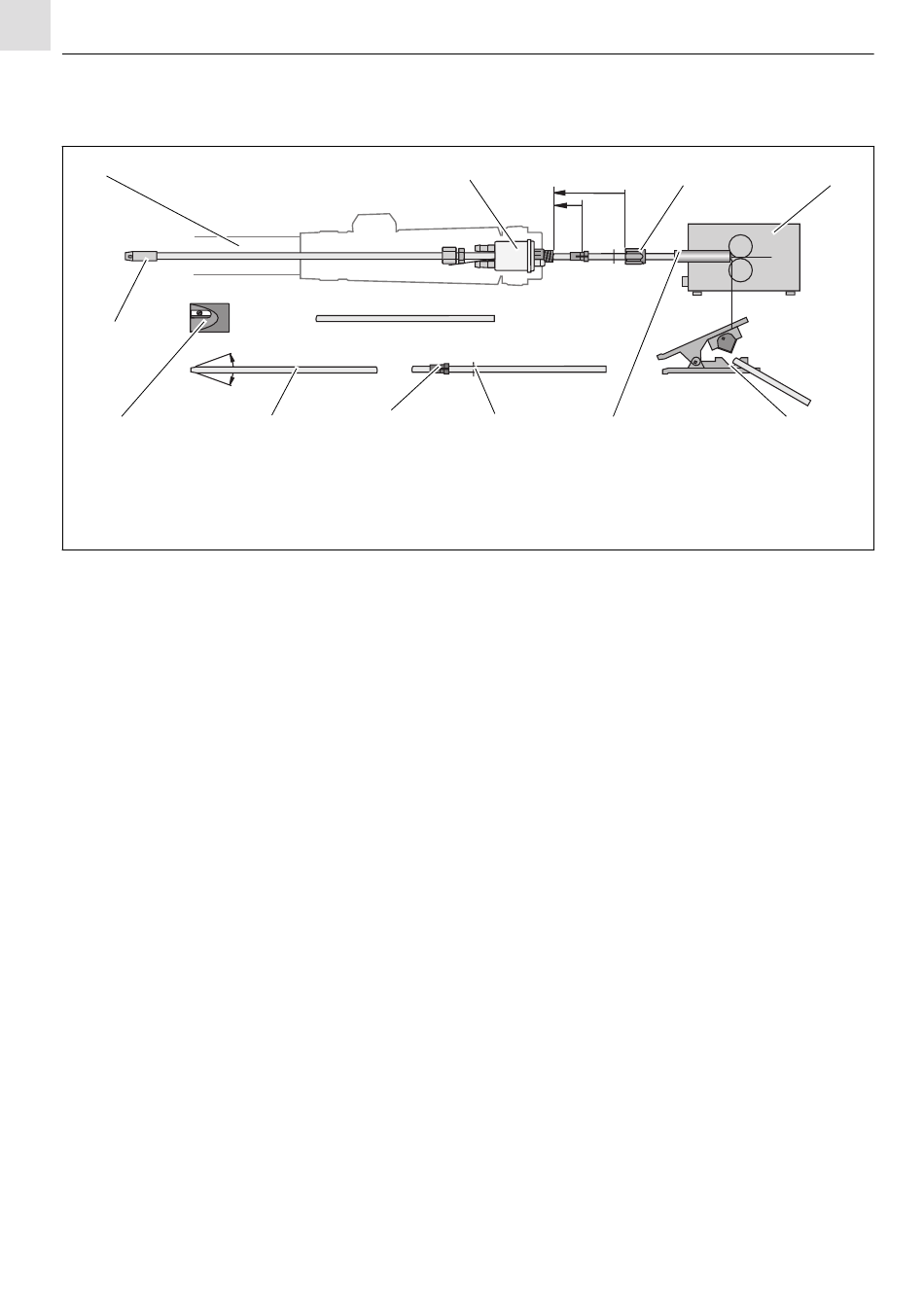

Kunststoffseele kürzen
Abb. 4
1 Anfang der Kunststoffseele (9) mit dem ABICOR BINZEL-Spitzer ca. 40° anspitzen.
2 Kunststoffseele (9) durch Drahtförderschlauch (1) bis zum spürbaren Anschlag in
Einlaufnippel (11) einschieben.
3 Klemmnippel (8), O-Ring (7) und Überwurfmutter (3) auf Kunststoffseele (9) stecken und
unter Spannung die Überwurfmutter (3) festschrauben.
4 Überlange Kunststoffseele (9) vor den Drahtförderrollen markieren.
5 Kunststoffseele (9) mit ABICOR BINZEL-Cutter (5) an der Markierung direkt vor den
Drahtförderrollen abschneiden.
6 Schnittstelle anspitzen.
DE - 10
40°
9 8
5 ABICOR BINZEL
Führungsrohr
6
O-Ring
7
Klemmnippel
8
2
7 6
-Cutter
9
10 ABICOR BINZEL
11 Einlaufnippel
PP Plus 36D/240D/401D
3
5
Kunststoffseele
-Spitzer
BAL.0256.0 • 2018-10-15
