PP Plus 36D/240D/401D
AVIS
• Veuillez respecter les indications suivantes :
 2 Sécurité à la page FR-3
4.1 Equiper le col de cygne PP Plus 36D/240D
AVERTISSEMENT
Risque de blessure
Risque de blessure causée par le fil-électrode.
• Ne mettez pas les mains dans la zone dangereuse.
• Portez des gants de protection appropriés.
1
Buse gaz
1
Tube-contact
2

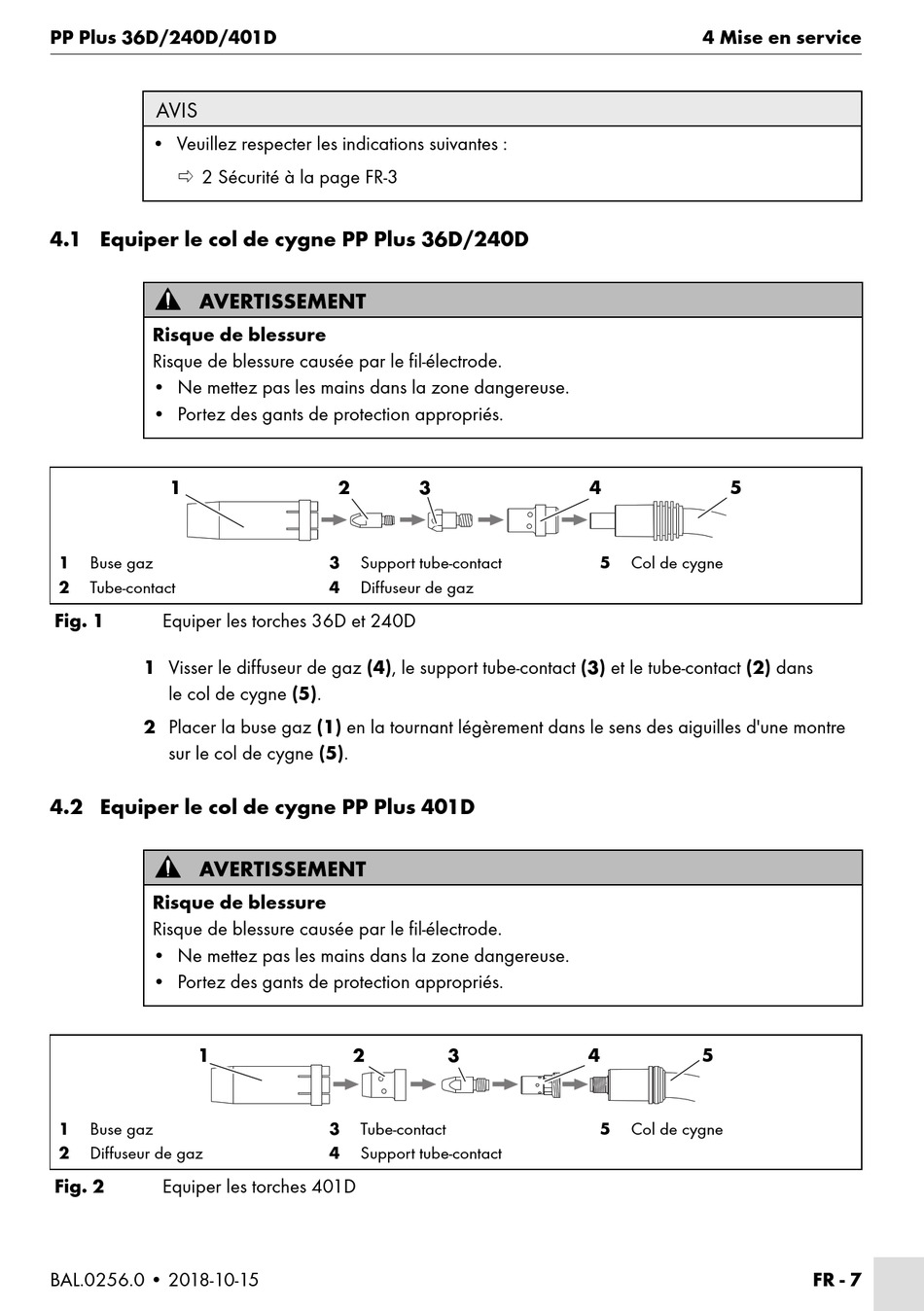

Equiper les torches 36D et 240D
Fig. 1
1 Visser le diffuseur de gaz (4), le support tube-contact (3) et le tube-contact (2) dans
le col de cygne (5).
2 Placer la buse gaz (1) en la tournant légèrement dans le sens des aiguilles d'une montre
sur le col de cygne (5).
4.2 Equiper le col de cygne PP Plus 401D
AVERTISSEMENT
Risque de blessure
Risque de blessure causée par le fil-électrode.
• Ne mettez pas les mains dans la zone dangereuse.
• Portez des gants de protection appropriés.
1
Buse gaz
1
Diffuseur de gaz
2
Equiper les torches 401D
Fig. 2
BAL.0256.0 • 2018-10-15
2 3
Support tube-contact
3
Diffuseur de gaz
4
2 3
Tube-contact
3
Support tube-contact
4
4 Mise en service
4 5
Col de cygne
5
4 5
Col de cygne
5
