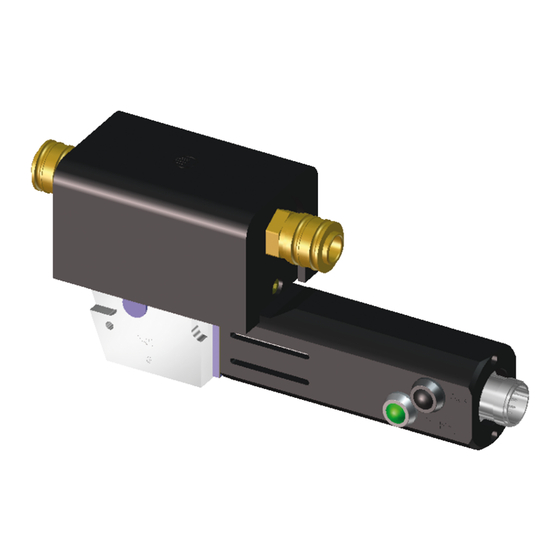

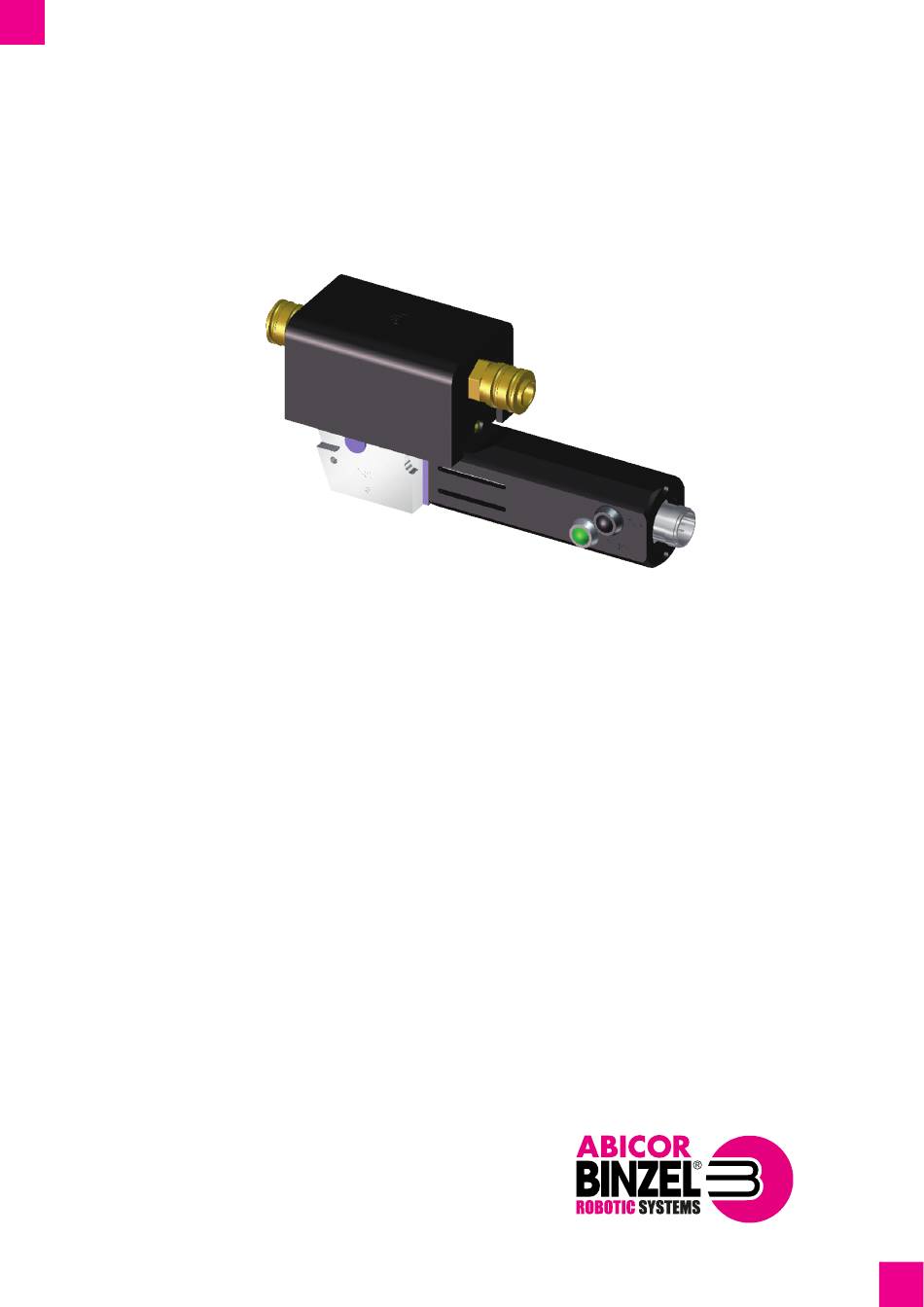

- Seite 1 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . DE Betriebsanleitung / EN Operating instructions FR Mode d’emploi / ES Instructivo de servicio MF1-Rear DE Masterantrieb EN Master feeder FR Entraînement maître...
-
Seite 2: Inhaltsverzeichnis
Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt. Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller. Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage www.binzel-abicor.com... -
Seite 3: Identifikation
1 Identifikation 1 Identifikation Der MF1-Rear ist Bestandteil des Drahtvorschubsystems MFS-V3 welches in der Industrie und im Gewerbe zur Förderung von Schweisssdraht oder Lot eingesetzt wird. Der MF1-Rear ist ein 4-Rollen Drahtantrieb und dient ausschließlich als hinterer Antrieb zur Drahtförderung im Push-Push Betrieb, alle weiteren für den Fügeprozess notwendigen Medien (Kühlmittel, Schutzgas, Schweissstrom) sind separat zuzuführen. -
Seite 4: Klassifizierung Der Warnhinweise De
2 Sicherheit MF1-Rear 2.4 Klassifizierung der Warnhinweise Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie Folgendes: GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. -
Seite 5: Produktbeschreibung
IP 23 Gewicht 2,9 kg Tab. 3 MF1-Rear 3.2 Abkürzungen MFS-V3 Komplettes Drahtvorschubsystem bestehend aus eBox, MF1-Rear und einem prozessseitigen Antrieb sowie allen notwendigen Medien- und Steuerleitungen MF1-Rear Hinterer Drahtantrieb bei Push-Push-Systemen Prozessseitiger Drahtantrieb Quickconnector Schnittstelle für Drahtführung Tab. 4 Abkürzungen... -
Seite 6: Typenschild
3 Produktbeschreibung MF1-Rear 3.3 Typenschild MF1-Rear ist mit einem Typenschild wie folgt gekennzeichnet: Gerätenummer Untersetzung Abb. 1 Typenschild Beachten Sie für alle Rückfragen folgende Angaben: • Gerätetyp • Gerätenummer (1) Standarduntersetzung Laseranwendungen i= 30:1 Tab. 5 Kennzeichnung 3.4 Verwendete Zeichen und Symbole... -
Seite 7: Lieferumfang
Tab. 2 Umgebungsbedingungen Transport und Lagerung auf Seite DE-5 5 Funktionsbeschreibung Der MF1-Rear ist mechanisch und elektronisch auf das Master Feeder System im Push-Push Betrieb abgestimmt. Der 4-Rollenantrieb fördert den Draht synchron mit dem vorderen Antrieb MF1, entsprechend der Sollwertvorgabe. -
Seite 8: Inbetriebnahme
6 Inbetriebnahme MF1-Rear 6 Inbetriebnahme GEFAHR Verletzungsgefahr durch unerwarteten Anlauf Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten ist Folgendes zu beachten: • Schalten Sie die Stromquelle aus. • Sperren Sie die Gaszufuhr ab. • Trennen Sie alle elektrischen Verbindungen. -
Seite 9: Druckrollen Montieren De
MF1-Rear 6 Inbetriebnahme Exzenterbolzen Deckel Andruckschraube 11 Antriebszahnräder (2 Stck.) 12 Vorschubrollen- Druckrollen Antriebszahnräder (2 Stck,) Rändelschraube Führungsachse (2 Stck.) Rändelschraube (2 Stck.) Rändelschraube (2 Stck.) 10 Wippe (2 Stck.) Vorschubrollen- Antriebsrollen (2 Stck.) Abb. 2 Vorschubrollen montieren 6.1.1 Druckrollen montieren 1 Deckel (5) nach oben abnehmen. -
Seite 10: Antriebsrollen Montieren De
2 Vorschubrollen (4) auf Führungsstifte der Antriebszahnräder (2) aufsetzen und mit Rändelschrauben (3) sichern. 6.2 Montage MF1-Rear Aufgrund der unterschiedlichen Anbausituationen in den Anlagen ist für eine ordentliche Montage des MF1-Rear durch den Anlagenbauer/-betreiber selbst zu sorgen. Montieren Sie den MF1-Rear auf einer ausreichend dimensionierten Montageplatte. -
Seite 11: Anschlüsse Herstellen
MF1-Rear 6 Inbetriebnahme 6.3 Anschlüsse herstellen 6.3.1 MF1 oder MF1 & MF1-Rear Anschlüsse gemäß folgender Abbildung vornehmen: MasterLiner Drahtendesensor Steuerleitung Drahtendesensor Flexzuführung Fass Steuerleitung MF1-Rear - MF1/ MF1DIG. MF1-Rear eBox /Sensor 10 MasterLiner Abb. 4 MF1 oder MF1 & MF1-Rear BAL.0410.0 •... -
Seite 12: Draht Einfädeln De
6 Inbetriebnahme MF1-Rear 6.4 Draht einfädeln HINWEIS • Achten Sie bei jedem Drahtwechsel darauf, dass der Drahtanfang gratfrei ist. MasterLiner MasterLiner Deckel Wippe Einlaufrohr Draht Taster Inching (grün) Exzenterbolzen Abb. 5 Draht einfädeln VORSICHT Verletzungsgefahr Körperliche Schäden durch Drahtanfang. • Prozessseitigen Antrieb vom Körper weg halten. -
Seite 13: Steckerbelegung
MF1-Rear 6 Inbetriebnahme 6.5 Steckerbelegung Abb. 6 Steckerbelegung BAL.0410.0 • 2021-10-21 DE - 13... -
Seite 14: Betrieb
• Keine chlorhaltigen Entfettungsbäder in der Nähe des Schweißplatzes aufstellen. HINWEIS • Die Bedienung des MF1-Rear darf nur durch befähigte Personen (in Deutschland siehe TRBS 1203) erfolgen. • Da der MF1-Rear in ein Schweißsystem eingebunden ist, müssen Sie im Betrieb die Betriebsanleitungen der schweißtechnischen Komponenten z. -
Seite 15: Außerbetriebnahme
MF1-Rear 8 Außerbetriebnahme 8 Außerbetriebnahme HINWEIS • Da der MF1-Rear in ein Schweißsystem eingebunden ist, richtet sich die Außerbetriebnahme nach der Robotersteuerung. Beachten Sie dabei die Abschaltprozeduren aller im Schweißsystem vorhandenen Komponenten. 1 Robotersteuerung stromlos schalten. 9 Wartung und Reinigung Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für eine lange Lebensdauer und eine einwandfreie... -
Seite 16: Wartungsintervalle
9 Wartung und Reinigung MF1-Rear 9.1 Wartungsintervalle HINWEIS • Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich auf den Einschichtbetrieb. Deckel Madenschraube Drahtführungsnippel 10 Steckachsen (2Stck.) Spannhebel Zahnräder (2 Stck.) Andruckschraube 11 Zahnräder (2Stck.) Drahtauslaufnippel Antriebszahnrad Andruckfeder Abb. 8 Wartungsintervalle Beachten Sie die Angaben der EN 60974-4 Inspektion und Prüfung während des Betriebes von... -
Seite 17: Zweiwöchentlich
MF1-Rear 9 Wartung und Reinigung Überprüfen Sie Folgendes: Wöchentlich Zweiwöchentlich Monatlich • Deckel (1) entfernen und Getriebeeinheit mit trockener Druckluft • Steckachsen (10) • Einstellung und Zahnräder (11) ausblasen. Anpressdruck leicht einfetten mit: überprüfen, ggf. mit Andruckschraube (8) K3N-30 Lithium NL GI Klasse 3 korrigieren. -
Seite 18: Störungen Und Deren Behebung
8 Außerbetriebnahme auf Seite DE-15. 1 Schlauchpaket von Drahtvorschub lösen. 2 Zu lösende Teile entfernen. 3 MF1-Rear demontieren. Demontieren Sie den MF1-Rear in umgekehrter Reihenfolge. Beachten Sie hierzu: 6.2 Montage MF1-Rear auf Seite DE-10 DE - 18 BAL.0410.0 • 2021-10-21... -
Seite 19: Entsorgung
Sicherheitsdatenblätter. Kontaminierte Reinigungswerkzeuge (Pinsel, Lappen usw.) müssen ebenfalls entsprechend den Angaben des Betriebsmittelherstellers entsorgt werden. 12.3 Verpackungen ABICOR BINZEL hat die Transportverpackung auf das Notwendigste reduziert. Bei der Auswahl der Verpackungsmaterialien wird auf eine mögliche Wiederverwertung geachtet. BAL.0410.0 • 2021-10-21... - Seite 74 Notizen/Notes/Notas MF1-Rear Notizen/Notes/Notas ES - 20 BAL.0410.0 • 2021-10-21...
- Seite 75 MF1-Rear Notizen/Notes/Notas Notizen/Notes/Notas BAL.0410.0 • 2021-10-21 ES - 21...
