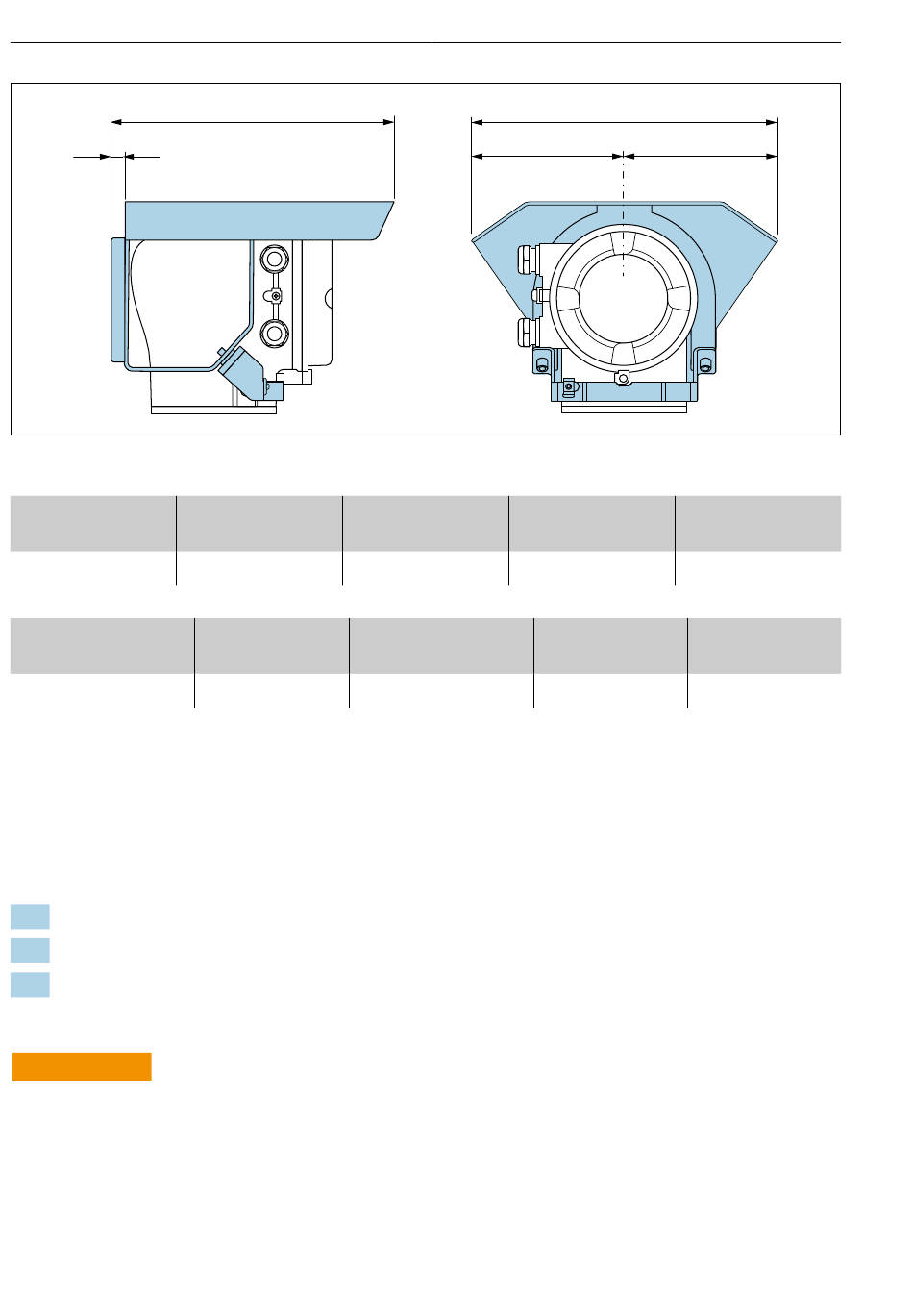

Montage
B
A
[mm]
257
A
[in]
10,12
5.2
Messgerät montieren
5.2.1
Benötigtes Werkzeug
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
5.2.2
Messgerät vorbereiten
1.
Sämtliche Reste der Transportverpackung entfernen.
2.
Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3.
Aufkleber auf dem Elektronikraumdeckel entfernen.
5.2.3
Messaufnehmer montieren
WARNUNG
L
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
‣
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
20
A
B
[mm]
[mm]
12
B
[in]
0,47
E
D
[mm]
280
140
D
[in]
11,02
Proline Promag D
D
F
E
F
[mm]
140
E
F
[in]
[in]
5,51
5,51
Endress+Hauser
A0042332
