Montage
Montageset
Der Messaufnehmer wird mit einem Montageset zwischen die Rohrleitungsflansche einge-
baut. Die Zentrierung des Messgeräts erfolgt über die Aussparungen am Messaufnehmer. Je
nach Flanschnorm oder Lochkreisdurchmesser werden zusätzlich Zentrierhülsen mitgeliefert.
Ein Montageset – bestehend aus Gewindebolzen, Dichtungen, Muttern und Unterleg-
scheiben – kann separat bestellt werden (siehe Kapitel "Zubehör" ).
1
2
3

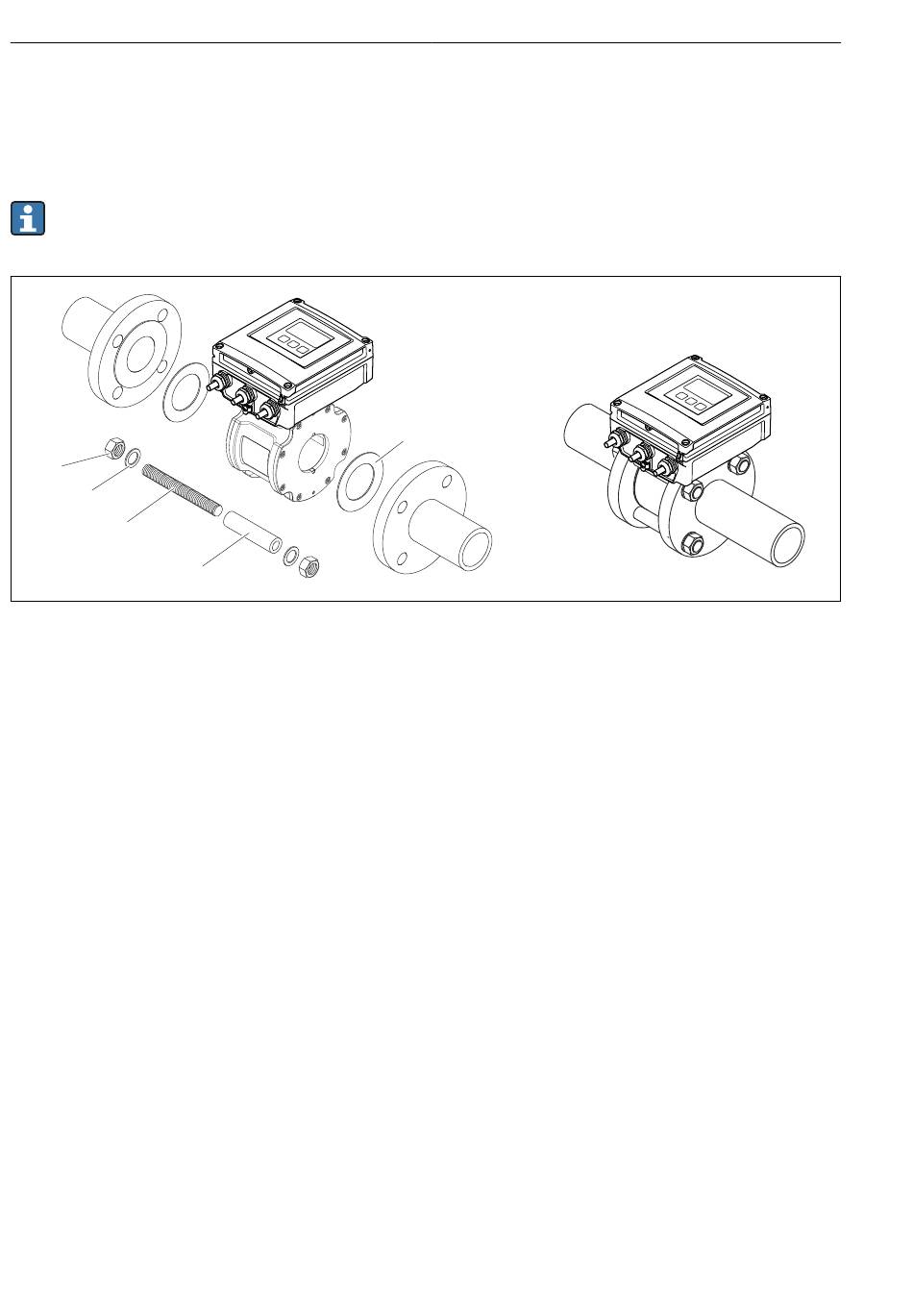

 5 Montage Messaufnehmer
1 Mutter
2 Unterlegscheibe
3 Gewindebolzen
4 Zentrierhülse
5 Dichtung
22
4
5
