Proline Promag D

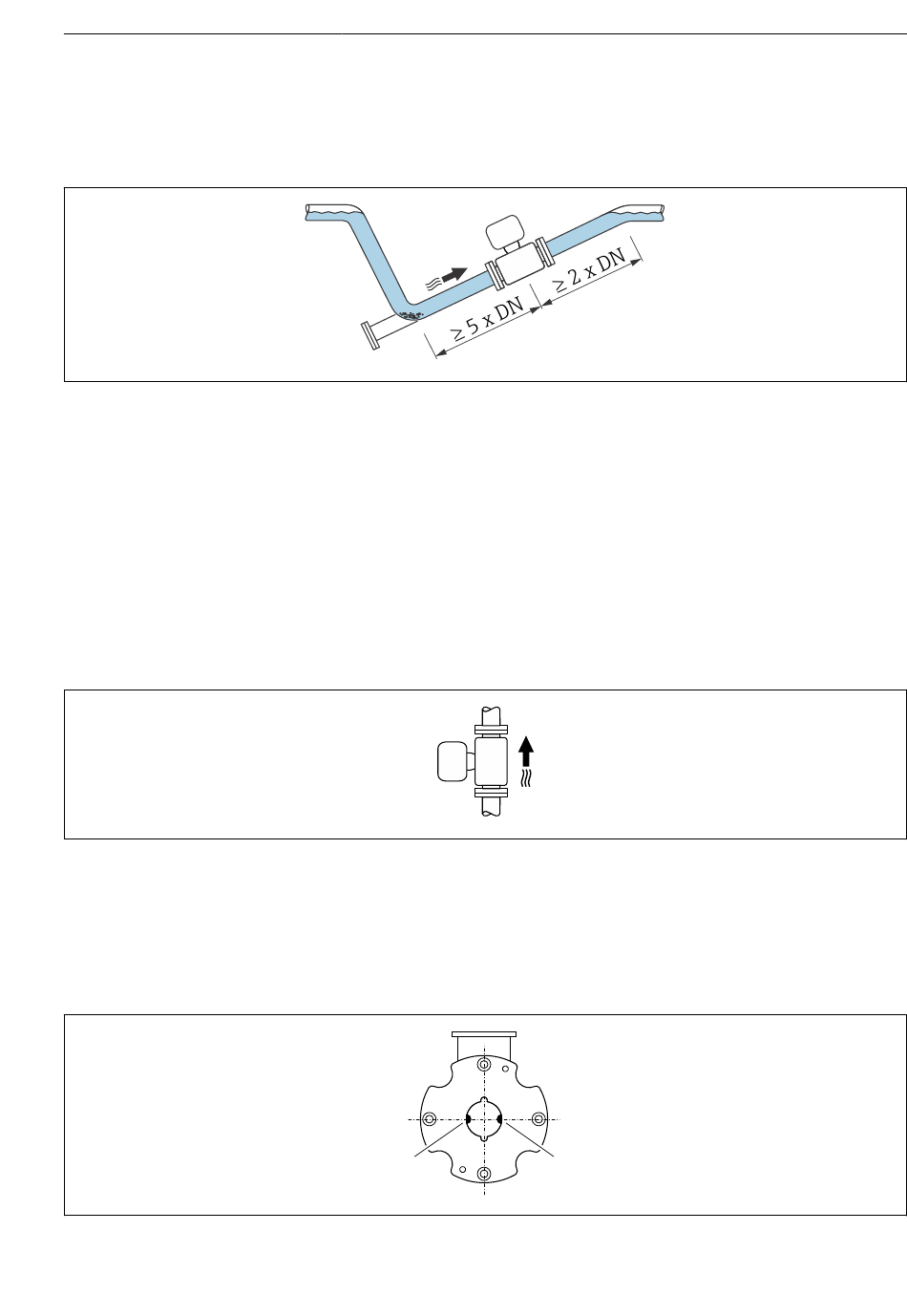

Einbau bei teilgefüllter Rohrleitung
• Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen.
• Der Einbau einer Reinigungsklappe wird empfohlen.
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Vertikal
Optimal bei leerlaufenden Rohrsystemen.
Horizontal
Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzei-
tige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden.
1 Messelektroden für die Signalerfassung
Endress+Hauser
1 1
Montage
A0041088
A0015591
A0017195
15
