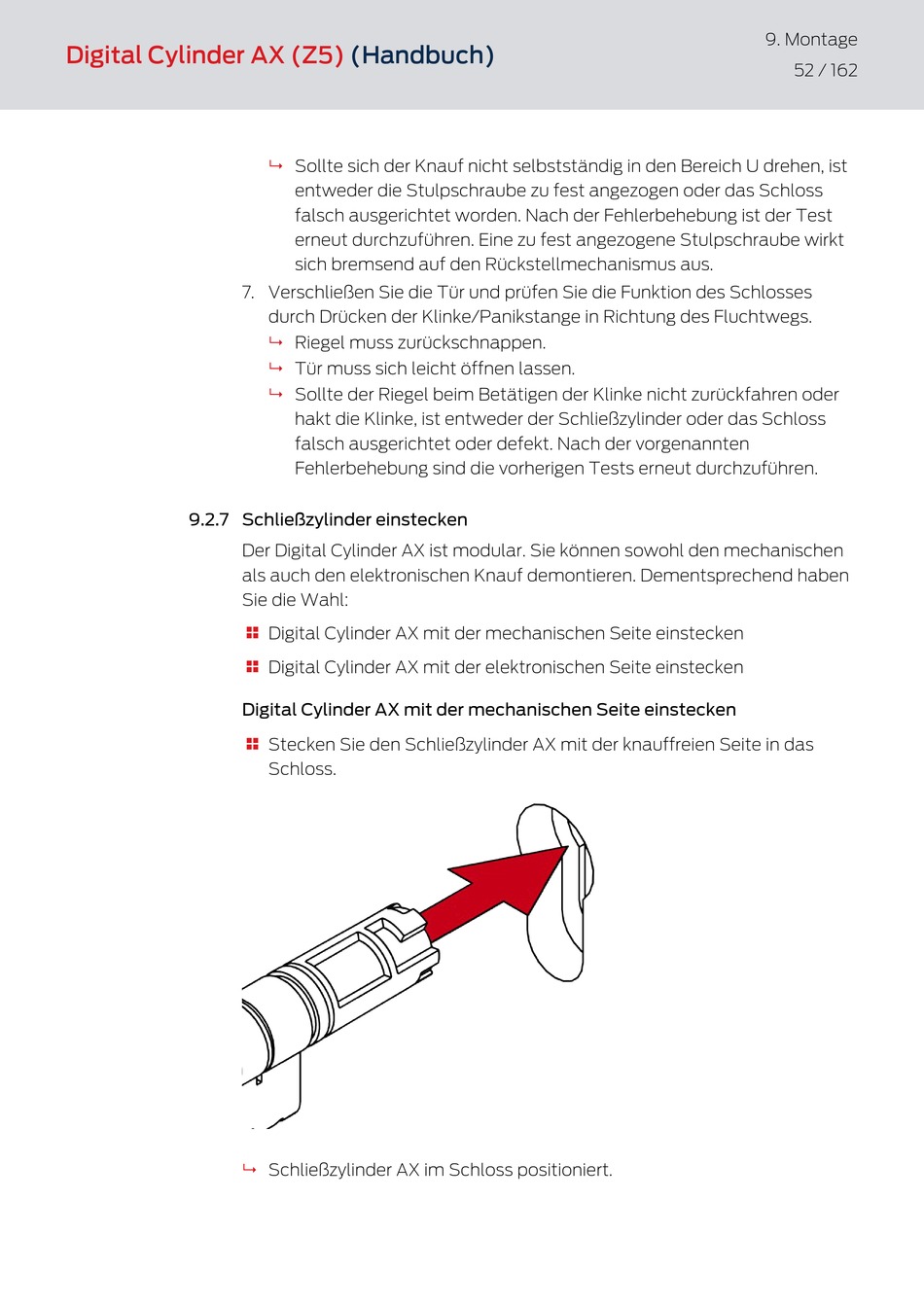

Digital Cylinder AX (Z5)
9.2.7 Schließzylinder einstecken
(Handbuch)
9 Sollte sich der Knauf nicht selbstständig in den Bereich U drehen, ist
entweder die Stulpschraube zu fest angezogen oder das Schloss
falsch ausgerichtet worden. Nach der Fehlerbehebung ist der Test
erneut durchzuführen. Eine zu fest angezogene Stulpschraube wirkt
sich bremsend auf den Rückstellmechanismus aus.
7. Verschließen Sie die Tür und prüfen Sie die Funktion des Schlosses
durch Drücken der Klinke/Panikstange in Richtung des Fluchtwegs.
Riegel muss zurückschnappen.
9
Tür muss sich leicht öffnen lassen.
9
9 Sollte der Riegel beim Betätigen der Klinke nicht zurückfahren oder
hakt die Klinke, ist entweder der Schließzylinder oder das Schloss
falsch ausgerichtet oder defekt. Nach der vorgenannten
Fehlerbehebung sind die vorherigen Tests erneut durchzuführen.
Der Digital Cylinder AX ist modular. Sie können sowohl den mechanischen
als auch den elektronischen Knauf demontieren. Dementsprechend haben
Sie die Wahl:
Digital Cylinder AX mit der mechanischen Seite einstecken

Digital Cylinder AX mit der elektronischen Seite einstecken

Digital Cylinder AX mit der mechanischen Seite einstecken
Stecken Sie den Schließzylinder AX mit der knauffreien Seite in das

Schloss.
Schließzylinder AX im Schloss positioniert.
9
9. Montage
52 / 162
