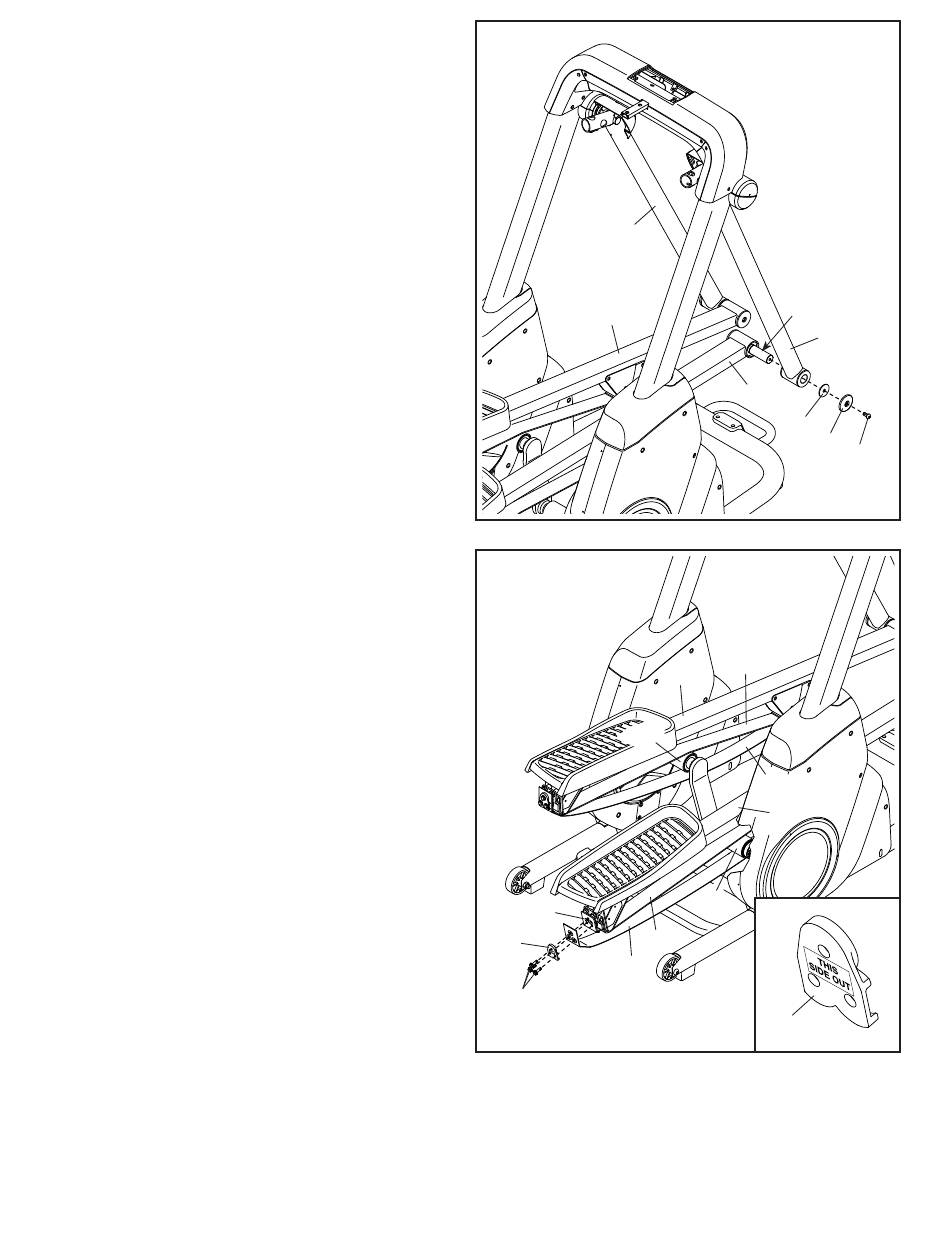

5. Identifizieren Sie den rechten Pedalarm (15).
Mithilfe einer Plastiktüte, um Ihre Finger sauber
zu halten, tragen Sie eine großzügige Menge
des mitgelieferten Schmierfetts auf die Achse
des rechten Pedalarms auf.
Als Nächstes führen Sie die Achse des rechten
Pedalarms (15) in der gezeigten Richtung in den
rechten Schwenkschenkel (13) ein.
Befestigen Sie den rechten Pedalarm (15) mit
einer M8 x 14mm Ansatzschraube (122), einer
Achsenabdeckung (30) und einer Achsen-
Unterlegscheibe (31).
Befestigen Sie den linken Pedalarm (14)
auf die gleiche Weise am linken Schwenk-
schenkel (12).
6. Identifizieren Sie den Gurt (21) am rechten
Pedalarm (15). Führen Sie den Gurt unter die
Laufrolle (89). Achten Sie darauf, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der Gleitriemen
(19) am rechten Pedalarm (15) oben auf der
Laufrolle (89) ruht und dass der Gurt (21)
unter der Laufrolle positioniert ist.
Tipp: Es ist möglicherweise hilfreich, wenn
eine zweite Person den rechten Pedalarm (15)
nach unten drückt, während Sie die folgende
Aktion durchführen.
Richten Sie eine Gurtklemme (23) so aus, wie
im Nebenbild abgebildet. Befestigen Sie den
Gurt (21) mit drei M6 x 20mm Schrauben (118)
und der Gurtklemme an der Gurthalterung (22),
die sich am rechten Pedalarm (15) befindet.
Drehen Sie anfangs alle Schrauben lose ein,
dann ziehen Sie diese fest.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pedalarm (14).
5
12
14
6
89
22
19
23
21
118
9
Schmierfett
13
15
31
30
122
19
14
21
15
89
23
