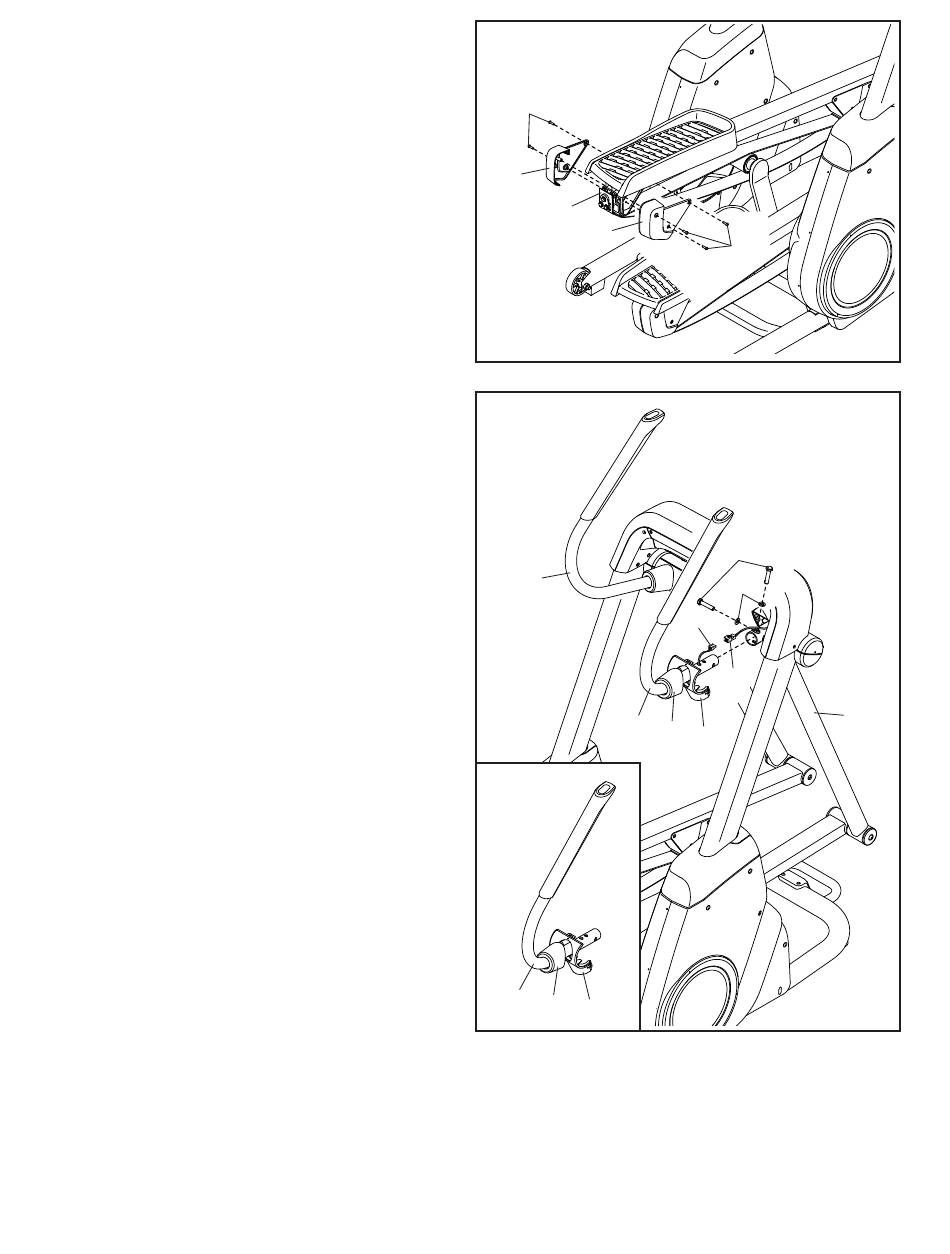

7. Identifizieren Sie eine linke hintere Riemenabde-
ckung (24) und eine rechte hintere Riemenab-
deckung (25). Befestigen Sie diese mit fünf M4
x 16mm Schrauben (141) am linken Pedalarm
(14). Drehen Sie anfangs alle Schrauben lose
ein, dann ziehen Sie diese fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
8. Siehe Nebenbild. Identifizieren Sie die rechte
Griffstange (17). Dann identifizieren Sie eine
Griffstangen-Abdeckung (40) und die rechte hin-
tere Schenkelabdeckung (44) und schieben Sie
diese wie abgebildet auf die rechte Griffstange.
Während eine zweite Person die rechte Griff-
stange (17) an den Pfosten (4) hält, verbinden
Sie das rechte Steuerungskabel (50) mit dem
rechten Verlängerungs-Steuerungskabel (153).
Tipp: Die Steckverbinder der Kabel sollten
ohne Schwierigkeit ineinandergleiten und mit
einem hörbaren Klicken einschnappen. Sollte
dies nicht der Fall sein, drehen Sie einen
Steckverbinder um und versuchen es noch
einmal.
Tipp: Vermeiden Sie es, die Kabel einzu-
klemmen. Führen Sie die rechte Griffstange
(17) in den rechten Schwenkschenkel (13) und
befestigen Sie diese mit zwei M10 x 45mm
Sechskantbolzen (119) und zwei M10 x 18mm
Unterlegscheiben (138).
Tipp: Vermeiden Sie es, die Kabel einzu-
klemmen. Drücken Sie die rechte hintere
Schenkelabdeckung (44) bis zum Einrasten an.
Dann drücken Sie die Griffstangen-Abdeckung
(40) bis zum Einrasten an.
Wiederholen Sie diesen Schritt mit der linken
Griffstange (16).
