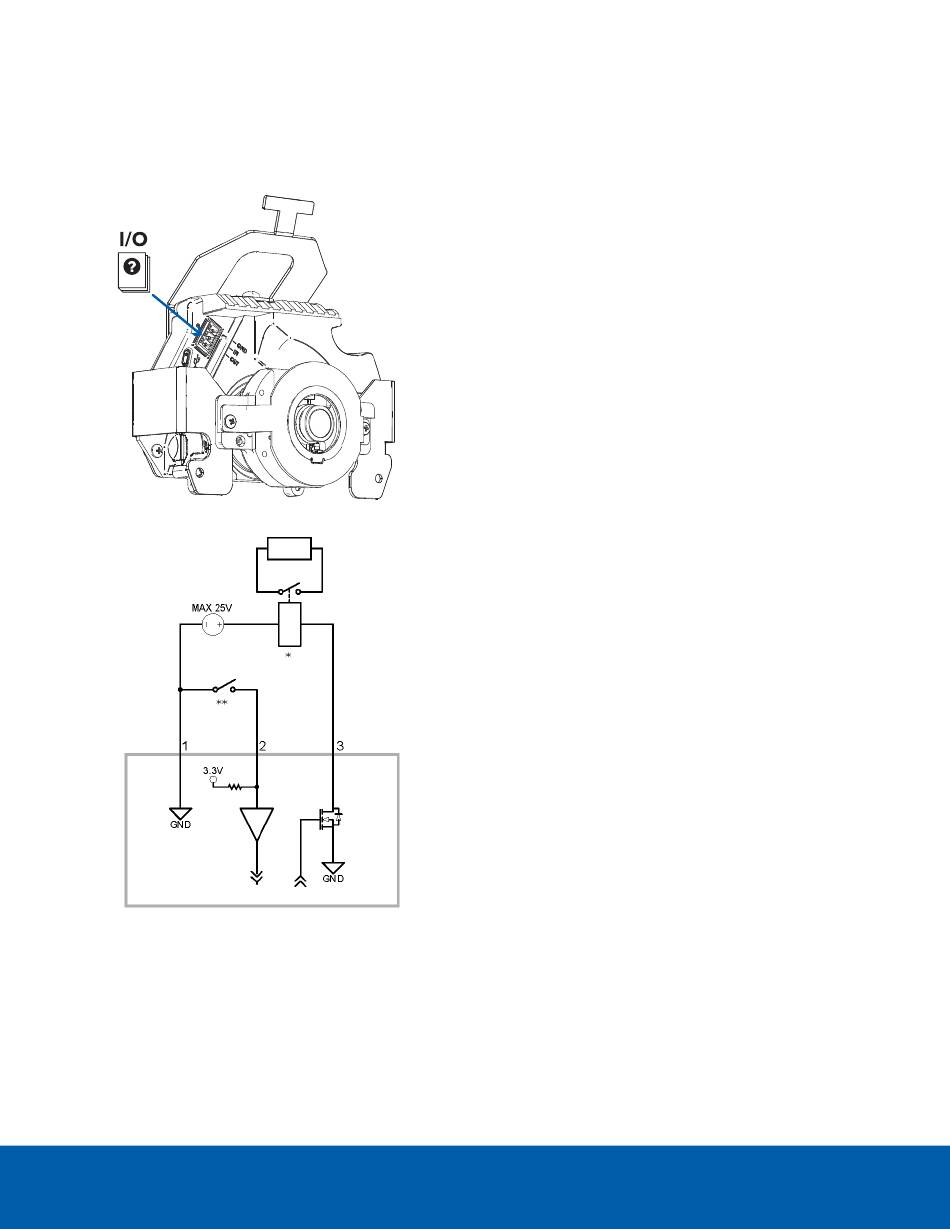

Anschluss an externe Geräte
Externe Geräte werden über den E/A-Anschlussblock an die Kamera angeschlossen. Die Klemmenbelegung
des E/A-Anschlussblocks ist in der folgenden Tabelle veranschaulicht.
1. Masse
2. Eingang: Verbinden Sie zur Aktivierung den Eingang mit dem Massepunkt. Stellen Sie zur
Deaktivierung keine Verbindung her oder legen Sie 3-15 V an.
3. Ausgang: Bei Aktivität ist der Ausgang intern mit dem Massepunkt verbunden. Bei Inaktivität ist der
Schaltkreis offen. Die maximale Last beträgt 25 VDC, 120 mA.
