Inhaltszusammenfassung für Avigilon 1.0W-H3-BO1-IR

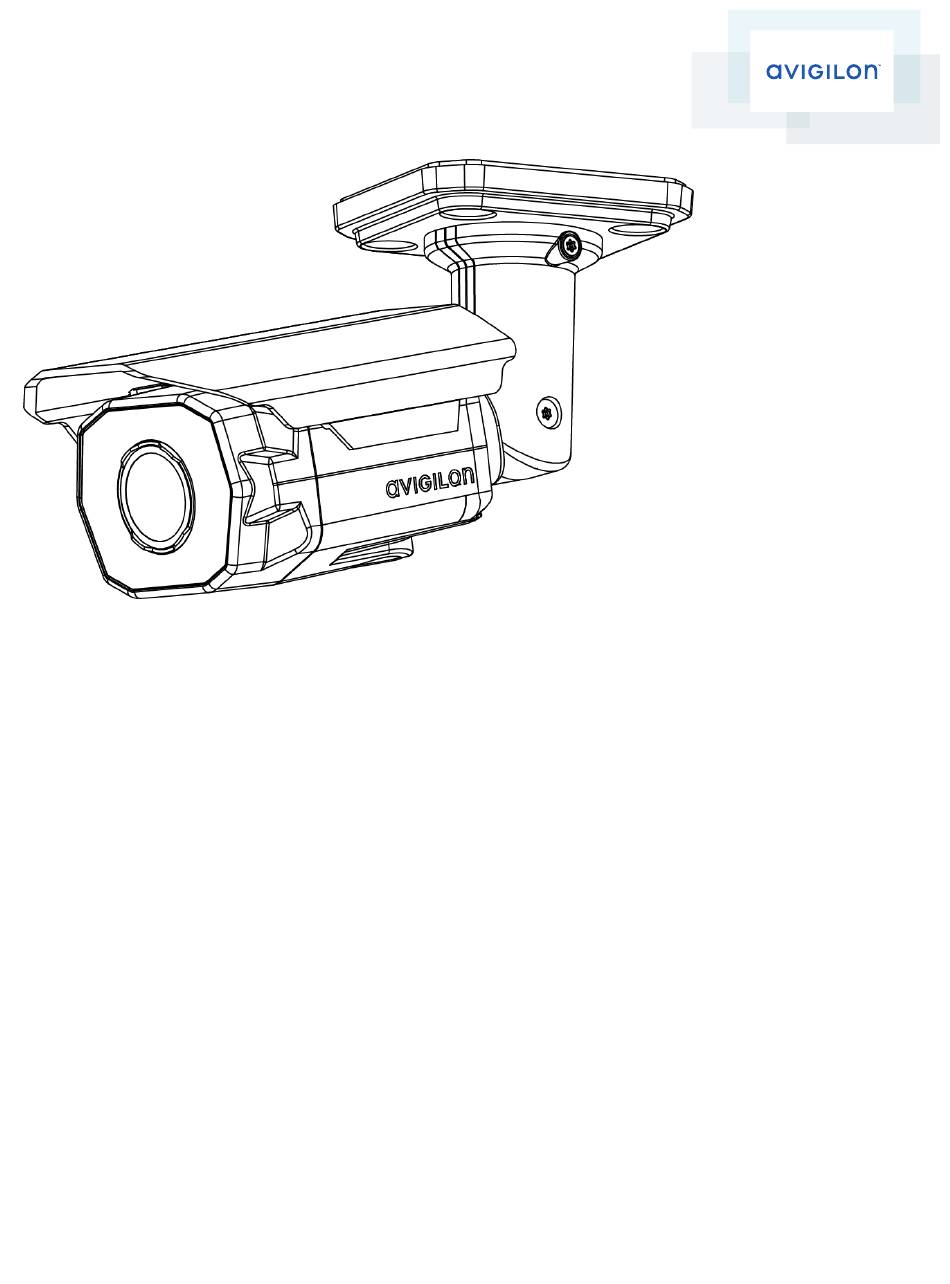

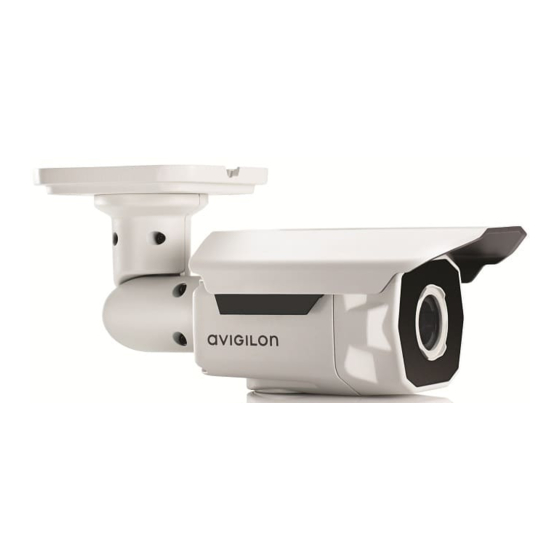

- Seite 1 Installationsanleitung Avigilon™ HD IP Bullet-Kameramodelle: 1.0W-H3-BO1-IR, 1.0W-H3A-BO1-IR, 1.0W-H3-BO2-IR, 1.0W-H3A- BO2-IR, 2.0W-H3-BO1-IR, 2.0W-H3A-BO1-IR, 2.0W-H3-BO2-IR, 2.0W-H3A-BO2-IR, 3.0W-H3-BO1-IR, 3.0W-H3A-BO1-IR, 3.0W- H3-BO2-IR, 3.0W-H3A-BO2-IR, 5.0-H3-BO1-IR und 5.0-H3-BO2-...
-
Seite 2: Wichtige Sicherheitsinformationen
24 VAC. oder Power over Ethernet (PoE) mit 48 VDC, 22 W min. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Haftungsausschluss Dieses Handbuch enthält die aktuellen Produktbeschreibungen und Spezifikationen. Inhalt und Spezifikationen dieses Handbuchs können ohne Vorankündigung geändert werden. Avigilon behält sich das Recht vor, an den hierin enthaltenen Spezifikationen und Materialien Änderungen ohne Vorankündigung vorzunehmen und ist nicht verantwortlich für eventuelle Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene Material entstehen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht von vorne Ansicht von unten Ansicht von der Seite Installation Lieferumfang der Kamera Vorsichtsmaßnahmen für die Installation in der Nähe von Salzwasser Installationsschritte Bohren der Montagelöcher Anschließen der Kabel Montage und Ausrichtung von Videoanalysekameras Montieren der Kamera Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten der Kamera... -
Seite 6: Überblick
Überblick Ansicht von vorne 1. Sonnenblende Eine verstellbare Abdeckung zum Schutz des Objektivs vor Blendeffekten durch Sonnenlicht. 2. IR-Scheinwerfer Sorgt für Ausleuchtung im IR-Spektrum. Überblick... -
Seite 7: Ansicht Von Unten
Ansicht von unten 1. Verbindungsstatus-LED Stellt Informationen über den Betrieb des Gerätes bereit. Weitere Informationen finden Sie unter LED- Anzeigen Auf Seite 11 2. Konfigurationskonsole Schnellanschluss zum Konfigurieren der Kamera während der Installation. Um auf die Konfigurationskonsole zugreifen zu können, muss die Kappe mit dem mitgelieferten Öffnungswerkzeug entfernt werden. -
Seite 8: Ansicht Von Der Seite
Ansicht von der Seite 1. Sonnenblendenhalterung Montagerahmen für die Sonnenblende. 2. Haltearm Verstellbarer Haltearm zum Positionieren der Kamera. 3. Montagerahmen Geeignet für bündige Montage und Oberflächenmontage. 4. Einstellschraube Zum Arretieren des Haltearms. Ansicht von der Seite... -
Seite 9: Installation
Befolgen Sie diese Vorsichtsmaßnahmen, um Kameraprobleme bei einer Installation in stark salzhaltigen Umgebungen zu vermeiden: Verwenden Sie von Avigilon angebotenes Montagezubehör. Alle Zubehörteile von Avigilon wurden mit Avigilon Kameras in den entsprechenden Umgebungen getestet. Wenn Sie Zubehör eines Drittanbieters verwenden, müssen Sie sicherstellen, dass das Material mit der Oberfläche des Kameragehäuses kompatibel ist;... -
Seite 10: Bohren Der Montagelöcher
Informationen finden Sie unter LED-Anzeigen Auf Seite 11. Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon™ Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Die Kamera sollte in einer Höhe über 274 cm (9 Zoll) installiert werden. -
Seite 11: Montieren Der Kamera
Webbrowser-Schnittstelle der Kamera: http://<IP-Adresse der Kamera>/ ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Auf Seite 14 Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon™ Control Center). HINWEIS: Der standardmäßige Kamerabenutzername lautet admin, das standardmäßige Kamerapasswort lautet ebenfalls admin. Zugreifen auf den Live-Videostream Der Live-Videostream kann mit einer der folgenden Methoden betrachtet werden: Webbrowser-Schnittstelle: http://<IP-Adresse>/... -
Seite 12: Fokussieren Der Kamera
5. Wenn Sie die gewünschte Ausrichtung gefunden haben, ziehen Sie die Einstellschrauben am Haltearm wieder an, um die Kamera zu fixieren. 6. Über das Kamera-Installationstool von Avigilon oder die Weboberfläche der Kamera können Sie die Bild- und Anzeigeeinstellungen anpassen, um die gewünschte Zoomstellung festzulegen. -
Seite 13: Weitere Informationen
Richtung in die Kamera eingelegt werden. 2. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Benutzerhandbuch zur Weboberfläche der Avigilon HD H.264-Kamera. Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Benutzerhandbuch für den Avigilon Control Center-Client™... -
Seite 14: Anschließen An Externe Geräte
Anschließen an externe Geräte Externe Geräte werden über das E/A-Terminal an das Gerät angeschlossen. Die Klemmenbelegung des E/A- Klemmblocks ist in der folgenden Tabelle veranschaulicht. HINWEIS: Die Kamera kann über den E/A-Anschluss mit einem externen Mikrofon und Lautsprecher verbunden werden. 1. - Seite 15 120 mA verwendet werden. Anschließen an externe Geräte...
-
Seite 16: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle gibt Aufschluss über die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 17: Entfernen Der Sonnenblende
Entfernen der Sonnenblende Wenn die Kamera im Innenbereich angebracht wird, ist die Sonnenblende nicht erforderlich. 1. Drücken Sie die Mitte der Sonnenblende herunter und ziehen Sie gleichzeitig die Ecken der Blende an einer Seite der Kamera nach oben. Achten Sie darauf, nicht an dem schwarzen Hebel der Sonnenblendenhalterung hängen zu bleiben. -
Seite 18: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Abbildung 1: Die Reset-Taste zur Wiederherstellung des Firmware-Standards in der Konfigurationskonsole. 1. -
Seite 19: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 20: Spezifikationen
Spezifikationen Kamera Audioeingang/- Line-Pegeleingang und -ausgang ausgang H3-BO1-IR: 3-9 mm, F1.2, P-Iris Objektiv H3-BO2-IR: 9-22 mm, F1.6, P-Iris Integrierter Speicher SD/SDHC/SDXC-Steckplatz: mindestens Class 4; Class 6 oder höher empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF-konforme Version 1.02, 2.00, Profile S (www.onvif.org) ONVIF H3A-Modelle sind auch mit Version 2.4.2 der Analyseservicespezifikation konform (Rahmen und Szenenbeschreibungen sind mit VMS von Drittanbietern nicht verfügbar) Passwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Sicherheit... - Seite 21 3V Mangan-Lithium RTC Backup-Batterie (nur Modelle mit integriertem Speicher) Umgebung Betriebstemperatur -40 °C bis +50 °C Lagerungstemperatur -10 °C bis +70 °C Feuchtigkeit 0 – 95 % (nicht kondensierend) Zertifizierungen UL 60950 CSA 60950 CB-Schema Sicherheit ROHS WEEE Stoßfestigkeit IK10 Umgebung Wetterfest, Schutzklasse IP66 FCC-Abschnitt 15, Unterabschnitt B, Klasse B Elektromagnetische EN 55022, Klasse B Emissionen...
-
Seite 22: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon garantiert dem Originalkäufer für einen Zeitraum von 3 Jahren ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsschäden ist. Die Herstellerhaftung ist auf den Ersatz des Produktes, dessen Reparatur oder Ersatz durch ein repariertes Produkt beschränkt, je nach Ermessen des Herstellers.
