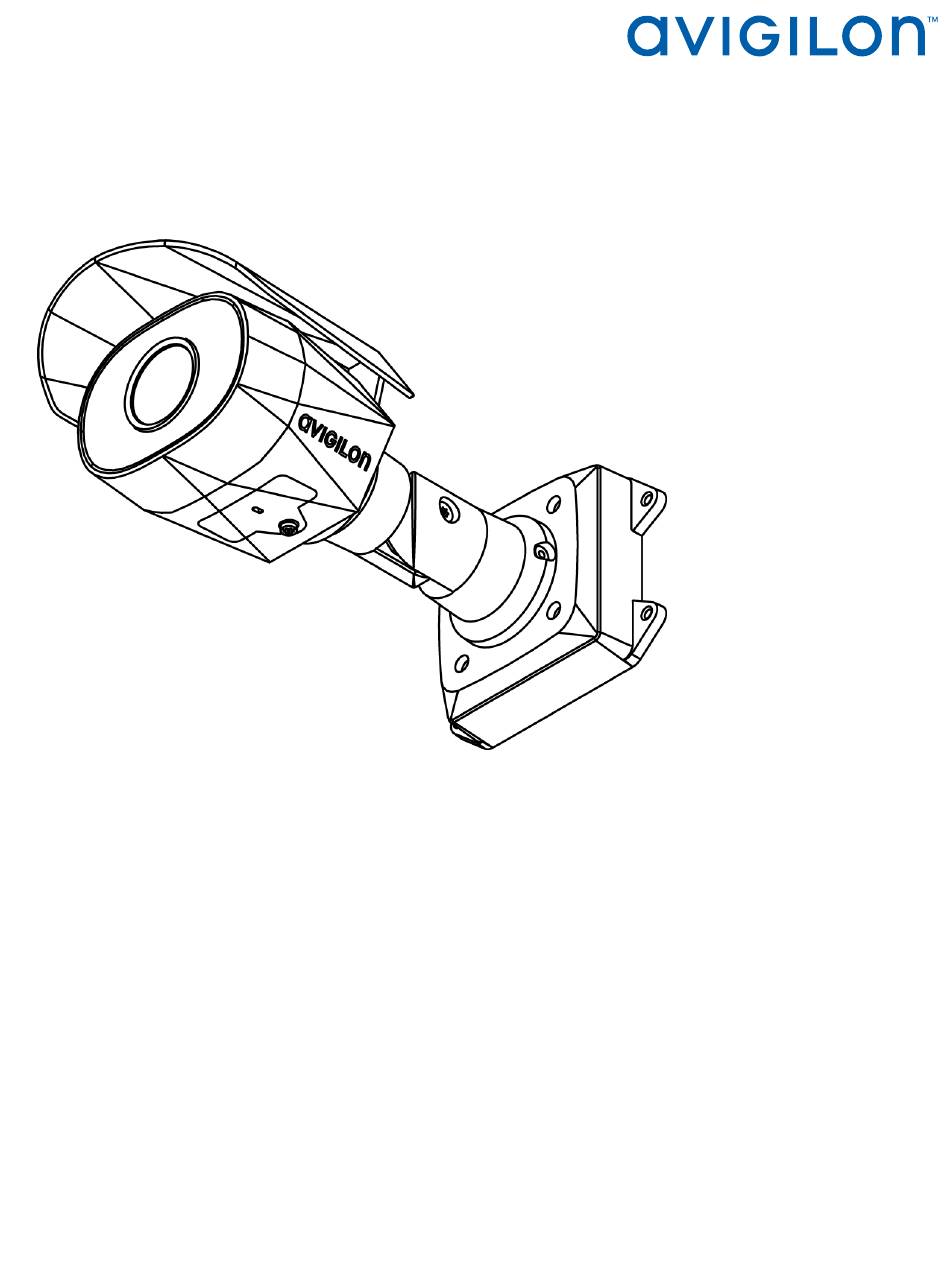

- Seite 1 Installationsanleitung Avigilon H5SL Bullet-Kameramodelle: 1.3C-H5SL-BO1-IR 2.0C-H5SL-BO1-IR 3.0C-H5SL-BO1-IR 3.0C-H5SL-BO2-IR 5.0C-H5SL-BO1-IR 5.0C-H5SL-BO2-IR...
-
Seite 2: Rechtliche Hinweise
Genauigkeit der in diesem Dokument enthaltenen Informationen; und (2) ist nicht verantwortlich für die Verwendung von oder auf den Verlass auf die Informationen. Die Avigilon Corporation ist nicht verantwortlich für eventuelle Verluste oder Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene Material entstehen. -
Seite 3: Wichtige Sicherheitsinformationen
Dieses Produkt soll von Power over Ethernet (PoE) geliefert werden, die eine "begrenzte Stromquelle" oder "LPS", bewertete 48 VDC, 9W min ist. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 4: Zulassungshinweise
Um die Anforderungen der Norm EN 50121-4 für Bahnanwendungen zu erfüllen, verwenden Sie ein externes Netzteil oder einen POE-Injektor, der ebenfalls mit EN 50121-4 konform ist. Bitte wenden Sie sich an Avigilon, wenn Sie Unterstützung bei der Auswahl der Geräte benötigen. - Seite 5 Dieses Symbol bedeutet, dass Ihr Produkt gemäß den örtlichen Gesetzen und Bestimmungen separat vom Hausmüll entsorgt werden soll. Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, bringen Sie es zu einer von den örtlichen Behörden dafür vorgesehenen Sammelstelle. Einige Sammelstellen nehmen Produkte kostenlos entgegen.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht: Montagerahmen Rückansicht Vorderansicht Ansicht der Konfigurationskonsole Seitenansicht Installation Lieferumfang der Kamera Installationsschritte Montieren der Dome-Kamera Entfernen der Abdeckung der Konfigurationskonsole Initialisierung eines Benutzernamens und Passworts der Kamera (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) Zuweisen einer IP-Adresse Zugriff auf den Live-Video-Stream Ausrichtung der Kamera Zoomen und Fokussieren der Kamera... -
Seite 7: Überblick
Überblick Ansicht: Montagerahmen 1. Kamerabefestigungspunkte Punkte für die Installation der Kameras am Montagerahmen 2. Steckplätze für Montagehaken Punkte zum Fixieren der Kamera am Montagerahmen, während die erforderlichen Kabelverbindungen hergestellt werden 3. Montagelöcher Löcher zur Fixierung des Montagerahmens an der Montagefläche Überblick... -
Seite 8: Rückansicht
Rückansicht 1. Ethernet-Anschluss Kann über eine Stromquelle und eine Ethernet-Verbindung mit dem Netzwerk verbunden werden. Die Kamera kann nur über PoE (Power over Ethernet) mit Strom versorgt werden. Die Kommunikation mit dem Server und die Bilddatenübertragung erfolgen ebenfalls über diese Verbindung. 2. -
Seite 9: Vorderansicht
Vorderansicht 1. IR-Scheinwerfer Bietet Szenenbeleuchtung im IR-Spektrum. 2. Abdeckung der Konfigurationskonsole Deckt die Konfigurationskonsole ab. Vorderansicht... -
Seite 10: Ansicht Der Konfigurationskonsole
Geeignet für eine MicroSD-Karte zur integrierten Speicherung. Weitere Informationen finden Sie unter (Optional) Konfigurieren des microSD-Kartenspeichers auf Seite14. 2. Micro-USB-Anschluss Geeignet für einen Micro-USB-Stecker auf USB. Nur erforderlich bei Verwendung von Avigilon USB Wifi Adapter (USB-WLAN-Adapter). 3. Link-LED-Anzeige Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. -
Seite 11: Seitenansicht
Seitenansicht 1. Sonnenblende Eine verstellbare Abdeckung zum Schutz des Objektivs gegen die Sonne. 2. Haltearm Verstellbarer Haltearm zur Positionierung der Kamera. 3. Einstellschrauben Stellt einen Verriegelungsmechanismus für den Haltearm bereit. Seitenansicht... -
Seite 12: Installation
Installation Lieferumfang der Kamera Avigilon H5SL Bullet-Kamera Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk Installationsschritte Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Montieren der Dome-Kamera Wenn die Kabel für die Kamera nicht von innerhalb der Montagefläche bereitgestellt werden, installieren Sie zuerst die Anschlussdose (H4-BO-JBOX). - Seite 13 3. Befestigen Sie den Montagerahmen auf der Montagefläche oder an der Anschlussdose. Hinweis: Es wird empfohlen, Silikondichtmasse an den Rändern des Montagerahmens oder der Anschlussdose aufzutragen, um zu verhindern, dass Feuchtigkeit auf die Montagefläche gelangt. 4. Führen Sie die Montagehaken auf der Rückseite der Kamera in die Aufhängungen am Montagerahmen ein, und lassen Sie die Kamera herunterhängen.
- Seite 14 5. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais oder Ähnliches) an die Kamera anschließen möchten, verwenden Sie dazu die digitalen E/A-Anschlusskabel der Kamera. Weitere Informationen finden Sie unter Anschließen an externe Audio- und E/A-Geräte auf Seite16. 6. Wenn externe Mikrofone und/oder Lautsprecher an die Kamera angeschlossen werden müssen, verbinden Sie die Geräte mit den E/A-Audiokabeln der Kamera.
- Seite 15 8. Schließen Sie dann das Netzwerkkabel an die Kamera über den Ethernet-Port an. 9. Verstauen Sie zu lange Kabel in der Kabeldurchführung. 10. Heben Sie die Kamera, bis sie die Halterung bedeckt. Montieren der Dome-Kamera...
-
Seite 16: Entfernen Der Abdeckung Der Konfigurationskonsole
11. Befestigen Sie die Kamera mithilfe der Montageschrauben am Rahmen. Entfernen der Abdeckung der Konfigurationskonsole 1. Verwenden Sie einen sternförmigen Schraubendreher mit T20-Stiftaufsatz, um die Abdeckung der Konfigurationskonsole zu öffnen. 2. Nehmen Sie die Abdeckung von der Konfigurationskonsole ab. Initialisierung eines Benutzernamens und Passworts der Kamera Kameras, die nach dem 1. -
Seite 17: (Optional) Verwenden Des Usb Wifi Adapter (Usb-Wlan-Adapter)
Webinterface zuzugreifen. Wenn sich die Kamera in der Werkseinstellung befindet, werden Sie zur Seite „Neuen Benutzer hinzufügen“ weitergeleitet, um den ersten Benutzer zu erstellen. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Camera Configuration Tool Version 1.4.4 oder höher: Kameras, die im werkseitigen Standardzustand erkannt wurden, sind mit gekennzeichnet. -
Seite 18: Zuweisen Einer Ip-Adresse
Die mobile Weboberfläche mit dem USB-WLAN-Adapter. Weitere Informationen finden Sie unter (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) auf der vorherigen Seite. Webbrowser-Oberfläche des Geräts: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Software (z. B. die Avigilon Control Center (Kontrollzentrum)™-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite20. -
Seite 19: Ausrichtung Der Kamera
Hinweis: Abhängig vom Herstellungsdatum Ihrer Kamera haben Sie eine der beiden folgenden Möglichkeiten, um sich zum ersten Mal anzumelden: Kameras, die nach dem 1. Januar 2020 hergestellt wurden, haben keinen Standard- Benutzernamen oder -Passwort und werden sich in einem werkseitigen Standardzustand befinden. -
Seite 20: Zoomen Und Fokussieren Der Kamera
Zoomen und Fokussieren der Kamera Nehmen Sie die Zoom- und Fokuseinstellungen der Kamera auf der Webbrowser-Oberfläche oder in der Avigilon Control Center (Kontrollzentrum)-Software in den Bild- und Anzeigeeinstellungen der Kamera vor. a. Verwenden Sie die Zoomschaltflächen, um Heran- oder Herauszuzoomen. -
Seite 21: Konfigurieren Der Kamera
Avigilon Control Center (Kontrollzentrum) Client-Benutzerhandbuch. Wenn die Kamera mit dem Netzwerk-Verwaltungssystem eines Drittanbieters verbunden ist, können Sie spezielle Funktionen der Kamera auf der Webbrowseroberfläche der Kamera konfigurieren. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Weitere Informationen Weitere Informationen zur Einrichtung und Verwendung des Gerätes sind in den folgenden Anleitungen zu... -
Seite 22: Anschließen An Externe Audio- Und E/A-Geräte
Anschließen an externe Audio- und E/A-Geräte Wichtig: Dieses Produkt ist für die Stromversorgung über Power over Ethernet (PoE) vorgesehen. Schließen Sie KEINE zusätzliche Stromversorgung an die Audio- oder E/A-Kabel an, da sonst die Kamera beschädigt wird. WARNUNG — Dieses Produkt soll von Power over Ethernet (PoE) geliefert werden, die eine „begrenzte Stromquelle“... -
Seite 23: Verbindungsstatus-Led-Anzeige
Mit Netzwerkvideomanagement-Software oder einem ACC™-Server verbunden. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Benutzerhandbuch zum Web-Interface für Avigilon H4 und H5 IP-Kameras. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung... - Seite 24 Verhalten der Kommunikations-LED Vorgeschlagene Lösung nicht angeschlossen oder es wird kein Interface der Kamera, um sicherzustellen, dass die LEDs nicht Video gestreamt deaktiviert sind. Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch. Das Zurücksetzen über die Weboberfläche der Kamera führt nicht zum gewünschten Ergebnis.
-
Seite 25: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Abbildung 1: Der Schalter zum Zurücksetzen der Firmware in der Konfigurationskonsole. -
Seite 26: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
ARP/Ping-Methode deaktivieren) in der Webbrowser-Oberfläche des Geräts aktiviert ist. Weitere Informationen finden Sie im Web-Interface Benutzerhandbuch für Hochauflösende H4- und H5-IP- Kameras von Avigilon. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 27: Beschränkte Garantie Und Technischer Support
Beschränkte Garantie und Technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Beschränkte Garantie und Technischer Support...
