Anschluss an externe Geräte
Externe Geräte werden über das E/A-Terminal an die Kamera
angeschlossen. Die Klemmenbelegung des E/A-Terminals ist in der
folgenden Tabelle und dem folgenden Diagramm veranschaulicht. Für
Details zur Konfiguration externer Geräte ziehen Sie bitte das
Software-Benutzerhandbuch heran.
Tabelle:Externe E/A-Terminals
Klemme
Funktion
1
Masse
2
RS-485 RX/TX+
3
RS-485 RX/TX-
4
Eingang (-) / Ausgang A
5
Eingang (+)
6
Ausgang B

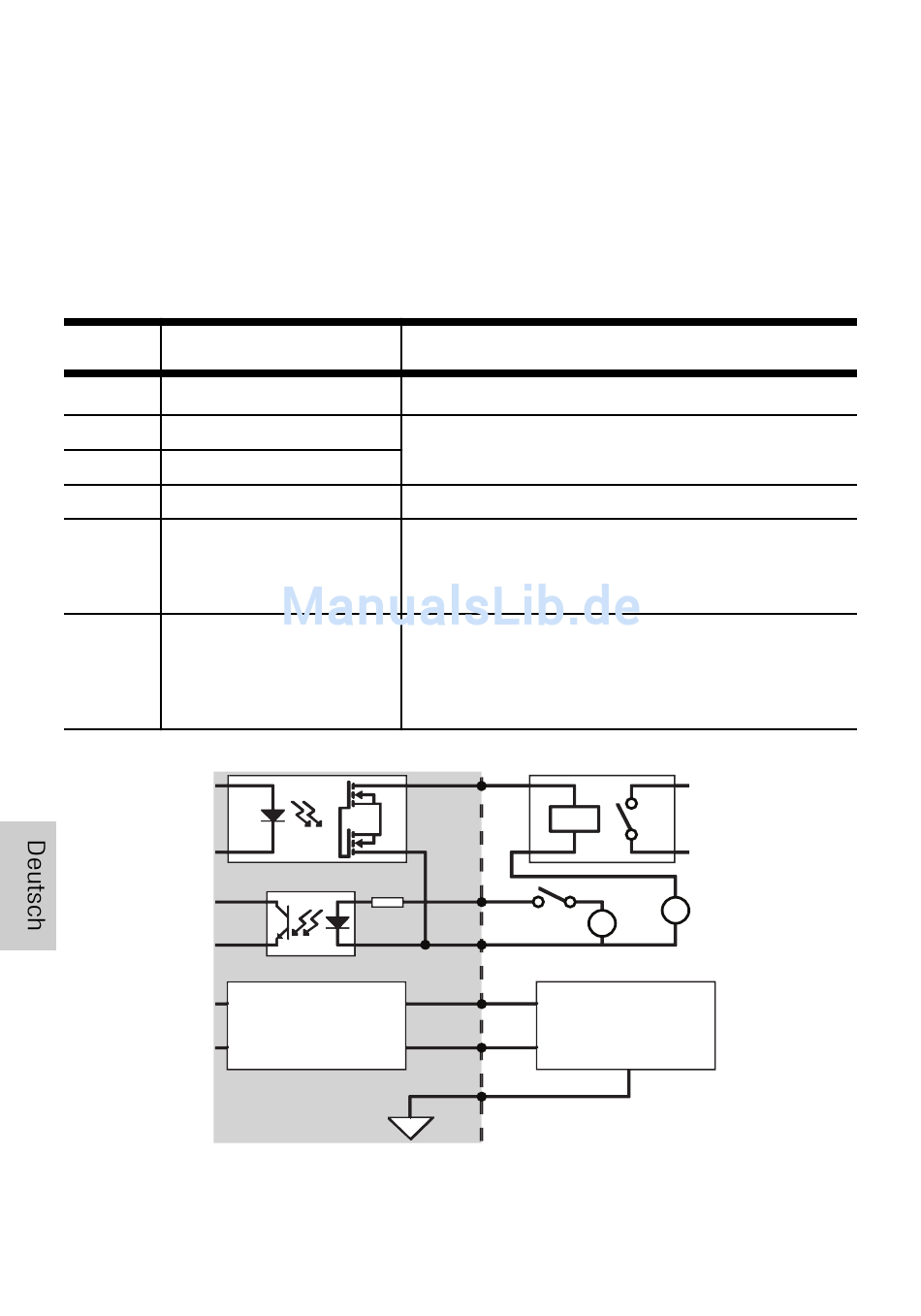

Abbildung: Schaltbild des externen E/A-Terminals und Beispielanwendung.
10
Masse der RS-485 Schnittstelle.
Halbduplex-RS-485-Schnittstelle zur Steuerung
externer Gerätschaften
Geteilte Klemme für Ein- und Ausgang.
Der Eingang verfügt über einen Fotokoppler und
ist elektrisch vom inneren Schaltkreis isoliert. Die
Eingangsspannung sollte 12 V nicht
überschreiten.
Der Ausgang verfügt über einen Fotokoppler und
ist elektrisch vom inneren Schaltkreis isoliert. Die
Ausgangsterminal-Verbindungen (A und B)
können beliebige Polarität haben. Der Ausgang ist
maximal mit 50 V und 120 mA belastbar.
RS-485
Kamera
Beschreibung
6
5
+
3V
Schalter
-
4
3
Externes Gerät
2
1
Relais
+
24V
-
