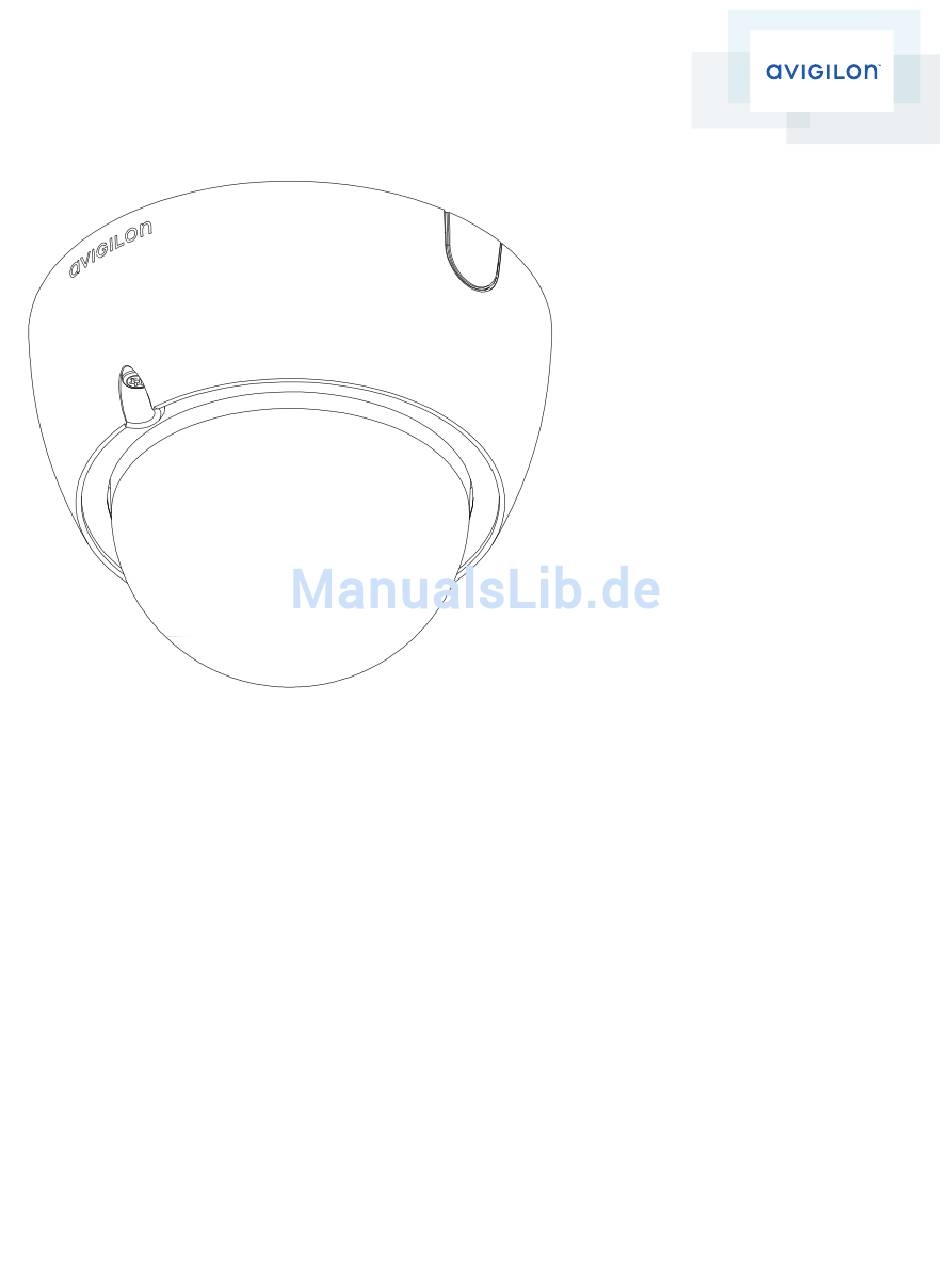

- Seite 1 Installationsanleitung Avigilon™ H.264 HD IP-Dome-Kameramodelle: 1.0-H3-D1, 1.0-H3-D1-IR, 1.0-H3-D2, 1.3L-H3-D1, 1.3L-H3-D2, 2.0- H3-D1, 2.0-H3-D1-IR, 2.0-H3-D2, 3.0W-H3-D1, 3.0W-H3-D1-IR, 3.0W-H3-D2, 5.0-H3-D1, 5.0-H3-D1-IR und 5.0-H3-D2...
-
Seite 2: Wichtige Sicherheitsinformationen
(Wechselstrom) (min. 10 W, IR-Modell) oder für Power over Ethernet (PoE) mit 48 V (Gleichstrom) und min. 6 W konzipiert (min. 10 W, IR-Modell). Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Dieses kompilierte und veröffentlichte Handbuch enthält die neuesten Produktbeschreibungen und Spezifikationen. Inhalt und Spezifikationen dieses Handbuchs können ohne Vorankündigung geändert werden. Avigilon behält sich das Recht vor, an den hierin enthaltenen Spezifikationen und Materialien Änderungen ohne Vorankündigung vorzunehmen und ist nicht verantwortlich für eventuelle Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene Material entstehen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht der Abdeckung Ansicht von unten Ansicht von vorne Ansicht von hinten IR-Ansicht Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Entfernen der Dome-Abdeckung Montieren der Dome-Kamera Anschließen der Kabel Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten der Dome-Kamera (Optional) Konfigurieren des integrierten Speichers Installieren der Dome-Abdeckung... -
Seite 6: Überblick
Überblick Ansicht der Abdeckung 1. Dome-Abdeckung Vandalensichere Dome-Abdeckung. 2. Manipulationssichere Schrauben Torx-Schrauben zur Befestigung der Dome-Abdeckung am Sockel 3. Kabeldurchführung Eine Kabeldurchführung für Netzwerk-, Netz- und Ein-/Ausgangskabel. Überblick... -
Seite 7: Ansicht Von Unten
Ansicht von unten 1. Kabeldurchführung Eine Kabeldurchführung für Netzwerk-, Netz- und Ein-/Ausgangskabel. 2. Montagelöcher Befestigungspunkte für die Kamera. 3. Seriennummernetikett Aufkleber mit der Serien- und Teilenummer des Produkts. Ansicht von unten... -
Seite 8: Ansicht Von Vorne
Ansicht von vorne 1. Azimut-Steuerung Ermöglicht die Anpassung des Bildwinkels. 2. Rändelschrauben zur Neigungsverriegelung Arretierungsmechanismus zum Anpassen des Bildneigung. 3. Rändelschrauben zur Schwenkarretierung Arretierungsmechanismus zum Anpassen der Bildschwenkung. 4. E/A-Anschlussleiste Ermöglicht das Anschließen externer E/A-Geräte. 5. Audio-/Videoanschluss Geeignet für Mini-Klinkenstecker (3,5 mm). 6. -
Seite 9: Ansicht Von Hinten
Ethernet-Anschluss für die Verbindung mit einem Netzwerk. Diese Verbindung wird für die Kommunikation mit dem Server und für die Bilddatenübertragung verwendet. Wird außerdem mit Strom versorgt, wenn eine Verbindung mit einem PoE-fähigen Netzwerk besteht. 8. Verbindungsstatus-LED Liefert Informationen zum Betrieb des Geräts. Weitere Informationen finden Sie auf Seite 1 unter LED- Anzeigen Auf Seite 14. -
Seite 10: Ir-Ansicht
IR-Ansicht 1. IR-Scheinwerferring Sorgt für Ausleuchtung im IR-Spektrum. Der IR-Scheinwerferring ist nicht im Lieferumfang aller Modelle enthalten. IR-Ansicht... -
Seite 11: Installation
Kleiner Schlitzschraubendreher mit 5/64" oder 2 mm Klingenbreite zum Anschließen der Stromversorgung, falls kein PoE verwendet wird. Lieferumfang der Kamera Vergewissern Sie sich, dass das Paket Folgendes enthält: Avigilon™ HD IP-Dome-Kamera Anschlussblock T20 Torx-Schraubenschlüssel Vier Schrauben und Dübel für massives Mauerwerk ... -
Seite 12: Montieren Der Dome-Kamera
Schutzhülle der Kuppel erst nach Abschluss der Installation. Montieren der Dome-Kamera Führen Sie die folgenden Schritte durch, um die Dome-Kamera an einer Wand oder Decke zu befestigen: 1. Bohren Sie mithilfe der Bohrschablone vier Montagelöcher und ein Kabeldurchführungsloch in die Decke/Wand. -
Seite 13: Anschließen Der Kabel
Wahl der IP-Adresse über Zero Configuration Networking (Zeroconf). Wenn die IP-Adresse mit Zeroconf festgelegt wird, befindet sie sich im Subnetz 169.254.0.0/16. Die IP-Adresseinstellungen können mit einer der folgenden Methoden geändert werden: Kamera-Installationstool von Avigilon (Softwareanwendung). Weboberfläche der Kamera: http://<IP-Adresse der Kamera>/ ... -
Seite 14: Ausrichten Der Dome-Kamera
2. Rufen Sie die Weboberfläche der Kamera auf, um die integrierte Speicherfunktion zu aktivieren. Weitere Informationen finden Sie im Benutzerhandbuch für die Weboberfläche der H.264 HD-Kamera von Avigilon. Installieren der Dome-Abdeckung 1. Drehen Sie die schwarze Blende innerhalb der Dome-Kuppel so, dass sie das Blickfeld der Kamera nicht blockiert. -
Seite 15: Weitere Informationen
Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Benutzerhandbuch für das Kamera-Installationstool von Avigilon Benutzerhandbuch für den Avigilon Control Center-Client Benutzerhandbuch für die HD-H.264-Weboberfläche von Avigilon Die Handbücher finden Sie auf der Website von Avigilon: http://avigilon.com/support-and-downloads Weitere Informationen... -
Seite 16: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle HINWEIS: Führen Sie diese Schritte nicht durch, wenn Sie Power over Ethernet (POE) verwenden. Sollte PoE nicht verfügbar sein, muss das Gerät über die abnehmbare Stromanschlussleiste mit Strom versorgt werden. Die Position der Stromanschlussleiste können Sie den Diagrammen in dieser Anleitung entnehmen. Die Stromversorgung dieses Geräts kann mit 12-V-Gleichstrom oder mit 24-V-Wechselstrom erfolgen. -
Seite 17: Anschließen Von Mikrofonen, Lautsprechern Und Videomonitoren
1. Masse 2. Eingang: Verbinden Sie zur Aktivierung den Eingang mit dem Massepunkt. Stellen Sie zur Deaktivierung keine Verbindung her, oder legen Sie 3-15 V an. 3. Ausgang: Bei Aktivität ist der Ausgang intern mit dem Massepunkt verbunden. Bei Inaktivität ist der Schaltkreis offen. - Seite 18 Abbildung 2: Mini-Klinkenstecker für Audio/Video 1. Audioeingang 2. Composite Video-Ausgang 3. Masse 4. Audioausgang Anschließen von Mikrofonen, Lautsprechern und Videomonitoren...
-
Seite 19: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle gibt Aufschluss über die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 20: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Abbildung 3: Die Reset-Taste zur Wiederherstellung des Firmware-Standards an der Seite der Dome-Kamera. 1. -
Seite 21: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 22: Spezifikationen
Spezifikationen Kamera Audioeingang Line-Eingang, kleine A/V-Buchse (3,5 mm) Videoausgang NTSC/PAL, kleine A/V-Buchse (3,5 mm) H3-D1: 3-9 mm, F1.2, P-Iris Objektiv H3-D2: 9-22 mm, F1.6, P-Iris Integrierter Speicher SD/SDHC/SDXC-Steckplatz: mindestens Class 4; Class 6 oder höher empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 Anwendungsprogramm- ONVIF-konforme Version 1.02, 2.00, Profile S (www.onvif.org) Schnittstelle (API) Kennwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Sicherheit... - Seite 23 Lagerungstemperatur -10 °C bis +70 °C Zertifizierungen UL 60950 CSA 60950 EN 60950-1 Sicherheit WEEE ROHS FCC-Abschnitt 15, Unterabschnitt B, Klasse B Elektromagnetische EN 55022 Klasse B Emissionen IC ICES-003, Klasse B EN 55024, Klasse B EN 61000-4-2 EN 61000-4-3 Elektromagnetische EN 61000-4-4 Störfestigkeit EN 61000-4-5 EN 61000-4-6 EN 61000-4-11 Spezifikationen...
-
Seite 24: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon garantiert dem Originalkäufer für einen Zeitraum von drei Jahren ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist. Die Herstellerhaftung ist nach Ermessen des Herstellers auf den Ersatz des Produkts, dessen Reparatur oder Ersatz durch ein repariertes Produkt beschränkt.
