Kabelanschlüsse
Anschließen an externe Audio- und E/A-Geräte
Externe Audio- und E/A-Geräte werden über die Audio- und E/A-Anschlussblock an die Kamera

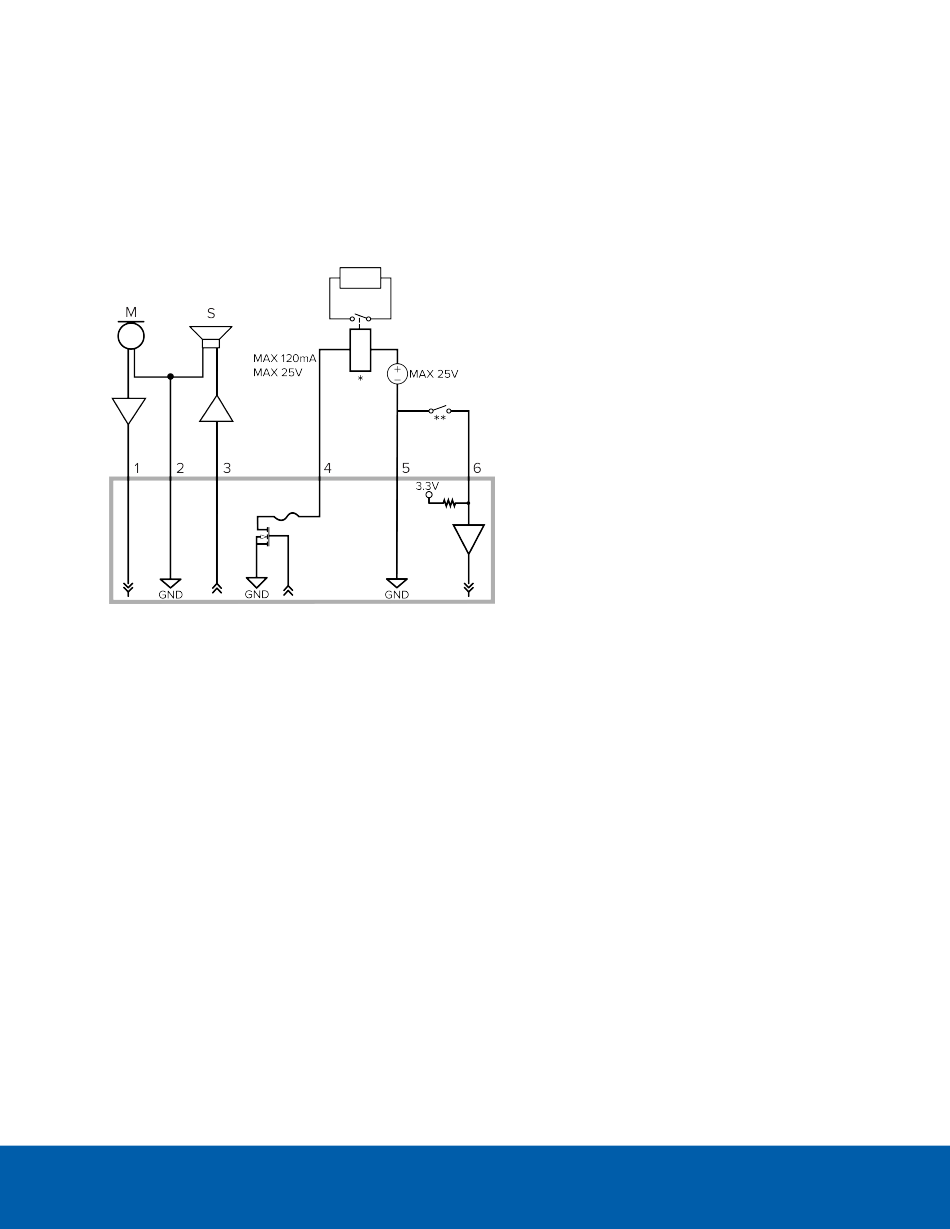

angeschlossen. Die Klemmenbelegung des Anschlussblocks ist im folgenden Diagramm veranschaulicht:
1. Audio-Eingang (Leitungspegel)
Ein externer Stromverstärker sollte beim Anschluss von Lautsprechern und Mikrofonen verwendet
werden. Siehe das Diagramm hierzu.
2. Masse (Audio)
3. Audio-Ausgang (Leitungspegel)
4. Digitale Ausgabe
5. Masse
6. Digitale Eingabe
* – Relais
l
** – Schalter
l
M – Mikrofon
l
S – Lautsprecher
l
