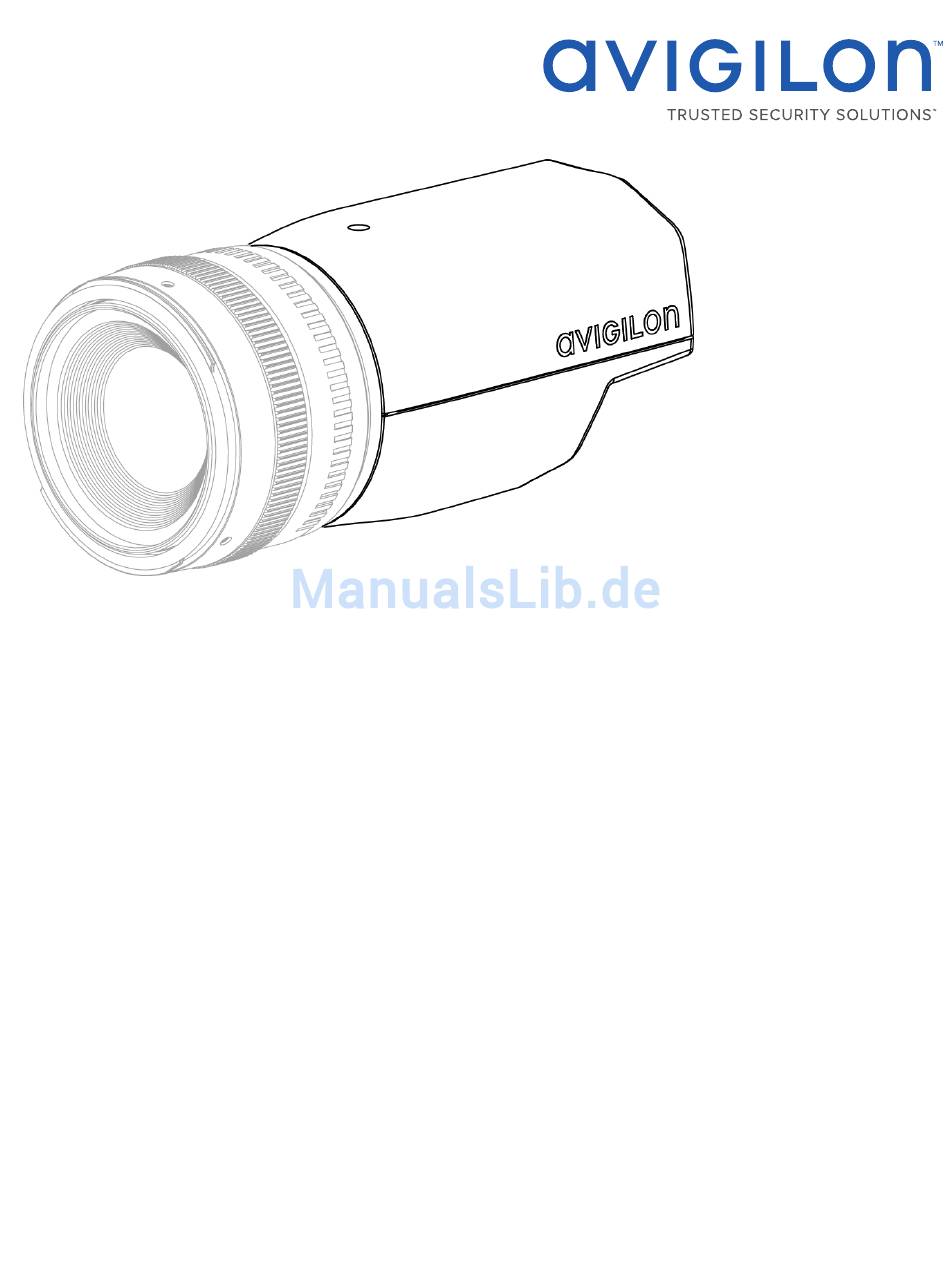

Installationsanleitung
Avigilon™ HD Professional IP-Kameramodelle:
30L-H4PRO-B, 24L-H4PRO-B, 16L-H4PRO-B, 12L-H4PRO-B und
8L-H4PRO-B

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Avigilon 30L-H4PRO-B

  • Seite 1 Installationsanleitung Avigilon™ HD Professional IP-Kameramodelle: 30L-H4PRO-B, 24L-H4PRO-B, 16L-H4PRO-B, 12L-H4PRO-B und 8L-H4PRO-B...
  • Seite 2: Wichtige Sicherheitsinformationen

    24 VAC oder Power over Ethernet (PoE) mit 48 VDC bei min. 13 W Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen.
  • Seite 3: Zulassungshinweise

    Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die...
  • Seite 4: Informationen Zu Entsorgung Und Recycling

    Inhaber handeln. Das Fehlen der Symbole ™ und ® in Verbindung mit einer Marke in diesem Dokument stellt keine Erklärung des Verzichts auf die Eigentümerschaft an der entsprechenden Marke dar. Die innovativen Lösungen der Avigilon Corporation sind durch in den USA und anderen Gerichtsbarkeiten weltweit angemeldete Patente geschützt. avigilon.com/patents. Soweit nicht ausdrücklich schriftlich vereinbart, werden keine Lizenzen in Bezug auf Urheberrechte, Designs, Marken, Patente oder andere Rechte an geistigem Eigentum von der Avigilon Corporation oder seinen Lizenzgebern erteilt.
  • Seite 5 20170308...
  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Überblick Vorderansicht Rückansicht Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Montage und Ausrichtung von Videoanalysekameras Montieren des Objektivs Montieren der Kamera Anschließen der Kabel Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten und Fokussieren der Kamera (Optional) Konfigurieren des integrierten Speichers Weitere Informationen Kabelanschlüsse Anschließen einer externen Stromquelle...
  • Seite 7: Überblick

    Entriegelt das auf der Kamera montierte Objektiv. 3. EF-S-Montagemarkierung Eine weiße Markierung auf der Objektivhalterung, an der Sie ein EF-S-Objektiv ausrichten können. HINWEIS: Diese Markierung kann auf den Modellen 30L-H4PRO-B und 24L-H4PRO-B vorhanden sein. EF- S-Objektive werden von diesen Modellen nicht unterstützt. 4. EF-Montagemarkierung Eine rote Markierung auf der Objektivhalterung, an der Sie ein EF-Objektiv ausrichten können.
  • Seite 8: Rückansicht

    Rückansicht 1. Kamerabefestigungspunkte Befestigungspunkte für die Kamera. Die Mounts nehmen ¼”-20 UNC Gewindeschrauben auf, die für gewöhnlich auf Stativen und Montagerahmen zu finden sind. 2. SD-Kartensteckplatz Geeignet für eine SD-Karte zur integrierten Speicherung. 3. Stromanschlussleiste Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger Polarität sein.
  • Seite 9 Enthält Informationen zum Kamerabetrieb. Weitere Informationen finden Sie unter LED-Anzeigen auf Seite 11. 7. E/A-Audioanschluss Geeignet für Mini-Klinkenstecker (3,5 mm). 8. Seriennummernetikett Aufkleber mit Geräteinformationen, Seriennummer des Produkts und Teilenummer 9. E/A-Anschlussblock Ermöglicht das Anschließen externer E/A-Geräte. Rückansicht...
  • Seite 10: Installation

    Zugreifen auf den Live-Videostream Ausrichten und Fokussieren der Kamera (Optional) Konfigurieren des integrierten Speichers Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon™ Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Installation...
  • Seite 11: Montieren Des Objektivs

    Abbildungseigenschaften voll ausschöpfen zu können. Um schlechte Bildqualität durch falsche Objektivauswahl zu vermeiden, benutzen Sie ausschließlich die von Avigilon für das jeweilige Kameramodell empfohlenen Objektive. Eine Liste mit den für das Kameramodell empfohlenen Objektiven erhalten Sie von Ihrem Avigilon- Händler oder -Vertreter.
  • Seite 12: Montieren Der Kamera

    Decken Sie den Bildsensor stets mit einem Objektiv oder einer Staubschutzkappe ab. Montieren der Kamera 1. Verwenden Sie die ¼”-20 UNC-Gewindelöcher, um die Kamera auf einem Bügel, auf einem Stativ oder in einem Gehäuse zu befestigen. Montieren Sie die Kamera unter Verwendung der Stativschelle des Objektivs. Sollte das Objektiv keine Stativschelle aufweisen, verwenden Sie stattdessen die Gewindelöcher an der Ober- und Unterseite der Kamera.
  • Seite 13: Zugreifen Auf Den Live-Videostream

    HINWEIS: Der Standardbenutzername lautet administrator ohne Passwort. Ausrichten und Fokussieren der Kamera Verwenden Sie das Installationstool oder die Weboberfläche der Avigilon Kamera, um die Kamera auszurichten und zu fokussieren. Für weitere Informationen ziehen Sie bitte das Software-Benutzerhandbuch heran. 1. Stellen Sie den Zoom gegebenenfalls mit dem dafür vorgesehenen Ring am Objektiv ein.
  • Seite 14: Weitere Informationen

    Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control CenterBenutzerhandbuch AvigilonBenutzerhandbuch zur HD H.264-Webschnittstelle Avigilon Benutzerhandbuch zum Camera Configuration Tool Die Handbücher finden Sie auf der Avigilon Webseite: avigilon.com/support-and-downloads Weitere Informationen...
  • Seite 15: Kabelanschlüsse

    Kabelanschlüsse Anschließen einer externen Stromquelle Sollte PoE nicht verfügbar sein, muss die Kamera über die abnehmbaren Stromanschlussleiste mit Strom versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. Informationen zum Stromverbrauch finden Sie in den Produktspezifikationen. Führen Sie die folgenden Schritte aus, um die Stromanschlussleiste mit Strom zu versorgen: 1.
  • Seite 16: Anschließen Von Mikrofon Und Lautsprechern

    Abbildung 1: Beispielanwendung. 1. Masse 2. RS-485B 3. RS-485A 4. Relais-Eingang 5. Relais-Ausgang 6. +5 VDC, max. 200 mA Ausgang für Relaisansteuerung 0 – externes Gerät * – Relais ** – Schalter HINWEIS: Der 5-Volt-Anschluss kann verwendet werden, um eine Relaisspule mit bis zu 200 mA anzusteuern. Sollten mehr als 200 mA erforderlich sein, kann eine externe Stromquelle mit bis zu 25 V (Gleichstrom) bei 120 mA verwendet werden.
  • Seite 17: Led-Anzeigen

    LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. bezogen pro Sekunde Zweimaliges kurzes...
  • Seite 18: Zurücksetzen Auf Werkseinstellungen

    Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Abbildung 2: Die Reset-Taste zur Wiederherstellung des Firmware-Standards auf der Rückseite der Kamera.
  • Seite 19: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode

    Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Eingabeaufforderungsfenster, und geben Sie die folgenden Befehle: a.
  • Seite 20: Reinigung

    Reinigung Bildsensor Der Bildsensor wird durch Schutzglas vor Verschmutzung geschützt. Das Schutzglas kann jedoch durch Staub und anderen Schmutz verunreinigt werden. Um es zu säubern, gehen Sie wie folgt vor: 1. Entfernen Sie das Objektiv oder die Staubschutzkappe. 2. Entfernen Sie mit einem Blasebalg (im Fotohandel erhältlich) Staub- und Schmutzteilchen vom Schutzglas innerhalb der Objektivhalterung.
  • Seite 21: Gehäuse

    Gehäuse Verwenden Sie zum Reinigen des Kameragehäuses ein trockenes oder leicht angefeuchtetes Tuch. VORSICHT – Verwenden Sie zur Reinigung der Kamera keine starken Reinigungsmittel oder Scheuermittel. Gehäuse...
  • Seite 22: Spezifikationen

    Zeroconf, ARP, RTP/UDP, RTP/UDP Multicast, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP, RTP/RTSP/HTTPS/TCP, HTTP Mechanik Abmessungen L x B x 109 mm x 73 mm x 68 mm 0,37 kg (8L-H4PRO-B, 12L-H4PRO-B und 16L-H4PRO-B) Gewicht 0,39 kg (24L-H4PRO-B und 30L-H4PRO-B) Kamerahalterung 1/4” UNC-20 (Ober- und Unterseite) Elektrik Stromverbrauch 13 W VDC: 12 V +/-10 %, 13 W Stromquelle VAC: 24 V +/- 10 %, 18,4 VA...
  • Seite 23 UL 60950-1 CSA 60950-1 Sicherheit EN 60950-1 IEC/EN 60590-1 FCC-Abschnitt 15, Unterabschnitt B, Klasse B EN 55032, Klasse B IC ICES-003, Klasse B Elektromagnetische EN 61000-6-3 Emissionen EN 61000-3-2 EN 61000-3-3 KN 22 EN 55024 Elektromagnetische EN 61000-6-1 Störfestigkeit KN 24 Spezifikationen...
  • Seite 24: Garantiebedingungen Und Technischer Support

    Garantiebedingungen und technischer Support Die Avigilon Garantiebedingungen für dieses Produkt finden Sie unter „avigilon.com/warranty“. Wenden Sie sich an den technischen Support von Avigilon, um Garantieservice und technischen Support zu erhalten: avigilon.com/contact-us/ Garantiebedingungen und technischer Support...
