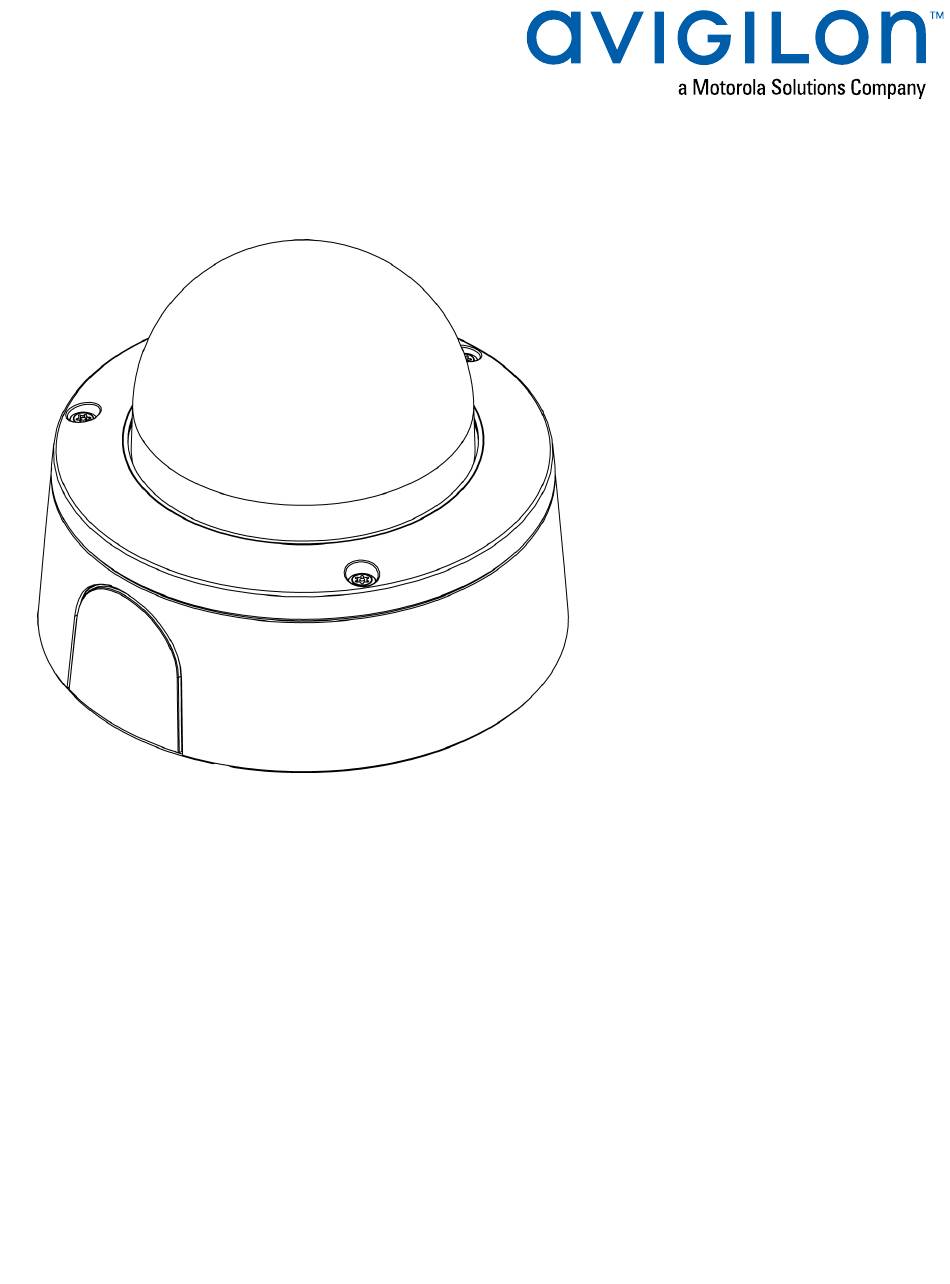

- Seite 1 Installationsanleitung Avigilon H5SL Dome-Kameramodelle: 1.3C-H5SL-D1 1.3C-H5SL-D1-IR 1.3C-H5SL-DO1-IR 2.0C-H5SL-D1 2.0C-H5SL-D1-IR 2.0C-H5SL-DO1-IR 3.0C-H5SL-D1 3.0C-H5SL-D1-IR 3.0C-H5SL-DO1-IR 5.0C-H5SL-D1 5.0C-H5SL-D1-IR 5.0C-H5SL-DO1-IR...
-
Seite 2: Rechtliche Hinweise
Rechtliche Hinweise © 2019, Avigilon Corporation. Alle Rechte vorbehalten.AVIGILON, das AVIGILON Logo, AVIGILONCONTROL CENTER und ACC sind Marken der Avigilon Corporation. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole™ und® in Verbindung mit einer Marke in diesem Dokument oder überhaupt stellt keine Erklärung des Verzichts an der entsprechenden Marke dar. -
Seite 3: Wichtige Sicherheitsinformationen
Das H5SL-DO-Produkt soll von Power over Ethernet (PoE) geliefert werden, die eine „begrenzte Stromquelle“ oder „LPS“, bewertete 48 VDC, 8 W min ist. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 4: Zulassungshinweise
Empfänger angeschlossen ist. Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. - Seite 5 Dieses Symbol bedeutet, dass Ihr Produkt gemäß den örtlichen Gesetzen und Bestimmungen separat vom Hausmüll entsorgt werden soll. Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, bringen Sie es zu einer von den örtlichen Behörden dafür vorgesehenen Sammelstelle. Einige Sammelstellen nehmen Produkte kostenlos entgegen.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Kamera vorne Erstansicht Kamera-Basis-Rückansicht Kamerabasis Ansicht von Unten Ansicht der Abdeckung, Oberflächenmontage Montageadapter-Ansicht, Oberflächenmontage Ansicht der Abdeckung, Deckenmontage Montageadapter-Ansicht, Deckenmontage Ansicht der Abdeckung, Hängebefestigung für die Wand NPT-Adapter-Ansicht, Hängemontage Ansicht: Rahmen für die Hängebefestigung für die Wand Ansicht: Hängebefestigung für die Wand Oberflächenmontage Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera... - Seite 7 Erforderliche Werkzeuge und Materialien Lieferumfang Installationsschritte Entfernen der Dome-Abdeckung Einführen von Kabeln durch die Dichtungstülle Montage der Dome-Kamera mit einem Rohr Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand Installation der Kamerabasis auf der Anbauadapter Installieren der Dome-Abdeckung Anschließen an die Kamera (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream...
-
Seite 8: Überblick
Überblick Kamera vorne Erstansicht 1. IR-Strahler Sorgt für Ausleuchtung im IR-Spektrum. Nur auf - IR-Modellen verfügbar. 2. Ethernet-Anschluss Kann über eine Stromquelle und eine Ethernet-Verbindung mit dem Netzwerk verbunden werden. Die Kamera kann nur über PoE (Power over Ethernet) mit Strom versorgt werden. Die Kommunikation mit dem Server und die Bilddatenübertragung erfolgen ebenfalls über diese Verbindung. -
Seite 9: Kamera-Basis-Rückansicht
2. E/A-Anschlussblock Ermöglicht das Anschließen externer E/A- und Audiogeräte. 3. Micro-USB-Anschluss Geeignet für einen Micro-USB-Stecker auf USB. Nur erforderlich bei Verwendung von Avigilon USB Wifi Adapter (USB-WLAN-Adapter). 4. Rändelschraube zur Neigungsverriegelung Stellt einen Verriegelungsmechanismus für die Regulierung der Bildneigung bereit. -
Seite 10: Kamerabasis Ansicht Von Unten
Kamerabasis Ansicht von Unten 1. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 2. Haken für Sicherungsleine Die Sicherungsleine wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 3. Vent Entlüften Sie damit kann Wasserdampf zu entkommen das versiegelte Gehäuse und Druck auszugleichen. -
Seite 11: Ansicht Der Abdeckung, Oberflächenmontage
Ansicht der Abdeckung, Oberflächenmontage 1. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. Nur für H5SL-DO-Modelle verfügbar. Domeabdeckungen für H5SL-D-Modelle sind nicht vandalensicher. 2. Oberflächenmontage-Adapter Verwendet, um die Dome-Kamera an der Wand montieren Decke oder elektrischen Feld. 3. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. 4. -
Seite 12: Montageadapter-Ansicht, Oberflächenmontage
Montageadapter-Ansicht, Oberflächenmontage 1. Riemen Verbindet sich mit dem Kordelanker an der Kamerabasis. 2. Kameragehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 3. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 4. Montagelöcher Löcher für die Befestigung des Adapters auf Folgendes: A —... -
Seite 13: Ansicht Der Abdeckung, Deckenmontage
Ansicht der Abdeckung, Deckenmontage 1. In der Decke-Mount-adapter Verwendet, um die Dome-Kamera an der Wand montieren Decke oder elektrischen Feld. 2. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. Nur für H5SL-DO-Modelle verfügbar. Domeabdeckungen für H5SL-D-Modelle sind nicht vandalensicher. 3. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. Ansicht der Abdeckung, Deckenmontage... -
Seite 14: Montageadapter-Ansicht, Deckenmontage
Montageadapter-Ansicht, Deckenmontage 1. Kameragehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 2. Riemen Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. Klammern Manuell verstellbare Klammern zur Befestigung der Dome-Kamera an der Decke. 4. Klemme Halter Verwendet, um die Klammern zusammen vor der Installation zu halten. Montageadapter-Ansicht, Deckenmontage... -
Seite 15: Ansicht Der Abdeckung, Hängebefestigung Für Die Wand
Ansicht der Abdeckung, Hängebefestigung für die Wand 1. Anhänger-Wandhalterung (optional) mit NPT-Adapter verwendet, um die Dome-Kamera an der Wand im Anhänger Anlagen montieren. 2. NPT-Adapter Zur Befestigung der Dome-Kamera, NPT-Rohre verwendet. 3. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. 4. -
Seite 16: Npt-Adapter-Ansicht, Hängemontage
NPT-Adapter-Ansicht, Hängemontage 1. Kameragehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 2. Riemen Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. 1-1/2"-NPT-Schraubgewinde 1-1/2" NPT-Standard-Innengewinde zur Befestigung der Dome-Kamera an einem Mast oder Rahmen. NPT-Adapter-Ansicht, Hängemontage... -
Seite 17: Ansicht: Rahmen Für Die Hängebefestigung Für Die Wand
Ansicht: Rahmen für die Hängebefestigung für die Wand 1. Montagelöcher für den Rahmen Punkte zur Befestigung des Rahmens für die Wandhängebefestigung an einer Montagefläche 2. Montagelaschen Laschen für die Ausrichtung der Wandhängebefestigung am Rahmen 3. Montagepunkte Punkte zur Fixierung der Wandhängebefestigung am Montagerahmen Ansicht: Rahmen für die Hängebefestigung für die Wand... -
Seite 18: Ansicht: Hängebefestigung Für Die Wand
Ansicht: Hängebefestigung für die Wand 1. 1-1/2" NPT-Schraubgewinde NPS-Innengewinde montieren für Anhänger Kamera Installationen. 2. Schrauben für die Wandhängebefestigung Schrauben zur Fixierung der Wandhängebefestigung am Montagerahmen 3. NPT-Rohrdurchführungsöffnung Ein 3/4”-NPT-Gewindeloch für NPT-Rohrgewindeleitungen Ansicht: Hängebefestigung für die Wand... -
Seite 19: Oberflächenmontage
Nr. 2 Kreuzschlitzdreher – zur Befestigung der Kamera an einer Verteilerdose oder Montagefläche. Lieferumfang der Kamera Stellen Sie sicher, dass das Paket Folgendes enthält: Avigilon H5SL Dome-Kamera (Indoor-Modell — H5SL-D) Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk Oberflächenmontage-Adapter Rohrleitung, Seitenabdeckung Sternförmiger Schraubendreher mit T20-Stiftaufsatz... -
Seite 20: Entfernen Der Dome-Abdeckung
Entfernen der Dome-Abdeckung Hinweis: Zerkratzen oder berühren Sie die Dome-Kuppel nicht. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. Entfernen Sie der Kuppelabdeckung durch das Gummiband hält der Kuppelabdeckung an der Kamerabasis lösen. -
Seite 21: Mit Hilfe Der Surface-Mount-Adapter
a. Wenn das Ethernet-Kabel ungecrimpt ist, schieben Sie es durch die Tülle. b. Ist das Ethernet-Kabel bereits gecrimpt, platzieren Sie die Abdeckung für die Tüllenöffnung auf den Ethernet-Anschluss und drücken dann das Kabel durch die Tülle. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht. -
Seite 22: Montieren Der Dome-Kamera Mithilfe Der Kabelöffnung An Der Unterseite
Montieren der Dome-Kamera mithilfe der Kabelöffnung an der Unterseite Führen Sie die folgenden Schritte aus, wenn die erforderlichen Kabel von innen aus der Montagefläche kommen und die Kamera direkt über das Kabelloch montiert werden soll. Wenden Sie dieses Verfahren bei Flächen an, die problemlos durchbohrt werden können und wenn die Kabel unsichtbar verstaut werden sollen. - Seite 23 2. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. 3. Schieben Sie die seitliche Kabelabdeckung vom Anbauadapter. Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung...
- Seite 24 4. Nehmen Sie je nach verwendeter Rohrleitung die erforderlichen Anpassungen an der seitlichen Kabelöffnung vor: Wenn Sie eine Rohrleitung mit 1/2" oder 20 mm Innendurchmesser verwenden, installieren Sie die bereitgestellte Seitenabdeckung der Rohrleitung an dem Anbauadapter. Bei einer Rohrleitung mit ¾" oder 25 mm Innendurchmesser entfernen Sie das Mittelstück auf der zur Verfügung gestellten Seitenabdeckung der Rohrleitung und installieren die Seitenabdeckung auf dem Anbauadapter.
- Seite 25 Wenn Sie das Außenmodell (H5SL-DO) installieren, müssen Sie möglicherweise einen Teil der Gummidichtung an dem Montage-Adapter abschneiden, um Platz für die Platte zu schaffen. 5. Verwenden Sie 4 Schrauben um den Montageadapter an der Decke oder Wand zu befestigen. Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung...
-
Seite 26: Montieren Der Dome-Kamera An Einer Verteilerdose
Montieren der Dome-Kamera an einer Verteilerdose Führen Sie die folgenden Schritte aus, wenn die erforderlichen elektrischen Komponenten und die Kabel in einer elektrischen Schalterdose innerhalb der Montagefläche verstaut werden. 1. Führen Sie die erforderlichen Kabel durch die Kabeldurchführung. Stellen Sie sicher, dass das Kabel durch die Abdichtungsöse aus dem Kameraunterteil gefädelt wird. Weitere Informationen finden Sie unter Einführen von Kabeln durch die Dichtungstülle auf Seite 33. - Seite 27 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite. 3. Installieren Sie die Öse in das Loch an der Kamerabasis. Stellen Sie sicher, dass der Tüllenflansch auf der Innen- und Außenseite des Kabellochs fest sitzt. 4.
-
Seite 28: Installieren Der Dome-Abdeckung
Installieren der Dome-Abdeckung Hinweis: Wir empfehlen, dass Sie vor dem Installieren der Dome-Abdeckung zunächst eine Verbindung zur Kamera herstellen und die Ausrichtung, den Zoom und den Fokus so einstellen, dass die Kamera das erforderliche Sichtfeld abdeckt. Weitere Informationen finden Sie unter: Anschließen an die Kamera auf Seite 41 Ausrichten der Dome-Kamera auf Seite 42 Zoomen und Fokussieren der Dome-Kamera auf Seite 44... -
Seite 29: Deckenmontage
Geeignetes Werkzeug zum Schneiden des Eingangslochs in die Montageoberfläche Lieferumfang der Kamera Stellen Sie sicher, dass das Dome-Kamera-Paket Folgendes enthält: Avigilon H5SL Dome-Kamera (Indoor-Modell — H5SL-D) Sternförmiger Schraubendreher mit T20-Stiftaufsatz Mitgeliefertes Zubehör, das für diese Installation nicht benötigt wird: Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk... -
Seite 30: Entfernen Der Dome-Abdeckung
Entfernen der Dome-Abdeckung Hinweis: Zerkratzen oder berühren Sie die Dome-Kuppel nicht. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. Entfernen Sie der Kuppelabdeckung durch das Gummiband hält der Kuppelabdeckung an der Kamerabasis lösen. -
Seite 31: Mit Hilfe Der Indecke Anbauadapter
a. Wenn das Ethernet-Kabel ungecrimpt ist, schieben Sie es durch die Tülle. b. Ist das Ethernet-Kabel bereits gecrimpt, platzieren Sie die Abdeckung für die Tüllenöffnung auf den Ethernet-Anschluss und drücken dann das Kabel durch die Tülle. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht. - Seite 32 1. Verwenden Sie die Montageschablone für die Deckeninstallation, um eine Öffnung für die Kamera in die Decke zu schneiden. 2. Stecken Sie den Deckenmontage-Adapter in die Eingangsöffnung und ziehen Sie die Dichtungstülle mit den benötigten Kabeln durch den Adapter. Mit Hilfe der Indecke Anbauadapter...
- Seite 33 3. Ziehen Sie die Klammerhalterung, die die Klemmen in Position halten, ab. 4. Schieben Sie die orangenen Klemmengriffe nach oben, damit die Metallarme aus dem Anbauadapter herausragen. Mit Hilfe der Indecke Anbauadapter...
-
Seite 34: Installation Der Kamerabasis Auf Der Anbauadapter
5. Kneifen Sie mit dem Daumen an der Außenkante des Anbauadapters und dem Zeigefinger auf einem der Ziehpunkte der orangenen Klemme die Klemme nach unten bis sie befestigt ist. 6. Wiederholen the zurück schritt on the other side. Stellen Sie sicher, dass beide Klammern gerade und horizontal verlaufen. - Seite 35 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite. 3. Installieren Sie die Öse in das Loch an der Kamerabasis. Stellen Sie sicher, dass der Tüllenflansch auf der Innen- und Außenseite des Kabellochs fest sitzt. 4.
-
Seite 36: Installieren Der Dome-Abdeckung
6. Richten Sie den großen orangefarbenen Pfeil an der Kamerabasis mit dem orangenen Pfeil an dem Anbauadapter aus, und drücken Sie die Kamerabasis in den Anbauadapter. Die Kamerabasis rastet ein und wird festgehalten. Installieren der Dome-Abdeckung Hinweis: Wir empfehlen, dass Sie vor dem Installieren der Dome-Abdeckung zunächst eine Verbindung zur Kamera herstellen und die Ausrichtung, den Zoom und den Fokus so einstellen, dass die Kamera das erforderliche Sichtfeld abdeckt. - Seite 37 1. Befestigen Sie die Dome-Abdeckung am Sockel, indem Sie die Schrauben mit dem sternförmigen Schraubendreher festziehen. 2. Entfernen Sie die Schutzabdeckung von der Außenseite der Dome-Kuppel. Installieren der Dome-Abdeckung...
-
Seite 38: Hängemontage
Nr. 2 Kreuzschlitzdreher - Zum Befestigen des Wandmontagerahmens an der Montagefläche. Lieferumfang Stellen Sie sicher, dass das Dome-Kamera-Paket Folgendes enthält: Avigilon H5SL Dome-Kamera (Indoor-Modell — H5SL-D) Sternförmiger Schraubendreher mit T20-Stiftaufsatz Mitgeliefertes Zubehör, das für diese Installation nicht benötigt wird: Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk... -
Seite 39: Installationsschritte
Hängebefestigung für die Wand Montageschablonenaufkleber Sternförmiger Schraubendreher mit T20-Stiftaufsatz 4 Betondübel (#8-10) 4 Schrauben (#8 x 1,25) Stechkappe für RJ-45-Tülle Teflon-Dichtband Installationsschritte Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Entfernen der Dome-Abdeckung Hinweis: Zerkratzen oder berühren Sie die Dome-Kuppel nicht. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. -
Seite 40: Einführen Von Kabeln Durch Die Dichtungstülle
Einführen von Kabeln durch die Dichtungstülle Verwenden Sie immer die mitgelieferte Abdichtung Tülle um zu verhindern, dass Staub und Schmutz in die Kamera. 1. Entfernen Sie die Dichtungstülle von der Kamera. 2. Schieben Sie das Ethernet-Kabel durch die Tülle. Wenn Sie das Indoor-Modell (H5SL-D) installieren, sollten Sie das Kabel gecrimpt oder ungecrimped einfach mit der Hand durch die Tülle schieben können. - Seite 41 Hinweis: Dieses Verfahren erfordert einen 1-1/2"-NPT-Rohrgewindeadapter für zwei Buchsen. Es wird empfohlen, die NPT-Hängebefestigung an ein 1-1/2"-Rohrgewinde zu montieren. 1. Ziehen Sie die erforderlichen Kabel durch die NPT-Rohrgewindeleitung. 2. Bringen Sie Gewindedichtungsband an der Rohrleitung an, und schrauben Sie den 1-1/2"-NPT- Anschluss an den NPT-Rohranschlussadapter.
-
Seite 42: Hängemontagederdome-Kamerain Derhängebefestigungfürdie Wand
HängemontagederDome-Kamerain derHängebefestigungfürdie Wand Wenn die Dome-Kamera die Anhänger Wandhalterung verwendet werden, müssen Sie auch den NPT- Adapter zu installieren. 1. Bestimmen Sie, wo die Kabel in die Hängebefestigung für die Wand eingeführt werden. Wenn die Kabel aus dem Inneren der Montagefläche gezogen werden, verwenden Sie das Kabeleingangsloch auf der Rückseite der Hängebefestigung für die Wand. - Seite 43 5. Ziehen Sie die benötigten Kabel durch die bevorzugte Kabeldurchführungsöffnung an der Wandhalterung. Bei Verwendung der Rohreingangsöffnung, ziehen Sie die Kabel durch das Rohr und die Wandhalterung. Bringen Sie das Gewindedichtungsband an der Rohrleitung an, und schrauben Sie sie in die Rohreingangsöffnung. 6.
- Seite 44 7. Schrauben Sie die Kontermutter locker auf den NPT-Adapter. Sichern Sie den NPT-Adapter in die Wandaufhängung. 8. Ziehen Sie die Kontermutter vorsichtig fest, bis der NPT-Adapter an der Wandhalterung befestigt ist. Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand...
-
Seite 45: Installation Der Kamerabasis Auf Der Anbauadapter
Installation der Kamerabasis auf der Anbauadapter Nach der Installation der Anbauadapter montieren Sie die Kamera an den Adapter Basis. 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite. 3. -
Seite 46: Installieren Der Dome-Abdeckung
ein und wird festgehalten. Installieren der Dome-Abdeckung Hinweis: Wir empfehlen, dass Sie vor dem Installieren der Dome-Abdeckung zunächst eine Verbindung zur Kamera herstellen und die Ausrichtung, den Zoom und den Fokus so einstellen, dass die Kamera das erforderliche Sichtfeld abdeckt. Weitere Informationen finden Sie unter: Anschließen an die Kamera auf Seite 41 Ausrichten der Dome-Kamera auf Seite 42 Zoomen und Fokussieren der Dome-Kamera auf Seite 44... - Seite 47 1. Befestigen Sie die Dome-Abdeckung am Sockel, indem Sie die Schrauben mit dem sternförmigen Schraubendreher festziehen. 2. Entfernen Sie die Schutzabdeckung von der Außenseite der Dome-Kuppel. Installieren der Dome-Abdeckung...
-
Seite 48: Anschließen An Die Kamera
Die mobile Weboberfläche mit dem USB-WLAN-Adapter. Weitere Informationen finden Sie unter (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) oben. Webbrowser-Oberfläche des Geräts: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (z. B. die Avigilon Control Center™-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 45. -
Seite 49: Zugreifen Auf Den Live-Videostream
(Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) auf der vorherigen Seite. Webbrowser-Oberfläche: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (z. B. die Avigilon Control Center-Software). Hinweis: Der Standardbenutzername für das Gerät lautet administrator ohne Passwort. Ausrichten der Dome-Kamera Nehmen Sie beim Ausrichten der Kamera Bezug auf den Live-Stream der Kamera. -
Seite 50: (Optional) Konfigurieren Des Microsd-Kartenspeichers
4. Ziehen Sie die Schraube der Neigungssicherung an, um die Position der Dome-Kamera zu sichern. 5. Drehen Sie den Azimut-Ring, um den korrekten Bildwinkel einzustellen. 6. Passen Sie auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software die Bild- und Anzeigeeinstellungen der Kamera an. -
Seite 51: Zoomen Und Fokussieren Der Dome-Kamera
Camera Configuration Tool konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zum Avigilon Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Client-Software konfigurieren. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch. -
Seite 52: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Hinweis: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). -
Seite 53: Anschließen An Externe Audio- Und E/A-Geräte
Anschließen an externe Audio- und E/A-Geräte Wichtig: Dieses Produkt ist für die Stromversorgung über Power over Ethernet (PoE) vorgesehen. Schließen Sie KEINE zusätzliche Stromversorgung an den Audio- oder E/A-Anschlussblock an, da sonst die Kamera beschädigt wird. WARNUNG — Dieses Produkt soll von Power over Ethernet (PoE) geliefert werden, die eine „begrenzte Stromquelle“... - Seite 54 * – Relais ** – Schalter M – Mikrofon S – Lautsprecher Anschließen an externe Audio- und E/A-Geräte...
-
Seite 55: Verbindungsstatus-Led-Anzeige
Blinken pro Sekunde Verbunden Verbunden mit der Netzwerk-Videomanagementsoftware oder einem ACC™-Server. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Verbindungsstatus-LED-Anzeige... -
Seite 56: Entfernen Die Dome-Kamera Aus Der Anbauadapter
Entfernen die Dome-Kamera aus der Anbauadapter 1. Lösen Sie die Sternschrauben und entfernen Sie die Dome-Abdeckung. 2. Suchen Sie die kleine orange Pfeile, die auf das Kameragehäuse Clips zeigen. 3. Setzen Sie einen Schlitzschraubendreher oder eine Durchstechtülle in einen der Kameragehäuse- Clips ein. -
Seite 57: Auf Werkseinstellungen Zurücksetzen
Auf Werkseinstellungen zurücksetzen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: 1. -
Seite 58: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Garantiebedingungen und technischer Support...
