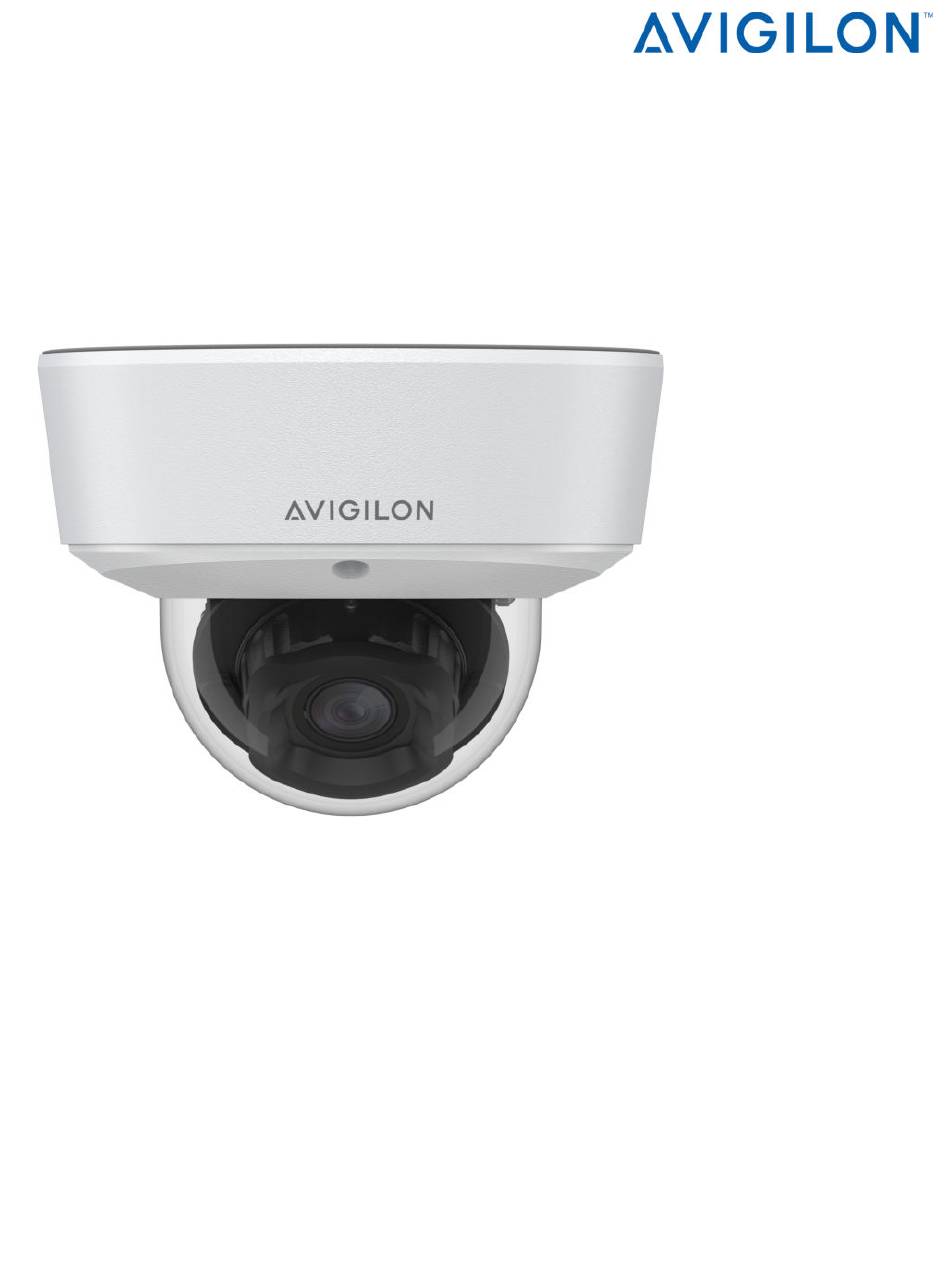

- Seite 1 Installationsanleitung Avigilon H6SL-Kameramodelle: 2.0C-H6SL-D1 2.0C-H6SL-D1-IR 2.0C-H6SL-DO1-IR 3.0C-H6SL-D1 3.0C-H6SL-D1-IR 3.0C-H6SL-DO1-IR 5.0C-H6SL-D1 5.0C-H6SL-D1-IR 5.0C-H6SL-DO1-IR 8.0C-H6SL-DO1-IR...
- Seite 2 Unternehmen: (1) garantiert die Vollständigkeit und Genauigkeit der in diesem Dokument enthaltenen Informationen; und (2) ist nicht verantwortlich für die Verwendung von oder auf den Verlass auf die Informationen. Die Avigilon Corporation ist nicht verantwortlich für eventuelle Verluste oder Schäden (einschließlich Folgeschäden), die durch das Vertrauen auf die hierin enthaltenen Informationen entstehen.
- Seite 3 Wichtige Sicherheitsinformationen Dieses Handbuch enthält Installations- und Betriebsanweisungen sowie Vorsichtsmaßnahmen für die Verwendung von diesem Gerät. Die unsachgemäße Installation kann zu unerwarteten Defekten führen. Lesen Sie sich dieses Handbuch vor der Installation dieses Gerätes sorgfältig durch. Überlassen Sie dem Inhaber des Geräts dieses Handbuch für den zukünftigen Gebrauch.
- Seite 4 Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie keine starken Reinigungsmittel oder Scheuermittel, wenn Sie den Kamerakörper reinigen. Verwenden Sie nur von Avigilon empfohlenes Zubehör.
- Seite 5 Funkstörungen verursachen und darf (2) das Gerät muss alle empfangenen Störungen akzeptieren, auch solche, die den Betrieb beeinträchtigen können. Avigilon Corporation erklärt hiermit, dass die in diesem Benutzerhandbuch beschriebenen Geräte mit FCC Teil 15, Unterabschnitt B, Abschnitt 15.107(a), 15.107(d) und Abschnitt 15.109(a) übereinstimmen.
- Seite 6 Um die Anforderungen der Norm EN 50121-4 für Bahnanwendungen zu erfüllen, verwenden Sie ein externes Netzteil oder einen POE-Injektor, der ebenfalls mit EN 50121-4 konform ist. Bitte wenden Sie sich an Avigilon, wenn Sie Unterstützung bei der Auswahl der Geräte benötigen.
- Seite 7 Für Korea Informationen zur Entsorgung und Wiederverwendung Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, entsorgen Sie es bitte gemäß Ihren örtlichen Gesetzen und Bestimmungen zum Umweltschutz. Europäische Union: Dieses Symbol bedeutet, dass Ihr Produkt gemäß den örtlichen Gesetzen und Bestimmungen separat vom Hausmüll entsorgt werden soll.
- Seite 8 Inhaltsverzeichnis Überblick Kamera vorne Erstansicht Kamerabasis Rückansicht Kamerabasis Ansicht von Unten Ansicht der Abdeckung, Oberflächenmontage Montageadapter-Ansicht, Oberflächenmontage (Optional) Ansicht der Abdeckung, Deckenmontage (Optional) Ansicht des Montageadapters, Deckenmontage (Optional) Ansicht der Abdeckung, Hängebefestigung für die Wand (Optional) NPT-Adapter-Ansicht, Hängemontage (Optional) Ansicht der Hängebefestigung für die Wand Ansicht: Rahmen für die Hängebefestigung für die Wand Vorbereitung zur Installation In-Box-Konfiguration vor der Bereitstellung...
- Seite 9 Hängemontage Im Lieferumfang enthalten Installationsschritte Montage der Dome-Kamera mit einem Rohr Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand Installation der Kamerabasis auf der Anbauadapter Anschließen an die Kamera Initialisierung eines Benutzernamens und Passworts der Kamera (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) Zuweisen einer IP-Adresse Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Zugriff auf den Live-Video-Stream...
- Seite 10 Überblick Kamera vorne Erstansicht 1. IR-Scheinwerfer Bietet Szenenbeleuchtung im IR-Spektrum. Nur auf IR-Modellen verfügbar. 2. Ethernet-Anschluss Kann über eine Stromquelle und eine Ethernet-Verbindung mit dem Netzwerk verbunden werden. Die Kommunikation mit dem Server und die Bilddatenübertragung erfolgen ebenfalls über diese Verbindung. 3.
- Seite 11 Kamerabasis Rückansicht Die abgebildeten IR-Strahler sind nur auf -IR-Modellen verfügbar. 1. Azimuth-Steuerung Ermöglicht die Steuerung des Bildwinkels. 2. Anschluss für Mikrofon Ermöglicht den Anschluss an das Mikrofonzubehör (ACMICR-1001). Nur Modelle für Inneneinsatz. 3. I/O-Anschlussleiste Ermöglicht das Anschließen externer E/A- und Audiogeräte. 4.
- Seite 12 Kamerabasis Ansicht von Unten 1. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 2. Haken für Sicherungsleine Die Sicherheitskordel wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 3. Lüfter Entlüften Sie damit kann Wasserdampf zu entkommen das versiegelte Gehäuse und Druck auszugleichen. Ansicht der Abdeckung, Oberflächenmontage...
- Seite 13 1. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. 2. Oberflächenmontage-Adapter Verwendet, um die Dome-Kamera an der Wand montieren Decke oder elektrischen Feld. 3. Manipulationssichere Schrauben Sternförmige unverlierbare Schrauben zur Befestigung der Kuppelabdeckung am Montageadapter. 4. Abdeckung der seitlichen Kabeldurchführung Deckt die Öffnung der Kabeldurchführung an der Seite ab. Montageadapter-Ansicht, Oberflächenmontage 1.
- Seite 14 (Optional) Ansicht der Abdeckung, Deckenmontage 1. Deckenmontage - Adapter Verwendet, um die Dome-Kamera an der Wand montieren Decke oder elektrischen Feld. 2. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. 3. Manipulationssichere Schrauben Sternförmige unverlierbare Schrauben zur Befestigung der Kuppelabdeckung am Montageadapter. (Optional) Ansicht des Montageadapters, Deckenmontage...
- Seite 15 1. Kamera-Gehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 2. Sicherungsleine Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. Klammern Manuell verstellbare Klammern zur Befestigung der Dome-Kamera an der Decke. 4. Klemmen-Halter Verwendet, um die Klammern zusammen vor der Installation zu halten. (Optional) Ansicht der Abdeckung, Hängebefestigung für die Wand 1.
- Seite 16 (Optional) NPT-Adapter-Ansicht, Hängemontage 1. Kamera-Gehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 2. Sicherungsleine Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. 1-1/2"-NPT-Schraubgewinde 1-1/2" NPT-Standard-Innengewinde zur Befestigung der Dome-Kamera an einem Mast oder Rahmen. (Optional) Ansicht der Hängebefestigung für die Wand...
- Seite 17 1. 1-1/2" NPT-Schraubgewinde NPS-Innengewinde montieren für Anhänger Kamera Installationen. 2. Schrauben für die Wandhängebefestigung Schrauben zur Fixierung der Wandhängebefestigung am Montagerahmen 3. NPT-Rohrdurchführungsöffnung Ein 3/4”-NPT-Gewindeloch für NPT-Rohrgewindeleitungen Ansicht: Rahmen für die Hängebefestigung für die Wand 1. Montagelöcher für den Rahmen Punkte zur Befestigung des Rahmens für die Wandhängebefestigung an einer Montagefläche 2.
- Seite 18 Vorbereitung zur Installation In-Box-Konfiguration vor der Bereitstellung Die Kamera ist mit einem vorinstallierten RJ45-Konfigurationskabel ausgestattet, das für Benutzer vorinstalliert ist, die die Kameraeinstellungen vor der Installation der Kamera konfigurieren möchten. Der RJ45-Anschluss am Konfigurationskabel ist über die kleine Klappe an der Seite der Kamerabox zugänglich, um die Konfiguration vor dem Auspacken der Kamera zu vereinfachen.
- Seite 19 Entfernen der DomeAbdeckung Hinweis: Zerkratzen oder berühren Sie die Dome-Kuppel nicht, da Fingerabdrücke zurückbleiben könnten, die sich auf die Bildqualität insgesamt auswirken könnten. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. Entfernen Sie der Kuppelabdeckung durch das Gummiband hält der Kuppelabdeckung an der Kamerabasis lösen. Entfernen des Konfigurationskabels Hinweis: Entfernen Sie das Konfigurationskabel, indem Sie die Lasche des Anschlusses nach unten drücken und es aus dem Anschluss herausziehen.
- Seite 21 4 Schrauben und Dübel für massives Mauerwerk Adapter für Aufputzmontage Kabeleingangstülle Rohrleitung, Seitenabdeckung Sternförmiger Schraubendreher mit T20-Stiftaufsatz Avigilon H6SL Dome-Kamera (Modelle für den Außenbereich) Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk Adapter für Aufputzmontage Rohrleitung, Seitenabdeckung 1/2" Rohrleitung, Seitenplatte Conduit-Tülle...
- Seite 22 Mit Hilfe der Surface-Mount-Adapter Die Dome-Kamera ist mit einem Surface-Mount-Adapter, die an einer Wand montiert werden kann zur Verfügung gestellt Decke oder elektrischen Feld. Wenn die Dome-Kamera auf eine andere Weise installiert werden muss, verwenden Sie eines der anderen Adapter Montagemöglichkeiten und beziehen sich auf deren Abschnitte in dieser Anleitung für weitere Informationen.
- Seite 23 2. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. 3. Schieben Sie die seitliche Kabelabdeckung vom Anbauadapter. 4. Nehmen Sie je nach verwendeter Rohrleitung die erforderlichen Anpassungen an der seitlichen Kabelöffnung vor: Wenn Sie ein innen liegendes Kabelrohr verwenden, bringen Sie die seitliche Kabelrohrabdeckung am Montageadapter an.
- Seite 24 Installieren Sie eine Kabelkanalplatte an einem externen Kabelkanaladapter. Stellen Sie sicher, dass die Platte mit der Größe des verwendeten Rohrs kompatibel ist. Wenn Sie ein Modell mit Schutzgehäuse einbauen, müssen Sie möglicherweise einen Teil der Gummidichtung am Montageadapter abschneiden, um Platz für die Platte zu schaffen. Für ein 3/4"-Rohr entfernen Sie das mittlere Ausbrechstück an der seitlichen Kabelrohrabdeckung.
- Seite 25 5. Verwenden Sie 4 Schrauben um den Montageadapter an der Decke oder Wand zu befestigen. Montieren der Dome-Kamera an einer Verteilerdose Führen Sie die folgenden Schritte aus, wenn die erforderlichen elektrischen Komponenten und die Kabel in einer elektrischen Schalterdose innerhalb der Montagefläche verstaut werden. 1.
- Seite 26 Installation der Kamerabasis auf der Anbauadapter Nach der Installation der Anbauadapter montieren Sie die Kamera an den Adapter Basis. 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie das Ethernet-Kabel durch die Kabeldurchführung an der Kamerabasis. 3.
- Seite 27 4. Crimpen Sie das Ethernet-Kabel. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht. 5. Installieren Sie die Öse in das Loch an der Kamerabasis. Vergewissern Sie sich, dass die Tülle auf der Innen- und Außenseite des Kabellochs fest sitzt. Tragen Sie Silikondichtmittel auf, um eventuelle Lücken in der Tülle abzudichten.
- Seite 28 7. Richten Sie den Pfeil an der Kamerabasis auf die seitliche Kabeleinführung am Montageadapter aus und drücken Sie die Kamerabasis in den Montageadapter. Die Kamerabasis rastet ein und wird festgehalten.
- Seite 29 Geeignetes Werkzeug zum Schneiden des Eingangslochs in die Montageoberfläche Lieferumfang der Kamera Stellen Sie sicher, dass das Dome-Kamera-Paket Folgendes enthält: Avigilon H6SL Dome-Kamera (Modelle für Inneneinsatz) Sternförmiger Schraubendreher mit T20-Stiftaufsatz Kabeleingangstülle Mitgeliefertes Zubehör, das für diese Installation nicht benötigt wird: Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk...
- Seite 30 Verwendung des Adapters für die Deckenmontage Wenn die Dome-Kamera in einer Decke installiert werden muss, können Sie den im Lieferumfang der Dome-Kamera enthaltenen Adapter für die Aufputzmontage weglassen und stattdessen den Adapter für die Deckenmontage (SLSPCIL- 1001) verwenden. Hinweis: Die maximal unterstützte Deckendicke beträgt 32 mm (1,25"). 1.
- Seite 31 3. Ziehen Sie die Klammerhalterung, die die Klemmen in Position halten, ab. 4. Schieben Sie die orangenen Klemmengriffe nach oben, damit die Metallarme aus dem Anbauadapter herausragen.
- Seite 32 5. Kneifen Sie mit dem Daumen an der Außenkante des Anbauadapters und dem Zeigefinger auf einem der Ziehpunkte der orangenen Klemme die Klemme nach unten bis sie befestigt ist. 6. Wiederholen the zurück schritt on the other side. Stellen Sie sicher, dass beide Klammern gerade und horizontal verlaufen.
- Seite 33 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie das Ethernet-Kabel durch die Kabeldurchführung an der Kamerabasis. 3. Schieben Sie das Ethernet-Kabel durch die bereitgestellte Kabeleingangstülle. Verwenden Sie immer die mitgelieferte Kabeleingangstülle, um zu verhindern, dass Staub und Schmutz in die Kamera eindringt.
- Seite 34 5. Installieren Sie die Öse in das Loch an der Kamerabasis. Vergewissern Sie sich, dass die Tülle auf der Innen- und Außenseite des Kabellochs fest sitzt. Tragen Sie Silikondichtmittel auf, um eventuelle Lücken in der Tülle abzudichten. 6. Schließen Sie dann das Netzwerkkabel an die Kamera über den Ethernet-Port an. Die Link-LED leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde.
- Seite 35 1/2" Rohrleitung, seitliche Platte Hinweis: Das NPT-Rohr (für hängende Rohrinstallationen) und der Adapter zwischen NPT-Buchse und NPT-Buchse (für hängende Rohrinstallationen und Wandinstallationen) werden nicht von Avigilon geliefert, sondern müssen separat bezogen werden. Wenn Sie jedoch den NPT-Adapter (H6SL-MT-NPTA1) verwenden, ist die Kontermutter im Lieferumfang enthalten.
- Seite 36 Wenn Sie auch die Anhänger-Wandhalterung (CM-MT-WALL1) installieren, sicherzustellen Sie, dass das Paket das Folgendes enthält: Wand-Hängemontage 8 Schrauben Adapter von 1 1/2" NPT auf 3/4" NPT 3/4" NPT-Mutter Dichtung für Wandmontage Installationsschritte Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Montage der Dome-Kamera mit einem Rohr Wenn die Dome-Kamera mit einem Rohr für eine Anhänger-Installation installiert werden muss, können Sie verwerfen den Surface-Mount-Adapter, der mit der Dome-Kamera versehen ist und den NPT-Adapter verwenden.
- Seite 37 Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand Wenn die Dome-Kamera die Anhänger Wandhalterung verwendet werden, müssen Sie auch den NPT-Adapter zu installieren. 1. Bestimmen Sie, wo die Kabel in die Hängebefestigung für die Wand eingeführt werden. Wenn die Kabel aus dem Inneren der Montagefläche gezogen werden, verwenden Sie das Kabeleingangsloch auf der Rückseite der Hängebefestigung für die Wand.
- Seite 38 3. Setzen Sie den Montagerahmen für die Wandhängebefestigung auf die Montagefläche und schrauben Sie ihn mit den mitgelieferten Schrauben fest. Wenn Sie die hintere Kabeldurchführungsöffnung verwenden, ziehen Sie die Kabel durch den Wandmontagerahmen. 4. Setzen Sie die Hängefestigung für die Wand über den Befestigungszungen der Halterung ein. Wenn Sie die hintere Kabeldurchführungsöffnung verwenden, ziehen Sie die Kabel durch den Montagearm.
- Seite 39 5. Ziehen Sie die Schrauben fest, um die Wandhalterung am Rahmen zu fixieren. Verwenden Sie den T20- Sternschlüssel aus dem Kamera-Paket. 6. Bei Verwendung der Rohreingangsöffnung, ziehen Sie die Kabel durch das Rohr und die Wandhalterung. Bringen Sie das Gewindedichtungsband an der Rohrleitung an, und schrauben Sie sie in die Rohreingangsöffnung. 7.
- Seite 40 Installation der Kamerabasis auf der Anbauadapter Nach der Installation der Anbauadapter montieren Sie die Kamera an den Adapter Basis. 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie das Ethernet-Kabel durch die Kabeldurchführung an der Kamerabasis.
- Seite 41 3. Schieben Sie das Ethernet-Kabel durch die bereitgestellte Kabeleingangstülle. Verwenden Sie immer die mitgelieferte Kabeleingangstülle, um zu verhindern, dass Staub und Schmutz in die Kamera eindringt. 4. Crimpen Sie das Ethernet-Kabel. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht.
- Seite 43 Informationen finden Sie im Benutzerhandbuch zum Avigilon Camera Configuration Tool. Avigilon Unity Video oder Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: wenn Sie ein Gerät im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen.
- Seite 44 Nachdem Sie eine Verbindung mit dem vom Adapter übertragenen WLAN-Signal hergestellt haben, können Sie unter der folgenden Adresse mit jedem Mobilgerät auf die mobile Weboberfläche zugreifen: http://camera.lan Weitere Informationen zum Konfigurieren der Kamera von der mobilen Weboberfläche aus finden Sie im USB Wifi Adapter (USB-WLAN-Adapter) System-Benutzerhandbuch Hinweis: Die Kamera reserviert das Subnetz 10.11.22.32/28 für die interne Verwendung, während das USB Wifi Adapter (USB-WLAN-Adapter) eingesteckt ist.
- Seite 45 Die mobile Weboberfläche mit dem USB-Wi-Fi-Adapter. Weitere Informationen finden Sie unter (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) auf Seite Webbrowser-Schnittstelle des Geräts: http://<IP-Adresse der Kamera>/. Netzwerkvideomanagement-Software-App (zum Beispiel die Avigilon Unity Video-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode unten.
- Seite 47 2. Lockern Sie die Neigungsverriegelungsschraube, um das Objektiv zu neigen. 3. Passen Sie den Neigungswinkel der Kamera nach Bedarf an. Avigilon empfiehlt, die Anpassung des Neigungswinkels innerhalb des markierten Bereichs vorzunehmen, um die besten Ergebnisse zu erzielen. Eine Neigung der Überwachungskamera über diese Markierungen hinaus ist möglich,...
- Seite 48 4. Ziehen Sie die Schraube der Neigungssicherung an, um die Position der Dome-Kamera zu sichern. 5. Drehen Sie den Azimut-Kontrollring, um den korrekten Bildwinkel einzustellen. 6. Passen Sie auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software die Bild- und Anzeigeeinstellungen der Kamera an.
- Seite 49 1. Schieben Sie eine SD-Karte in die Kamera ein. Drücken Sie die MikroSD-Karte nicht mit Gewalt in die Kamera, da sowohl Karte als auch Kamera beschädigt werden könnten. 2. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert.Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zum Web-Interface der HD H4 und H5 IP-Kamera.
- Seite 50 (Optional) Installieren des Mikrofonzubehörs Hinweis: Wenn Sie ein Mikrofonzubehör (ACMICR-1001) besitzen, schließen Sie es an den Mikrofonanschluss der Kamera an, bevor Sie die Kuppel anbringen. Dieses Zubehör ist nur mit Indoor-Modellen kompatibel und sollte NICHT mit einem externen Audiogerät installiert werden. 1.
- Seite 51 Installation der Dome-Abdeckung Hinweis: Wir empfehlen, dass Sie vor dem Installieren der Dome-Abdeckung zunächst eine Verbindung zur Kamera herstellen und die Ausrichtung, den Zoom und den Fokus so einstellen, dass die Kamera das erforderliche Sichtfeld abdeckt. Weitere Informationen finden Sie unter: Anschließen an die Kamera auf Seite 43 Ausrichten der Dome-Kamera auf Seite 47 Zoomen und Fokussieren der Dome-Kamera auf der nächsten Seite...
- Seite 52 Zoom und Fokus in den ersten 45 Minuten deaktiviert sein, während sich die Kamera aufwärmt. Nehmen Sie die Zoom- und Fokuseinstellungen der Kamera auf der Webbrowser-Oberfläche, der Avigilon Unity Video oder in der Avigilon Control Center-Software in den Bild- und Anzeigeeinstellungen der Kamera vor. a. Verwenden Sie die Zoomschaltflächen, um Heran- oder Herauszuzoomen.
- Seite 53 Wenn Sie mehrere Kameras installiert haben, können Sie allgemeine Einstellungen mit dem Camera Configuration Tool konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zum Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Client- Software konfigurieren. Weitere Informationen finden Sie im AvigilonControl Center-Client-Benutzerhandbuch.
- Seite 54 Verbindung mit externen Geräten Externe Geräte werden über die Strom- und E/A-Kabel an die Kamera angeschlossen. Informationen zu den Positionen des E/A-Anschlussblocks finden Sie unter Überblick auf Seite Die Klemmenbelegung der E/A ist in der folgenden Tabelle veranschaulicht. 1. Audio-Ausgang (Leitungspegel) Ein externer Stromverstärker sollte beim Anschluss von Lautsprechern und Mikrofonen verwendet werden.
- Seite 55 Mit Netzwerkvideomanagement-Software, einem Unity Video-Server oder einem ACC™-Server verbunden. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Web-Interface Benutzerhandbuch für IP-Kameras. Fehlerbehebung bei Netzwerkverbindungen und LED-Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung ausprobieren.
- Seite 56 Verhalten der Kommunikations-LED Vorgeschlagene Lösung Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch. Das Zurücksetzen über die Weboberfläche der Kamera führt nicht zum gewünschten Ergebnis. Beide LEDs blinken mehrmals gleichzeitig, Führen Sie eine Werkzurücksetzung der Kamera mit der physischen halten dann an und wiederholen das Blinken Firmware-Zurücksetztaste durch.
- Seite 57 Entfernen die Dome-Kamera aus der Anbauadapter 1. Lösen Sie die Sternschrauben und entfernen Sie die Dome-Abdeckung. 2. Suchen Sie die kleinen Pfeile, die auf die Clips des Kameragehäuses zeigen. 3. Drücken Sie die Clips des Kameragehäuses nach außen, bis sich die Kamera aus ihrem Sitz löst. 4.
- Seite 58 Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: 1.
- Seite 59 Weitere Informationen zur Einrichtung und Verwendung des Gerätes sind in den folgenden Anleitungen zu finden: Avigilon Unity Video-Client-Benutzerhandbuch Avigilon Control Center Benutzerhandbuch Avigilon Web-Interface Benutzerhandbuch für IP-Kameras Camera Configuration Tool – Benutzerhandbuch Erstellen eines Standorts mit Avigilon Video Analytics Diese Handbücher sind auf help.avigilon.com und der Avigilon-Webseite: avigilon.com/support...
- Seite 60 Beschränkte Garantie und Technischer Support Avigilon Garantiebedingungen für dieses Produkt sind unter avigilon.com/warranty angegeben. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact.
