1. Sollten externe Eingangs- oder Ausgangsgeräte Teil der Installation sein (zum Beispiel: Türkontakte,
Relais usw. ), verbinden Sie diese mit dem E/A-Anschlussblock.
2. Wenn das eingebaute Mikrofon verwendet wird, muss das werkseitig installierte Audiokabel an der
Innenseite der Frontabdeckung angeschlossen werden.
3. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss).
Die Link-LED-Anzeige leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde.
4. Schließen Sie Strom anhand einer der folgenden Methoden an:
Strom über Ethernet (PoE) Klasse 3 – bei verfügbarem PoE leuchten die LEDs auf.
o
Externe Stromquelle – Schließen Sie eine externe Stromquelle (12 V Gleichstrom oder 24 V
o
Wechselstrom) an die Stromanschlussleiste an.
5. Überprüfen Sie, ob die Verbindungsstatus-LED den richtigen Status anzeigt. Weitere Informationen
finden Sie unter
Verbindungsstatus-LED-Anzeige auf

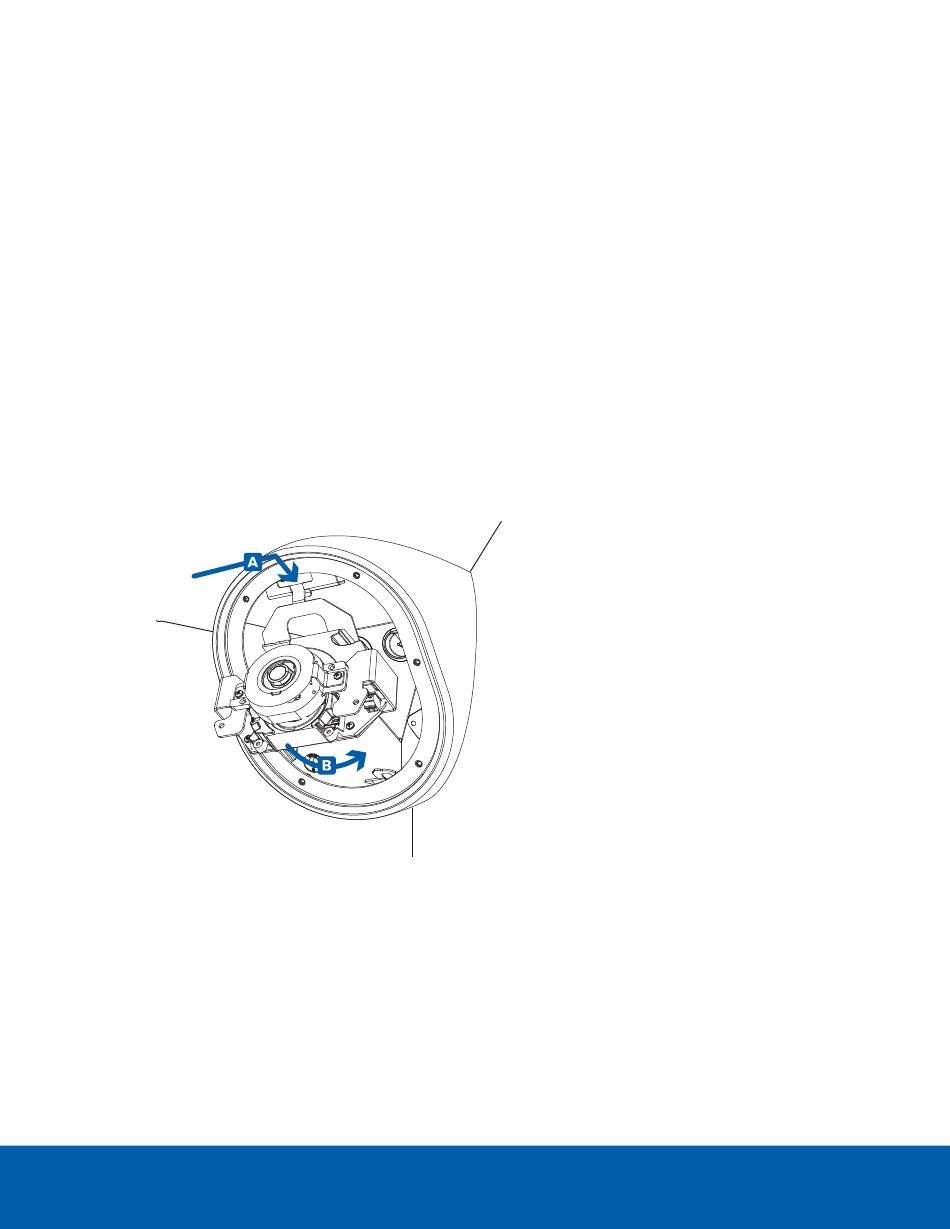

Montage des Tragrahmens am Unterteil der Kamera
Sobald die der Unterteil der Kamera montiert ist, installieren Sie den Kardanring wieder am Unterteil:
1. Schieben Sie den Haken oben am Kardanring in den Schlitz oben am Unterteil der Kamera (A) und
drehen Sie den Kardanring dann in das Gehäuse (B).
2. Ziehen Sie die 2 Schrauben mit einem Kreuzschlitzschraubendreher fest und befestigen Sie den
Montage des Tragrahmens am Unterteil der Kamera
Seite25.
16
