Widerstandsferngeber Einstellen - Samson 3375 Einbau- Und Bedienungsanleitung

Inbetriebnahme
6.2 Widerstandsferngeber ein-
stellen
Die Zahnräder der Widerstandsferngeber
(22) und (23) müssen dem Nennhub des
Stellventils entsprechend auf ihren Achsen
aufgesteckt sein. Die Bezeichnung „A" für
Nennhub 60 mm oder „B" für Nennhub
30 mm muss lesbar sein.
Wenn dies nicht der Fall ist, muss jedes Po-
tentiometerzahnrad von der Achse abgezo-
gen und mit seiner Rückseite nach oben an-
nähernd bündig zur Potentiometerachse wie-
der aufgesteckt werden.

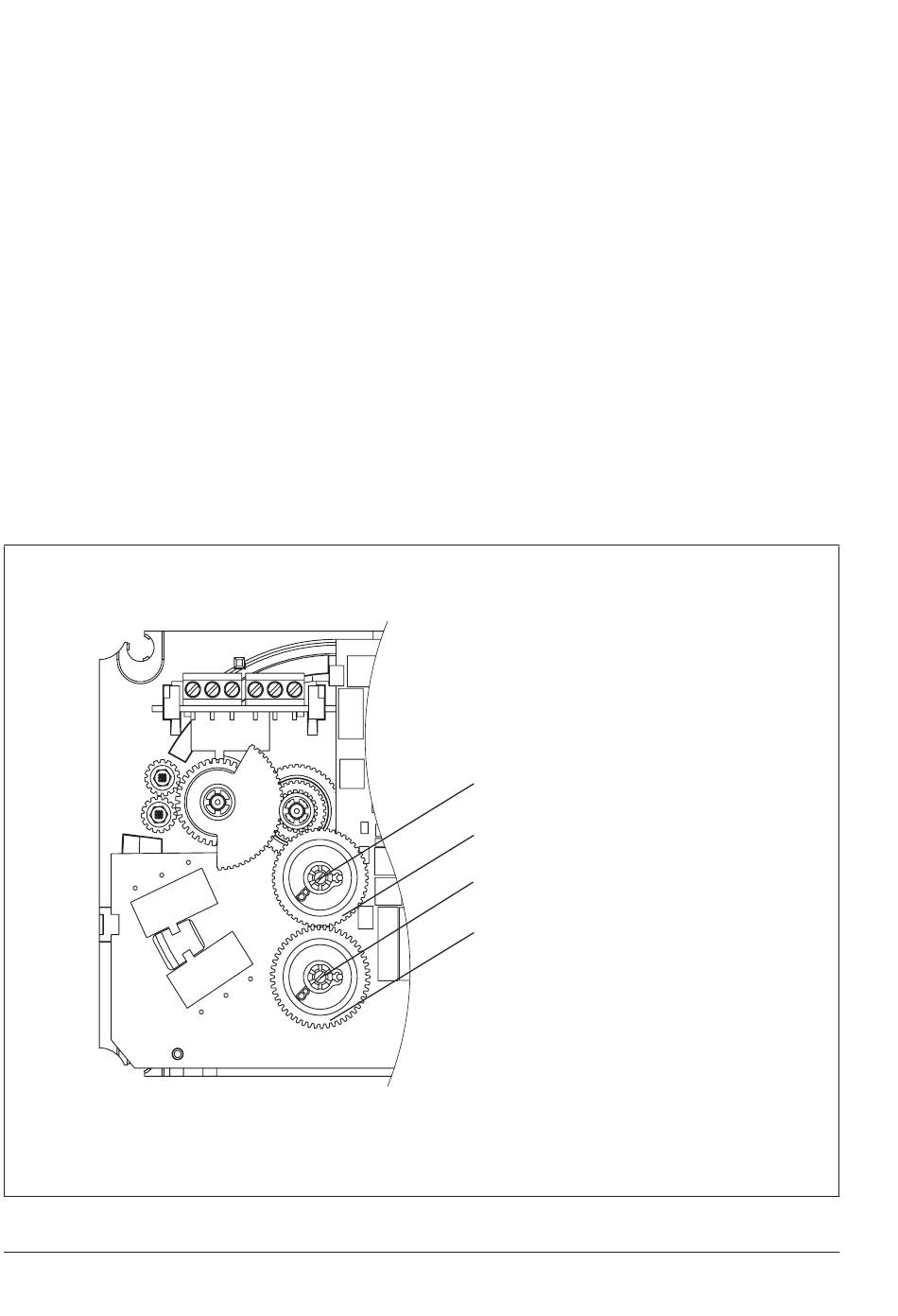

Bild 6-4: Nullpunkteinstellung
6-2
Nullpunkteinstellung
1. Antriebsstange durch Motor oder Hand-
verstellung in die gewünschte Endlage
bringen.
2. Potentiometerachsen (22.1 und 23.1) mit
Schraubendreher einstellen.
3. Widerstandsferngeber mit geeignetem
Messgerät entsprechend abgleichen.
Antriebsstange ausgefahren:
Klemme 81/82 = 0 Ω;
Klemme 91/93 = 0 Ω;
Antriebsstange eingefahren:
Klemme 81/83 = 0 Ω;
Klemme 91/92 = 0 Ω.
22.1
22
23.1
23
22
22.1 Potentiometerachse 1
23
23.1 Potentiometerachse 1
Zahnrad Poti 1
Zahnrad Poti 2
EB 8332-1
